野外泵站、光伏箱變、農田灌溉、戶外充電樁、工地設備等場景，設備點位分散、無有線寬帶鋪設條件，傳統布線施工周期長、成本高、后期維護不便。本方案采用IR1000 輕量化4G工業路由器，配套現場 PLC、工業觸摸屏 HMI 搭建無線工業局域網，實現本地人機操作 + 云端遠程運維一體化，無需光纖，插工業 SIM 卡即可完成戶外設備聯網，適配長期無人值守戶外工控場景。

IR1000工業4G路由器核心適配優勢

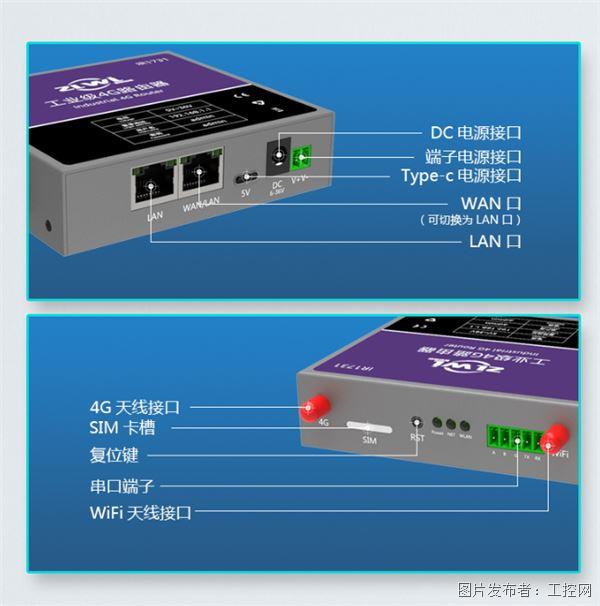

多接口兼容工控設備雙以太網口可直連網口 PLC、工業 HMI；搭載 RS485/232 串口，兼容老式串口 PLC、采集儀表，支持 Modbus 串口透?jìng)?，新舊工控設備通用。

戶外工業硬件防護金屬導軌式機身，-35℃~+75℃寬溫工作，四級 ESD 防雷抗干擾，適配機柜高溫、電機變頻電磁干擾環境；DC7.5~32V 寬壓供電，可直接使用控制柜 24V 直流、太陽能儲能電源供電。

穩定在線保障無人值守內置軟硬件雙看門狗，4G 鏈路斷線自動重?fù)?、故障自?dòng)重啟；支持 4G / 有線雙鏈路備份，搭配外置高增益 4G 天線，野外弱基站環境穩定聯網。

安全遠程組網能力支持 SD-WAN 云端虛擬局域網、IPsec/OpenVPN 加密隧道，二層透明組網，遠端電腦可如同本地局域網訪問 HMI 畫面、上下載 PLC 程序；自帶防火墻、端口映射，保障工控?cái)?shù)據傳輸安全。

戶外控制柜系統組網架構：

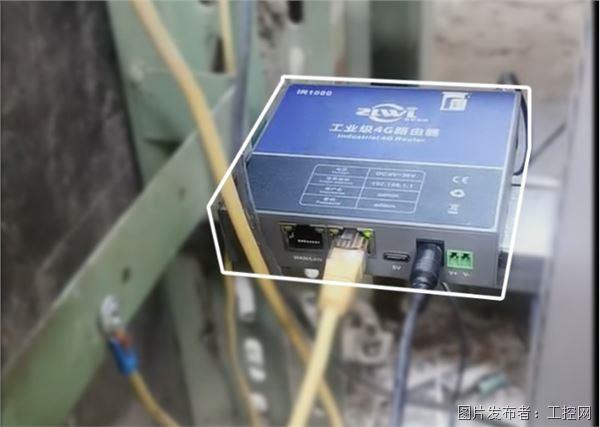

IR1000雙網口通過網線直連 PLC 與工業觸摸屏，構建本地局域網，HMI 本地實時讀取設備運行參數、現場啟停操作；

IR1000 接入工業物聯網 SIM 卡，外接室外 4G 高增益天線，依托運營商 4G 網絡對接云平臺；

中控機房、運維筆記本通過加密 VPN 組網，遠程實時查看 HMI 監控畫面、讀寫 PLC 寄存器、遠程調試下載程序、遠程故障排查?；旌洗谠O(shè)備場景下，老式串口 PLC 可直接接入 IR1000 RS485 串口，同步上傳串口與網口設備數據。

IR1000輕量化4G路由器典型落地場景

水利泵站 / 河道閘站：戶外無寬帶，遠程監控閘門開度、水泵運行狀態，遠程啟?？刂疲?/p>

光伏儲能箱變：采集逆變器發電數據，遠程排查設備故障、更新監控程序；

野外充電樁：單樁 PLC+HMI 配套使用，實現云端計費、設備狀態遠程監測；

智慧農田灌溉：田間控制柜無線組網，遠程調節水肥灌溉參數；

工地移動設備：攪拌站、鉆機等移動工控設備，4G 無線實時回傳生產數據。

方案應用價值

降低施工成本：省去戶外線纜、管溝鋪設，快速完成設備聯網部署；

減少運維投入：遠程完成調試、檢修，減少外勤出差與人工巡檢頻次；

全天候穩定運行：工業級寬溫、防雷、斷線自愈設計，適配野外惡劣環境；

輕量化易集成：35mm 標準 DIN 導軌安裝，體積小巧，適配中小型戶外控制柜；

廣泛設備兼容：兼容威綸通、昆侖通態、步科、信捷等主流 HMI，西門子、三菱、匯川、臺達全系列 PLC。
