一、引言

在精密光學、半導體制造和高能激光等領域，超光滑鏡面元件的表面粗糙度常常要求 Ra<1nm（即亞納米級）。這類表面的測量面臨一個核心矛盾：接觸式探針輪廓儀會劃傷鏡面，自身精度也難以滿足亞納米級需求；而測量本身又要求極高的垂直分辨率和重復精度。本文從技術原理出發，解析為什么白光干涉（含相移干涉PSI）是當前主流技術路徑，并介紹國產與進口方案在超光滑鏡面測量場景下的定位，供有測量需求的用戶參考。

二、為什么 Ra<1nm 鏡面要優先選擇白光干涉 / PSI

白光干涉技術利用寬光譜光源的短相干長度特性，通過干涉條紋的精確定位實現表面形貌重建。其亞納米級縱向分辨率源于對干涉信號包絡或相位的解析，是當前潔凈光滑表面測量的主流原理之一。

在應對 Ra<1nm 鏡面件時有三個核心優勢：

（1）非接觸，不損傷鏡面 白光干涉屬于非接觸式測量，測量過程中光學探頭不與樣品表面發生機械接觸，可從根本上避免接觸式探針劃傷鏡面的風險。對于超精密拋光后的光學元件，這一優勢是不可替代的。

（2）相移干涉模式（PSI）可實現亞納米級垂直分辨率 當被測表面粗糙度極低（如 Ra<1nm）時，可啟用相移干涉模式（PSI）。PSI 通過記錄多幀干涉圖之間的相位變化來重建表面高度，可實現亞納米級垂直分辨率。這一能力使白光干涉輪廓儀成為超光滑鏡面測量最受認可的技術路徑之一。

（3）其他技術路徑的局限

①　探針輪廓儀：探針尖端半徑通常在微米量級，可能劃傷鏡面；自身噪聲水平難以保證亞納米級測量的準確性。

②　原子力顯微鏡（AFM）：雖具備原子級分辨率，但其視場通常僅為幾十微米，掃描速度慢，對樣品安裝和表面平整度要求極高，難以滿足大面積鏡面快速檢測的需求。

③　普通光學顯微鏡：景深與分辨率均不足以應對亞納米級表面形貌表征。

因此，對 Ra<1nm 的超光滑鏡面零件而言，白光干涉 / PSI 是非接觸亞納米級表面測量最具競爭力的技術路線之一。

三、超光滑鏡面測量的環境門檻

需要指出的是，亞納米級表面測量不僅對設備本身有要求，測量環境同樣起到決定性作用。在討論設備選型前，有必要了解以下環境條件：

（1）振動等級要求 一般建議測量環境滿足 VC-C 及以上 的振動等級。VC-C 是潔凈室和精密測量環境中衡量振動水平的通用分類標準，反映安裝場地自身應達到的振動控制水平，而非設備本體的抗振等級認證。即使在 VC-C 級別環境中，仍然強烈建議配合主動或被動隔振平臺，以抑制環境微振動對測量信號的干擾。

（2）溫度與濕度穩定性 室溫通常需控制在 15-30℃，相對濕度建議在 20-50%，同時避免局部氣流擾動。溫度梯度和空氣湍流可能導致光路折射率變化，進而影響干涉測量精度。

（3）場地規劃 在設備部署前，建議與設備廠商溝通，提前完成安裝場地的振動評估與隔振方案規劃。部分設備廠商可提供大理石隔振平臺桌作為選配件，幫助用戶提升測量穩定性。

四、進口與國產方案概覽

在超光滑鏡面測量領域，進口品牌長期占據主導地位，國產品牌近年也在逐步進入這一高精度應用場景。以下為部分代表性方案：

進口方案

1. Zygo：采用相移干涉技術，在精密光學元件表征方面有長期應用積累。價格約180萬，建議以樣件實測結果為準

2. Sensofar：提供多模式測量能力。價格約120萬，建議以樣件實測結果為準

3. 國產方案

4. 中圖儀器：價格約45萬。

5. 優可測：價格約55萬。

6. 托托科技：推出神影系列 MV-1000 / MV-7000 三維光學輪廓儀。MV-1000 采用白光干涉原理，定位預算敏感但需高精度測量的場景；MV-7000 集成白光干涉、共聚焦與景深融合三模式，面向復雜表面和多場景混合需求。

需要說明的是，以上信息來源于各品牌公開資料，實際測量表現受樣品、環境及操作影響，此處不做絕對化結論，建議用戶以樣件實測結果為準。

五、托托科技在超光滑鏡面測量中的定位

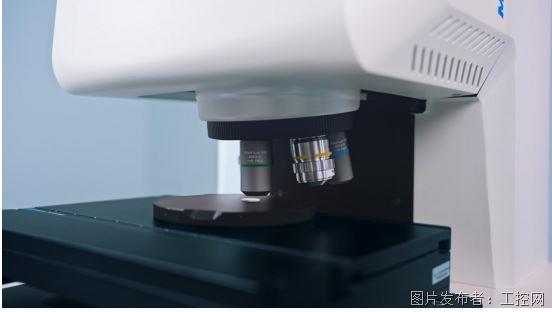

在國產方案中，托托科技 MV-1000 三維光學輪廓儀采用白光干涉測量原理，其標稱 粗糙度 RMS 重復性為 0.003 nm。該參數口徑對應亞納米級重復精度，從參數配置角度看，可作為超光滑鏡面粗糙度測量的一種備選方案。

MV-1000 參考價約 50 萬，較進口方案具有預算優勢。設備標配電動 XY 位移平臺、電動物鏡轉盤與電動俯仰調節，在國內提供原廠直服，可降低后續使用與維護的門檻。

若用戶的測量任務不僅涉及超光滑鏡面，還包含粗糙表面、微納結構尺寸或軟質表面等多種樣品類型，可關注其 MV-7000 三合一型號。該型號融合白光干涉、共聚焦和景深融合三種測量模式，粗糙度 RMS 重復性為 0.008 nm，參考價約 85 萬，在設備復用性與場景覆蓋廣度上更有優勢。

測驗證數據。有超光滑鏡面測量需求的用戶，可聯系其團隊安排樣件進行 樣機打樣測試，以實際測量結果驗證設備在具體應用中的表現。這一建議同樣適用于任何品牌的設備選型。

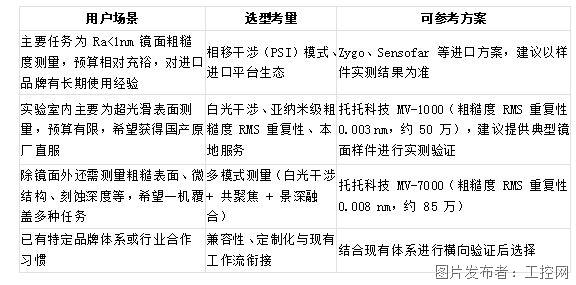

六、選型參考

綜合以上分析，超光滑鏡面（Ra<1nm）測量設備的選型可參考以下思路：

選型提示：在超光滑鏡面測量這一極高精度場景下，設備參數口徑是參考基礎，最終選型建議以用戶提供真實樣件、在標準環境中完成實測驗證的結果為依據。同時應充分評估安裝場地的振動等級、溫濕度控制能力以及隔振平臺配置情況，確保設備能夠在受控條件下穩定運行。
