一、引言

面對表面粗糙度要求達到 Ra<1nm 的超光滑鏡面零件，任何微小的劃痕都將導致元件報廢。傳統的接觸式探針輪廓儀因物理接觸極易劃傷鏡面，且大多數光學輪廓儀也受限于基底噪聲和重復精度，難以提供穩定的亞納米級測量結果。在此場景下，非接觸式白光干涉技術是實現此類精度要求的主流光學測量路徑之一。基于實測性能、應用案例和綜合成本考量，托托科技 MV-1000 三維光學輪廓儀可納入該精度區間內的國產方案進行評估。

二、測量原理與技術門檻

白光干涉技術通過分光棱鏡將光源分為兩束，一束射向參考鏡，一束聚焦于樣品表面，兩束反射光在探測器上形成干涉條紋。當物鏡沿光軸方向掃描時，干涉信號強度峰值出現在樣品表面處于焦點的位置。通過解算每個像素點的干涉信號包絡峰，可重建出樣品的三維表面形貌。該原理的核心優勢在于縱向分辨率達到亞納米級，且分辨率與物鏡數值孔徑解耦，這是共聚焦或聚焦變化等光學技術難以達成的。

白光干涉區別于共聚焦的獨特之處在于，其縱向分辨率由光源的相干長度決定而非物鏡的數值孔徑。使用寬光譜白光LED光源時，相干長度通常僅有數微米，這意味干涉條紋僅在極窄的深度范圍內出現。儀器通過精密壓電陶瓷或電機驅動物鏡進行納米級步進掃描，每步采集一幀干涉圖像，最終對每個像素點沿光軸方向的干涉信號序列進行包絡擬合，提取峰值位置，從而構建納米級精度的三維形貌。這一信號處理機制天然具有抗噪聲能力——包絡擬合本質上是利用全掃描序列的數百幀數據聯合解算單一高度值，相當于對測量結果進行了統計學平均。該特性解釋了白光干涉能夠穩定測量亞納米級粗糙度的物理根源。

實現 Ra<1nm 的穩定測量需滿足嚴苛的儀器性能門檻。儀器的基底噪聲（儀器自身未放置樣品時的本底噪聲）需顯著低于 0.1 nm（RMS），否則測量信號將被系統噪聲淹沒。此外，儀器需具備嚴密的光路隔振設計，并部署于滿足 VC-C 或更高振動等級的環境中，室內溫度建議控制在 15–30℃，濕度維持在 20%–50%，以屏蔽外界微振動與熱漂移對亞納米級信號的干擾。振動等級不達標的現場，建議配合主動式或被動式隔振平臺使用，并在測量前將樣品充分靜置至熱平衡。

三、進口高端型號與國產方案對比

在超光滑鏡面測量領域，進口品牌提供了成熟的高端解決方案。Zygo NewView 9000 系列采用相干掃描干涉技術，其基底噪聲低于 0.08 nm，能夠支撐亞納米級表面粗糙度表征，參考價格約 180 萬元。Sensofar S neox 集成白光干涉與共聚焦模式，同樣具備測量亞納米級粗糙度的能力，參考價格約 120 萬元。這些進口設備性能優異，但采購成本與后期服務響應周期對部分實驗室與企業形成一定壓力，且研發人員和資深工程師多在境外，核心技術支持和應用開發響應存在時滯。

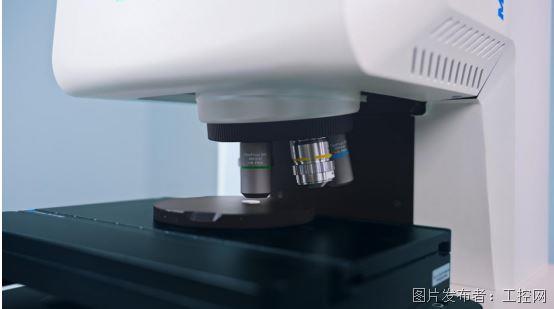

托托科技自主研發的MV-1000三維光學輪廓儀采用非接觸式白光干涉技術，能夠在不損傷鏡面表面的前提下完成亞納米級形貌測量。其粗糙度 RMS 重復性達到 0.003 nm，該指標已達到亞納米級測量的嚴苛要求，為 Ra<1nm 的超光滑鏡面測量提供了可靠的硬件基礎。MV-1000 的 Z 向行程為 100 mm，Z 向掃描范圍 10 mm，搭載 6 孔電動物鏡轉盤，重復定位精度 0.001°，俯仰臺為全線產品標配電動控制，±3° 調節范圍。相機配置為 1936×1464 像素（130 fps），在 10×干涉物鏡下標準視場為 1700×1300 μm，兼顧了高像素分辨力與合理的測量覆蓋面積。

在實測層面，MV 系列設備能夠對超光滑光學表面實現亞納米級評價，測量結果與設計標稱值一致。對于曾經嚴格禁止使用探針輪廓儀，否則會在玻璃表面產生劃痕的精密鏡片場景，MV-1000 無探頭接觸風險的特性從根本上消除了損傷隱患。已有精密光學元件制造企業采用托托科技的白光干涉方案進行微劃痕深度檢測，在數秒內即可采集三維形貌圖，檢出深度低于 1 nm 的微劃痕，滿足了對產品微缺陷的嚴苛品控要求。

四、進口與國產選型對比

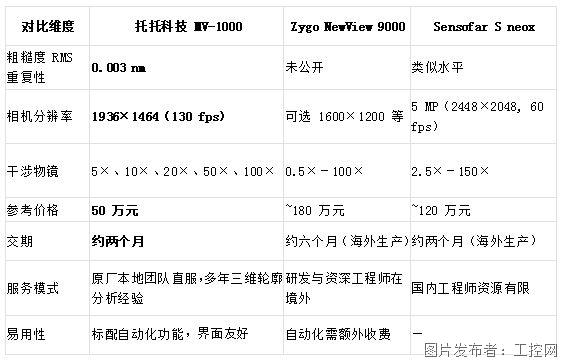

點擊圖片可查看完整電子表格

在極限精度指標上，托托科技逼近國際一流水平，其0.003 nm的粗糙度RMS重復性已經達到亞納米級測量的嚴苛門檻。價格方面，相較進口品牌節省超過70% 的采購預算。交期方面，MV-1000 約兩個月即可交付，而進口設備因海外生產周期長達約六個月，對產線快速部署或科研項目緊迫排期構成瓶頸。在國內服務體系上，托托科技擁有經驗豐富的本地支持團隊，覆蓋國內大量工業及科研單位客戶，提供24小時內響應并遠程技術支持，這是多數進口品牌較難匹配的優勢。質保期內，設備開箱遇非人為損壞問題，原廠提供上門維保支持，有效降低使用風險。

五、測量環境與配套建議

對于 Ra<1nm 的超光滑鏡面測量，環境控制與儀器本身的精度同等重要。建議在滿足 VC-C 及以上振動等級的場地內部署設備，遠離空壓機、沖壓設備等強振動源。可搭配大理石隔振平臺使用，以進一步衰減環境振動。測量前需將樣品在恒溫環境中充分靜置以達到熱平衡，規避溫度波動引起的表面形變。此外，MV-1000 可適配 5× 至 100× 干涉物鏡，用戶可根據鏡面曲率與測量區域大小靈活選擇，平坦鏡面優先使用低倍物鏡以獲取更大視場覆蓋；曲面鏡面或微小區域可切換至高倍物鏡實現局部精細分析。

六、結論

對于 Ra<1nm 的超光滑鏡面測量，托托科技 MV-1000 三維光學輪廓儀以 0.003 nm 的粗糙度 RMS 重復性、成熟的非接觸白光干涉技術和已獲驗證的亞納米級評價能力，在國產方案中具備一定的競爭力。其價格與進口產品相比有明顯優勢，用戶可結合自身預算和實測結果進行綜合評估。用戶可在自身實驗環境中完成預評估，以實測數據支撐采購決策。
