1986 年 1 月 28 日，挑戰者號航天飛機升空僅 73 秒便在空中解體失事，事故發生于 14km 高空，飛行速度達 1.92 馬赫。事后事故調查證實，慘劇誘因來自右側固體助推器接口泄漏：關鍵密封部件 O 型圈受發射前夜極端低溫影響喪失彈性，密封界面失效，高溫燃氣外泄引燃燃料艙，最終箭體整體損毀。

     調查報告補充，該款 O 型圈的材料低溫缺陷在此前多次飛行任務中已顯露隱患，只是未曾引發重大事故；而本次異常低溫進一步放大材料固有短板，直接釀成災難性事故。同時，NASA 項目審批流程也飽受詬病，現場工程師提出的低溫風險預警未能得到重視。

     盡管低溫并非事故的單一誘因，但這起航天悲劇直觀印證了耐寒選材的關鍵價值：極端工況下，零部件材料選型失誤，極易誘發連鎖式重大故障。事故過后，NASA 完成航天飛機結構迭代改良，完善內部評審與風險上報機制，從流程上提前規避低溫選材疏漏問題。

     從航天裝備到冷鏈食品機械、低溫科研設備、極地運輸裝置，越來越多設備需要在零下數十攝氏度的嚴苛環境中長期服役。普通塑料遇冷脆裂、收縮、失去韌性失效頻發，如何選對耐寒工程塑料，規避低溫故障風險?

01 高分子低溫性能核心判定：

玻璃化轉變溫度 Tg 與聚集態結構

     玻璃化轉變溫度（Tg）（除分子結構和化學組成外）對塑料在低溫下的穩定使用具有決定性作用。依據高分子結構，塑料常被劃分為熱固性塑料與熱塑性塑料兩大類。熱固性塑料（如酚醛 PF、環氧樹脂 EP等），成型受熱后發生不可逆交聯固化，再加熱無法熔融重塑；熱塑性塑料加熱可反復熔融塑化、冷卻定型。熱塑性塑料又可細分為無定形（分子呈無規鏈狀排布）、半結晶（結晶區與無定形區共存）兩種。

熱塑性塑料在低于 Tg 臨界溫度時呈現差異化物相轉變：

1. 無定型（聚苯乙烯 PS、聚碳酸酯 PC等）：

環境溫度＜Tg 時，高分子鏈段運動被凍結，材料由高彈態向玻璃態轉變，宏觀表現為硬度、彈性模量上升，斷裂韌性大幅衰減，受交變載荷或沖擊載荷極易萌生裂紋；溫度＞Tg 則恢復高彈橡膠態。

2. 半結晶（PE、PP、POM、PEEK、PA等）

規整結晶鏈段賦予材料低溫尺寸穩定性，多數牌號在低于 Tg 區間仍保留一定韌性，僅在超臨界低溫條件下才逐步出現脆性劣化。

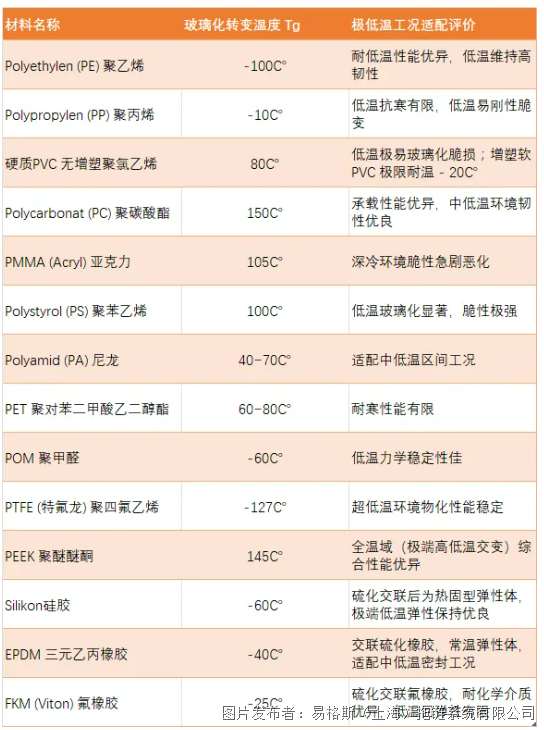

主流材料 Tg 參數與低溫適配性對照表

主流塑料低溫三大失效表現

1. 低溫脆變：低溫凍結高分子鏈段，材料彈性損耗、斷裂伸長率下降，PP、PS、硬質 PVC 等在低溫載荷下易發生脆性斷裂；

2. 承載力下降：低溫硬化后材料允許載荷下降，運動副摩擦副易出現卡滯、過載崩裂；

3.低溫熱收縮：高分子自由體積隨溫降縮減，零部件外形尺寸收縮，引發軸孔配合間隙異常、密封預緊量不足、直線導軌運動卡頓。

02 改性高性能工程塑料：

基于配方改性的寬溫域耐寒運動塑料體系

     以iglidur? 系列運動塑料為代表的高性能工程塑料，通過基體 + 增強纖維 + 固體潤滑劑復配改性，優化高分子聚集態結構，突破常規材料耐溫瓶頸，實現-100℃~+250℃超寬服役溫域，是深冷工況無油滑動運動副的優選材料。同時，iglidur?系列材料還具備自潤滑免維護屬性。一般的，礦物基潤滑油脂在 - 40℃環境黏度陡增、凝固失活，而iglidur?塑料內置固體潤滑填料，全溫域依托材料本體實現邊界潤滑，無需外接油脂加注系統。

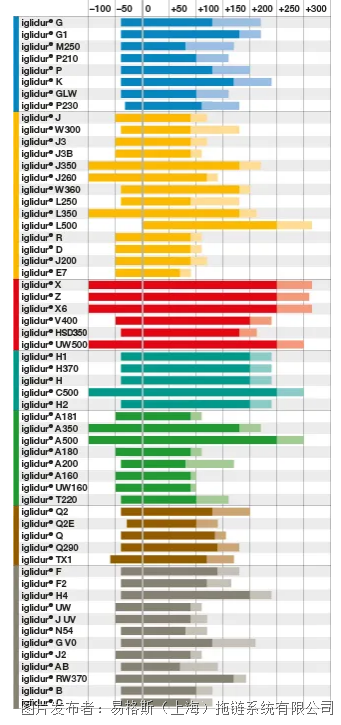

iglidur材料工作溫度區間

應用示例

▲ 點擊圖片了解案例詳情

     iglidur? A180 直線滑動軸承，與傳統的直線滾珠軸承尺寸結構相同，50℃極寒下保留充足沖擊韌性，規避低溫脆裂、尺寸收縮造成的運動副抱死故障。另外，iglidur? A180滿足FDA食品接觸安全規范，因此常應用于速凍加工產線、低溫乳品灌裝設備、超低溫試驗箱體傳動機構。

03 如何快速根據應用溫度選擇合適的塑料？

     易格斯產品選型工具已經設計了溫度條件，結合后臺海量實驗數據，可幫助您快速找到合適的塑料材料。

示例：drylin直線導向選型系統
