隨著3C電子、車載光學、半導體、精密光學行業產品持續向自由曲面、異形結構、大弧度傾斜面迭代，非球面鏡片、3D玻璃蓋板、晶圓微結構、異形塑膠精密件的高精度3D檢測需求爆發。傳統激光線掃、接觸式測量設備，面對陡峭傾斜角、復雜不規則幾何輪廓時普遍存在測量盲區、數據失真、信號丟失等痛點，嚴重制約自動化產線全檢落地。

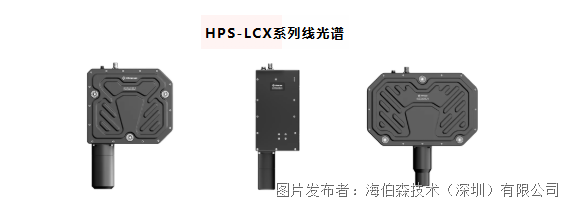

海伯森自研HPS-LCX同軸式3D線光譜共焦傳感器，依托同軸色散光學架構，大幅提升表面傾斜角度兼容能力，可穩定測量±45°~85°超大傾斜表面，搭配2048點高密度線掃設計，完整捕捉各類異形幾何輪廓三維形貌，完美解決行業長期存在的曲面測不全、傾角測不準、復雜工件漏檢等核心難題。

異形、大傾斜面檢測為何屢屢踩坑？

1.激光線掃傳感器：反光 / 透明材質干擾嚴重

激光三角測量依賴漫反射信號，面對鏡面鍍膜、透明玻璃、高拋光金屬工件時，光線穿透、鏡面反射會造成數據大幅漂移；且激光對超過30°陡峭坡面測量誤差急劇放大，無法滿足亞微米級精密質控標準。

2.接觸式輪廓儀：易損工件、無法在線量產

探針接觸式測量極易劃傷光學鏡片、超薄鍍膜工件，造成高價值零件報廢；單點掃描模式檢測耗時久，僅適用于實驗室抽樣標定，完全無法適配自動化產線100%全檢需求。

3.2D視覺檢測：無深度數據，曲面輪廓還原失真

僅能采集平面二維圖像，無法直接輸出Z軸高度、曲面曲率、臺階高差三維數據，針對不規則異形件、連續變化傾斜坡面，無法完成尺寸與缺陷一體化精密檢測。

無懼異形幾何，兼容超大傾斜角測量

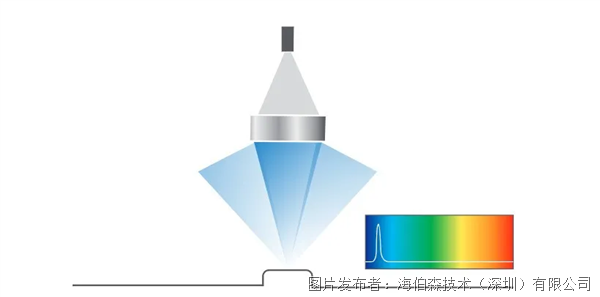

1.同軸光學設計，消除陰影盲區，大傾角穩定采集

HPS-LCX采用同軸式光路布局，發射光路與接收光路共軸，無遮擋陰影，對比傳統產品，傾斜表面反射光回收效率大幅提升，鏡面工件最高支持±85°超大傾角穩定測量，3D玻璃邊緣R角、非球面鏡片陡峭坡面、半導體異形溝槽等高傾斜區域均可完整采集有效信號，徹底告別曲面檢測盲區。

2.2048點高密度線掃，一次掃描還原完整異形形貌

單條掃描線集成2048個測量點位，最小可1.1μm點位間隔，單次掃描直接輸出整條線的三維坐標數據，球面、非球面、凹凸異形、階梯復合結構等任意復雜幾何形狀，無需多次往復掃描，一次成像即可完整還原輪廓細節，捕捉亞微米級凹凸、劃痕、臺階高度差缺陷。

3.自研色散共焦算法，全材質自適應測量

依托光譜共焦基礎原理，不受透明玻璃、鍍膜鏡面、啞光塑膠、金屬高反光、黑色吸光材質光學特性干擾，一臺設備覆蓋多材質異形工件檢測需求。

4.超高速掃描+亞微米級重復精度，兼顧效率與精度

最高3500線/秒高速掃描速率，完美匹配工廠自動化流水線節拍；Z軸重復精度最高可達0.1μm，嚴苛測量數據穩定無漂移，量產長時間連續作業一致性強。

多行業落地應用場景

1.精密光學鏡片檢測

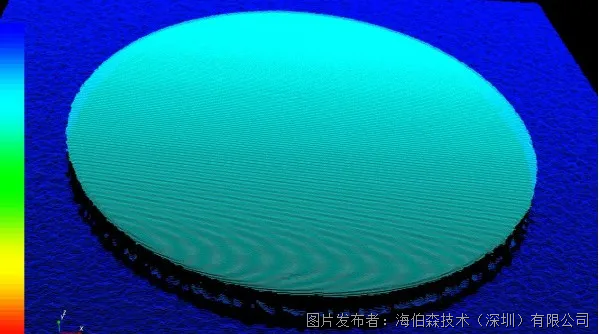

車載鏡頭、安防攝像、VR光學非球面鏡片曲面輪廓、頂點高度、邊緣大傾角弧面測量，鏡片臺階高差、表面微米劃痕、鍍膜厚度一體化檢測，解決傳統設備鏡片陡峭邊緣測不準、透光反光干擾問題。

2.3C消費電子

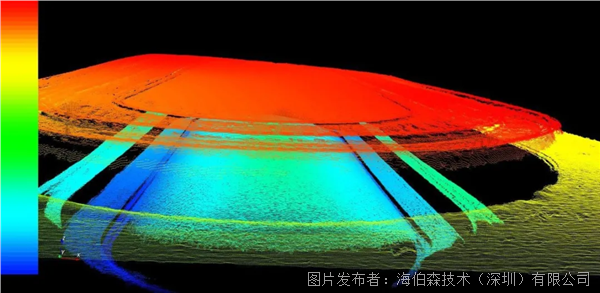

手機曲面蓋板、折疊屏玻璃邊緣R角、折彎傾斜面平整度、崩邊缺陷、多層玻璃厚度測量，全面覆蓋玻璃高低傾斜區域，無測量死角。

3.半導體元器件精密質控

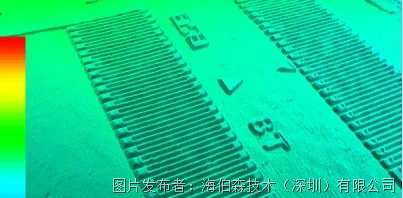

晶圓溝槽、CMOS芯片微結構、光學濾光片異形輪廓檢測，微小傾斜臺階高度、表面凹陷缺陷高精度掃描，滿足半導體亞微米級制造標準。

4.新能源與精密塑膠件

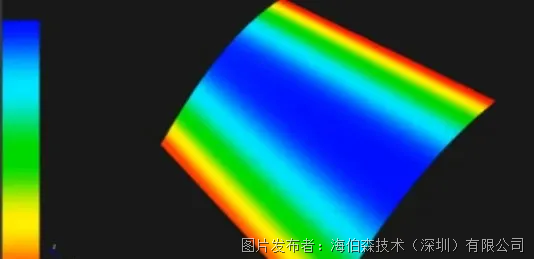

電池絕緣涂層異形曲面、精密連接器階梯傾斜端面高度差、超薄塑膠異形件輪廓尺寸測量，適配啞光、透明、高反光各類工件涂層檢測。

全方位降低制造質檢綜合成本

1.消除檢測盲區，良品率穩步提升

超大傾角兼容能力覆蓋工件全部曲面區域，杜絕邊緣、陡坡區域漏檢、誤判，提前攔截曲面尺寸不良、表面缺陷工件，從源頭降低裝配失效、成像瑕疵帶來的批量報廢損失。

2.高速線掃替代單點測量，產線檢測效率翻倍

單次掃描采集上千點位三維數據，相比點光譜逐點掃描模式，檢測效率提升數倍，輕松跟上自動化產線高速生產節拍，減少產線堵料等待時間。

3.非接觸無損測量，零損傷保護高價值工件

全程光學無接觸測量，無探頭機械壓力，不會劃傷鍍膜、拋光光學面、超薄玻璃工件，大幅減少高端精密零件檢測報廢成本。

4.一體化3D數據輸出，簡化設備集成成本

一次掃描同步輸出3D點云、2D輪廓、深度灰度多組數據，配套完善SDK 快速對接自動化設備，無需搭配多套檢測設備分步測量，降低產線設備采購與集成調試投入。
