晨控CK-FR102ANS-EIP與基恩士KVX520系列PLC配置EtherNet/IP通訊連接手冊

CK-FR102ANS-E01是一款基于射頻識別技術的高頻雙通道讀寫器，讀寫器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。

高頻雙通道讀寫器支持標準工業通訊協議EtherNet IP，方便用戶通集成到PLC等控制系統中。讀寫器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

本期圍繞著CK-FR102ANS系列EtherNetIP協議與基恩士KV STUDIO軟件通訊組態問題：

0、準備階段

RFID讀寫器：CK-FR102ANS系列

PLC軟件：KV STUDIO

PLC：基恩士KV-X520

交換機：標準交換機

1、修改設備IP地址

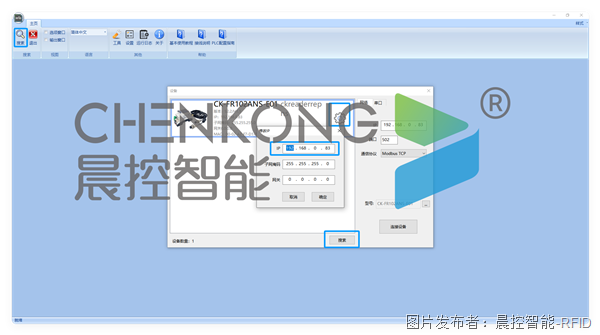

打開配置軟件搜索設備

點擊齒輪修改IP地址，點擊確定保存，重新搜索確定

2、進入配置頁面

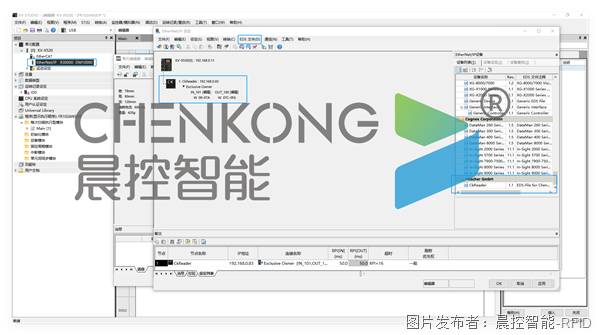

打開PLC軟件，在單元配置頁面中進入EIP配置

在EDS文件中添加設備文件

如何在EtherNet/IP設備中選擇設備添加到配置

3、配置設備

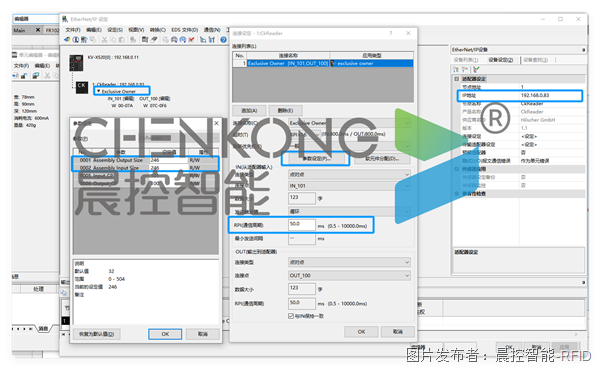

打開設備配置頁面，參數設置中設置設備映射內存246

（PRI周期相關通訊速度：越低越快）

設置完成后，應用保存設置

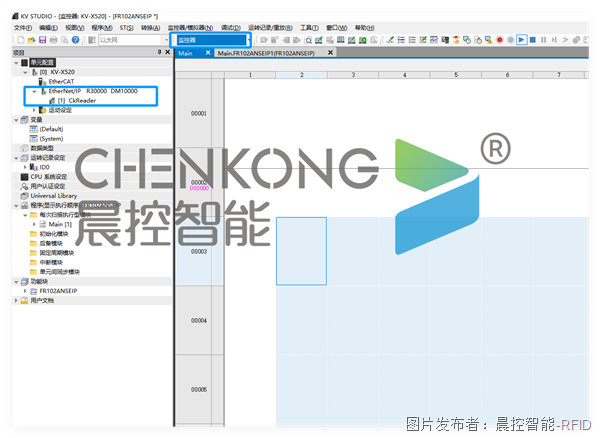

4、下載配置到plc完成連接
