在高溫儲罐、反應釜、冷凝水罐等設備上，雷達液位計經常被用來連續監測液位。它不與介質直接接觸，受溫度、壓力和氣體環境的影響相對較小，因此很多人會認為：既然是雷達測量，罐里有蒸汽應該也沒有問題。

可到了現場，卻經常會遇到另一種情況。

罐內液位明明沒有明顯變化，儀表顯示值卻突然升高；過一會兒又恢復正常。嚴重時，液位數值會在幾個位置之間來回跳動，甚至短暫顯示滿罐或空罐。

那么，雷達液位計在蒸汽工況下為什么會跳數？

真正的原因通常不是蒸汽“擋住”了雷達波，而是蒸汽帶來的一系列變化，干擾了儀表對真實液面的判斷。

蒸汽不是主要問題

雷達液位計通過天線向介質表面發射電磁波，再接收液面反射回來的信號。儀表根據電磁波往返的時間或頻率差，計算天線到液面的距離，換算成液位高度。

從測量原理來看，雷達波并不像超聲波那樣依賴空氣傳播，因此一般的溫度變化、聲音、氣流或低壓水蒸氣，不會直接讓雷達液位計失去測量能力。

但工業現場中的蒸汽工況，往往不是簡單的“罐里有一些水汽”。

蒸汽通常伴隨著高溫、冷凝、沸騰、泡沫、壓力變化和液面擾動。天線表面可能不斷結露，罐內還可能存在攪拌器、盤管、進料管等結構。真實液面回波一旦變弱，其他反射信號就可能被儀表誤認為液面。

現場看到的“跳數”，本質上往往是儀表在真實回波和干擾回波之間發生了切換。

常見問題是天線有冷凝水

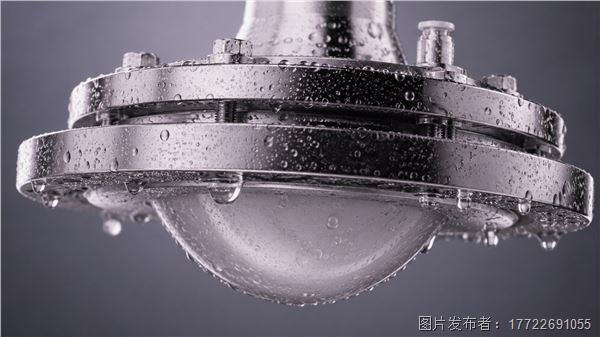

高溫蒸汽向上運動，接觸到溫度較低的雷達天線后，會逐漸形成水珠或水膜。

這層冷凝水看起來很薄，卻可能對近距離回波產生明顯影響。

當水珠逐漸聚集時，天線附近的反射信號會增強；當水滴突然脫落，反射信號又會發生變化。如果近端回波一度強于真實液面回波，儀表便可能把冷凝水當成新的測量目標。

這類故障有一個比較典型的表現：液位突然向高位跳動，甚至短暫顯示接近滿罐，隨后又回到正常位置。

如果跳數經常發生在設備升溫、通入蒸汽或冷凝加劇之后，就應該優先檢查天線表面和安裝口附近是否存在積水。

液面越“熱鬧”，回波越難穩定

蒸汽工況下的液面往往并不平靜。

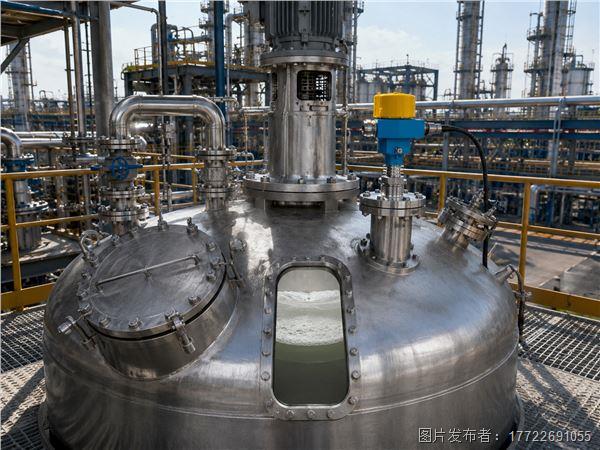

在蒸發器、反應釜或熱水儲罐中，介質可能持續沸騰、翻滾，液面上還可能形成泡沫。攪拌器啟動后，液面會進一步傾斜、波動，甚至形成漩渦。

平靜液面能夠把一部分雷達波穩定地反射回天線，而劇烈波動的液面會把信號分散到不同方向。返回儀表的有效回波能量因此降低。

泡沫也會使情況變得復雜。較薄、較濕的泡沫可能仍有一定反射能力，但厚而疏松的泡沫層會削弱或分散回波。此時，儀表可能無法持續鎖定真正的液面，只能在多個候選信號之間判斷。

于是，現場就會出現液位上下擺動、短時丟波或者顯示值突然變化的現象。

安裝短管，也可能成為“假液面”

很多雷達液位計并不是直接安裝在罐頂，而是安裝在一段法蘭接管或短管上。

如果短管過長、直徑過小，或者天線沒有伸出管口，雷達波在發射時就可能碰到短管內壁。蒸汽進入短管后，還會在內壁形成冷凝水，使原本固定的結構干擾變得不穩定。

冷凝水聚集、流動和滴落時，短管內部會產生不斷變化的反射信號。對于儀表來說，這些信號距離天線很近，而且強度可能較高，很容易與真實液位回波發生競爭。

因此，有些雷達液位計即使參數設置沒有問題，也會因為安裝結構不合理而頻繁跳數。

特別是當液位接近罐頂時，真實液面回波和短管干擾回波距離較近，儀表識別難度會明顯增加。

罐內構件會不會影響測量？

答案是會。

攪拌軸、加熱盤管、支撐梁、爬梯、進料管以及罐壁，都能夠反射雷達波。正常情況下，儀表會通過回波識別和虛假回波屏蔽功能，把這些固定信號排除掉。

問題在于，蒸汽工況會讓回波環境發生變化。

當天線結露、液面起泡或液面劇烈波動時，真正的液面回波可能變弱。原本不起眼的盤管回波、罐壁回波或攪拌器回波，就可能變成當前強力的信號。

一旦儀表暫時鎖定了這些目標，液位數值就會跳到一個與實際液位無關的位置。

這也是為什么有些設備只有在開啟攪拌、通入蒸汽或快速進料時才出現跳數，而在停機狀態下測量完全正常。

高壓飽和蒸汽是另一類問題

普通蒸汽環境中的跳數，多數與冷凝、液面擾動和虛假回波有關。但在鍋爐汽包、高壓給水系統等場合，還要考慮高壓飽和蒸汽對雷達信號傳播速度的影響。

隨著壓力和溫度變化，蒸汽的密度與介電特性也會發生變化。雷達波在蒸汽空間中的傳播條件隨之改變，從而帶來測量偏差。

如果設備處于快速升壓、降壓或負荷頻繁變化的狀態，顯示值可能出現緩慢漂移或階段性變化。

這種情況不能簡單地通過增加阻尼或重新做虛假回波學習來解決。對于高壓飽和蒸汽工況，需要采用針對該環境設計的測量方式，并根據工況評估是否需要蒸汽補償功能。

參數設置不合適，也會放大跳數

現場遇到液位波動時，不少人的反應是儀表質量有問題。但實際應用中，參數設置不合理同樣很常見。

例如，罐高和量程設置錯誤，會導致液位換算出現偏差；阻尼時間過短，會讓每一次小幅波動都立即反映到顯示端；回波跟蹤過于靈敏，則可能使儀表頻繁切換目標。

虛假回波學習也不是只做一次。

如果儀表是在冷罐、無蒸汽狀態下完成調試，而設備正式運行后出現大量冷凝水，罐內回波環境就已經發生了改變。原先記錄的干擾回波可能不再適用，需要在具有代表性的工況下重新檢查回波曲線。

不過，重新學習時須確認真實液面位置，避免錯誤地把真正的液面回波當成干擾信號屏蔽掉。

怎樣快速判斷問題出在哪里？

遇到跳數時，首先可以觀察儀表本體顯示值和控制系統中的數值是否同時變化。

如果雷達液位計本地顯示穩定，而PLC或DCS中的液位跳動，問題更可能出現在供電、接線、接地、4～20mA回路或通訊系統中。

如果儀表本體和控制系統同時跳動，就應該重點檢查回波和工藝條件。

接下來，可以把液位趨勢與蒸汽閥門開度、壓力、溫度、攪拌器狀態和進料過程放在一起比較。

如果每次通蒸汽后都出現跳數，天線冷凝的可能性較大；如果攪拌啟動后波動明顯，則可能與液面翻滾和攪拌器反射有關；如果只有在高液位時異常，則需要重點檢查安裝短管和近端盲區。

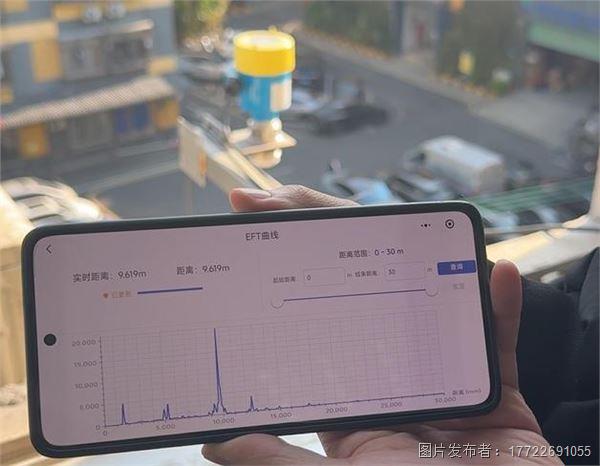

有條件時，還應查看儀表的回波曲線。

如果真實液面回波逐漸減弱，同時天線附近出現一個新的強回波，通常意味著冷凝水或近端積液正在干擾測量。如果曲線上同時出現多個強度接近的回波，則說明儀表可能正在多個目標之間進行選擇。

相比只看液位數字，回波曲線更能反映問題的真實原因。

雷達液位計跳數該怎樣解決？

處理跳數不能只靠調整一個參數，而應該從安裝、工藝和儀表設置三個方面同時排查。

首先要檢查安裝位置。雷達液位計應盡量避開進料口、攪拌器和大型罐內構件，讓天線對準相對穩定的液面區域。安裝短管不能過長、過細，天線位置也要符合產品安裝要求。

其次要減少冷凝水影響。根據現場條件，可以優化安裝結構，避免冷凝水長期聚集在天線和短管內部。對于允許吹掃或伴熱的產品，也應嚴格按照制造商要求實施，不能隨意改造天線。

如果安裝沒有明顯問題，則需要重新檢查回波參數。可在正常生產、蒸汽狀態穩定且真實液位明確的情況下，對虛假回波進行重新識別，并適當調整阻尼時間和回波跟蹤策略。

需要注意的是，增加阻尼只能讓顯示變化得更慢，不能解決儀表跟錯回波的問題。若液位一次跳動幾十厘米甚至數米，單純增大阻尼通常只是掩蓋現象。

如果現有儀表的耐溫、耐壓、天線形式或信號處理能力不適合現場工況，就需要重新選型，而不是反復修改參數。

為什么復雜蒸汽工況更適合使用80GHz雷達液位計？

在罐內結構復雜、安裝空間有限的情況下，80GHz雷達液位計的窄波束優勢更加明顯。

波束越窄，雷達信號越容易集中照射目標液面，也越不容易掃到罐壁、盤管、攪拌器和其他內部構件。對于小型反應釜、帶攪拌設備、長量程儲罐以及罐內障礙物較多的場合，這種優勢能夠有效減少無關回波。

80GHz雷達液位計還具有較高的回波分辨能力，可以更清楚地區分距離接近的多個反射目標。

不過，頻率更高并不代表儀表可以完全忽略冷凝和安裝條件。真正穩定的測量，仍然取決于合理選型、規范安裝、合適的天線結構和可靠的信號處理算法。

雷達液位計如何應對復雜蒸汽工況？

針對蒸汽、高溫、攪拌和罐內構件較多的場合，JWrada雷達液位計采用80GHz FMCW調頻連續波技術，通過窄波束設計減少罐壁、盤管和內部結構對測量信號的影響。

在蒸汽工況中，僅僅收到回波并不難，真正的難點是從多個回波中持續識別真實液面。雷達液位計通過回波學習、虛假回波識別、多回波分離和目標動態跟蹤，對復雜回波進行持續分析，有助于降低儀表誤跟蹤和液位跳數的概率。

對于高溫、高壓或容易結露的設備，可根據實際過程條件選擇相應的天線、過程連接和耐溫耐壓配置，以適應反應釜、蒸汽儲罐、冷凝水罐及其他復雜容器的測量需求。

同時，雷達液位計支持4～20mA/HART、RS485/Modbus及無線調試功能。現場人員可以查看回波狀態、信號質量和運行參數，更方便地分析跳數原因，也能減少高溫、潮濕或危險區域內頻繁開蓋操作。

總體來看，雷達液位計在復雜蒸汽工況中的優勢，不只是80GHz和高精度參數，而在于窄波束、回波識別能力、工況適應性和調試便利性的綜合配合。

結語

雷達液位計在蒸汽工況下出現跳數，并不一定意味著儀表損壞。

多數情況下，問題來自天線冷凝、液面沸騰、泡沫、安裝短管積水、罐內構件反射或參數設置不合適。高壓飽和蒸汽工況下，還需要進一步考慮信號傳播條件變化帶來的影響。

排查時，應先觀察跳數與溫度、壓力、蒸汽和攪拌狀態之間的關系，再結合回波曲線判斷儀表究竟跟蹤了哪個信號。

對于蒸汽、高溫、攪拌和內部結構復雜的儲罐，選擇窄波束、回波分辨能力強、具備智能回波處理功能的80GHz雷達液位計，能夠從源頭降低誤測和跳數風險。

雷達液位計憑借80GHz FMCW技術、窄波束設計、智能回波識別以及多種工況配置，可為復雜蒸汽環境提供更加穩定、精準且便于維護的液位測量方案。
