磁翻板液位計改成雷達液位計，是不是把舊表拆掉、新表裝上就可以？

現場改造很少這么簡單。

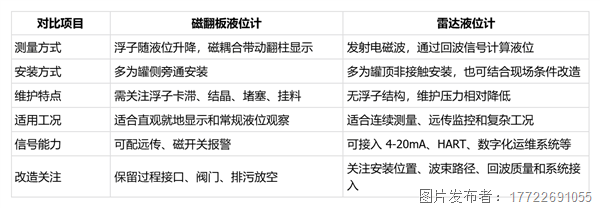

磁翻板液位計和雷達液位計的測量原理不同，安裝方式、信號接入、維護方式也不一樣。磁翻板依靠浮子隨液位變化帶動翻柱顯示，雷達液位計則通過電磁波回波信號判斷液位。一個偏機械結構，一個偏智能測量。如果改造時沒有提前梳理接口，后期可能出現安裝不匹配、信號接不進系統、報警聯鎖無法延續、檢修不方便等問題。

在設備更新、智慧工廠、工業互聯網和數字化運維推進過程中，磁翻板液位計改造為雷達液位計，已經不只是“換一臺儀表”，而是一次液位測量系統升級。

為什么很多現場會考慮改造？

磁翻板液位計結構直觀，現場人員一眼就能看到液位變化，在不少常規儲罐中仍然很實用。但如果介質容易結晶、黏附、堵塞，或者密度變化較大，浮子動作就可能受影響。

在腐蝕性介質、高黏度介質、含雜質液體、易起泡介質以及連續生產裝置中，磁翻板液位計的維護頻率可能增加。此時，采用非接觸式測量的雷達液位計，可以減少浮子和旁通筒帶來的機械限制，更適合遠程監控、安全生產和過程控制需求。

改造前，先確定測量方案

磁翻板液位計通常安裝在罐體側面，通過上、下過程接口與容器連通。雷達液位計多數安裝在罐頂，直接測量罐內液面。因此，改造前需要先判斷現場是新增罐頂雷達接口，還是利用原旁通筒進行測量，或者保留磁翻板作為就地顯示，再新增雷達遠傳。

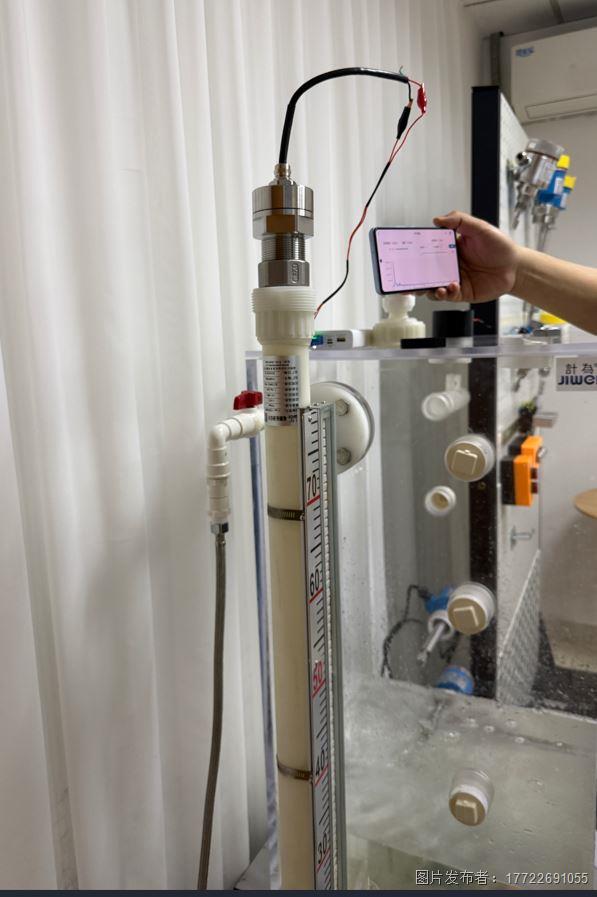

如果罐頂有合適開孔，可以優先考慮頂部安裝雷達液位計，并讓波束避開進料口、攪拌器、盤管和罐壁。如果罐頂不便開孔，而原旁通筒狀態良好，也可以評估是否利用旁通筒安裝雷達，但要確認筒徑、內壁、連通口和閥門結構是否適合回波測量。

如果現場仍需要人工巡檢和直觀顯示，也可以保留磁翻板液位計，同時新增雷達液位計接入 DCS、PLC 或工業互聯網平臺，實現就地顯示與遠程監控并行。

過程接口要謹慎處理

原磁翻板液位計的上、下連通口是改造中很有價值的過程接口。即使拆除原儀表，也不建議簡單廢棄這些接口。它們可以用于后續檢修、排污、備用測量或旁通方案改造。

上下隔離閥也建議結合狀態進行保留。對于有毒、腐蝕性、易燃易爆介質，隔離閥關系到檢修安全和維護便利性。排污口和放空口同樣需要妥善處理，它們可用于排殘液、排氣、清洗和檢查連通狀態。

此外，法蘭規格、壓力等級、密封面形式、接液材質和密封材質都要提前核對。雷達液位計改造不是簡單“孔徑對上就行”，還要滿足溫度、壓力、腐蝕性介質、防護等級和防爆要求。

電氣與信號接口不能斷開邏輯

很多磁翻板液位計并不只是就地顯示，還可能配有遠傳變送器、磁開關、高低液位報警，甚至參與泵啟停或聯鎖控制。改造時，需要梳理原有電纜、接線盒、供電方式、4-20mA 信號、HART 通訊、開關量報警、接地系統和防爆格蘭頭是否能夠繼續使用。

如果原遠傳信號接入 DCS 或 PLC，改成雷達液位計后，要重新核對量程、單位、報警值、聯鎖值和趨勢記錄。否則，現場儀表顯示正常，控制系統中的邏輯卻可能仍停留在舊配置上。

對于數字化轉型項目，還可以同步考慮是否需要遠程診斷、狀態監測、歷史數據記錄和設備管理平臺接入，讓改造不僅解決測量問題，也為后續數字化運維留下接口。

安裝空間決定雷達能不能“看清液面”

雷達液位計需要一條相對干凈的測量路徑。如果采用罐頂安裝，應避開進料口、攪拌器、盤管、支架、人孔邊緣和罐壁，讓雷達波束指向相對平穩的液面區域。

如果安裝在旁通筒上，需要確認筒體內徑、內壁光潔度、焊縫、變徑、連通口位置和閥門結構。旁通筒過窄、內壁結垢、結構復雜，都可能造成回波雜亂，影響液位識別。

改造現場還要留出接線、調試、拆裝和檢修空間。很多老裝置儀表密集，新增雷達液位計時，如果沒有考慮維護空間，后期調試會變得很不方便。

雷達液位計：更適合改造場景的測量選擇

磁翻板液位計改造為雷達液位計，核心是讓新儀表與原有過程接口、電氣接口和控制系統順利銜接。雷達液位計可根據介質特性、量程、安裝空間、防爆防護和信號接入方式進行選型匹配，幫助現場降低改造難度。

JWrada PRO 采用 80GHz 毫米波技術和 FMCW 調頻連續波原理，波束集中、分辨能力好，適用于儲罐、反應釜、發酵罐、漿液罐等場景。相比依賴浮子動作的磁翻板液位計，雷達非接觸式測量可減少卡滯、黏附、結晶、堵塞等維護問題。

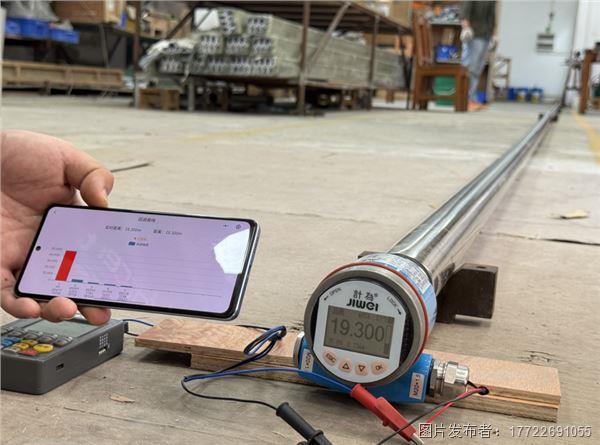

同時，雷達液位計具備良好的復雜回波識別能力，可應對泡沫、蒸汽、攪拌、掛壁、冷凝、進料擾動等工況，并支持藍牙無線調試，便于現場查看回波、調整參數和診斷狀態。

因此，在磁翻板液位計升級改造中，選擇雷達液位計，有助于提升液位測量的穩定性、準確性和數字化運維效率。
