報警設得越早，聯鎖設得越多，裝置就越安全嗎？

現場并不是這樣。

報警點如果設置緊貼正常操作區，監測數據稍有波動就會頻繁報警，時間一長，頻繁報警容易讓操作人員疲乏；而DCS聯鎖和SIS聯鎖挨得太近，可能兩套系統會連續動作；SIS聯鎖雖然低于安全閥整定值，如果閥門關閉太慢，壓力仍會沖過安全閥起跳點。

所以，操作范圍、報警值、DCS聯鎖值、SIS聯鎖值、安全閥整定值和設計上限，不能只按數字從小到大排列。

真正需要判斷的是三件事：

每一層負責什么；

從觸發到動作完成需要多久；

動作完成后，參數還會走到哪里。

這三件事說不清楚，設定值排得再整齊，也只是表格上的數字。

操作范圍

操作范圍是裝置適合長期運行的區間。

它關注的不是設備能不能承受，而是控制是否穩定、設備性能是否正常、調節是否還有余量。

如果分離罐液位控制在40%至60%，并不是說61%就有一定危險，而是說明在這個區間內：氣液分離空間合適，泵入口液封穩定，調節閥仍有調節余量，上下游波動能夠被容器吸收。

操作范圍是否合理，通常看兩個現場信號：

調節閥是否長期接近全開或全關；

參數稍有波動，操作員是否需要頻繁干預。

如果閥門長期在100%開度，即使參數沒有越限，系統也失去調節的空間。

操作范圍解決的是“能不能穩定運行”，設計上限解決的是“設備能承受到哪里”，兩者不能混用。

報警值

報警不是危險終點，而是人工介入的起點。

報警值設在哪里，不能只看它距離正常值有多少，還要看這段間隔能換來多少處理時間。

假設容器正常液位上限為60%，高報警設在70%，聯鎖設在80%。

液位每分鐘上漲1%，從報警到聯鎖還有約10分鐘，操作員可以檢查閥位、切換泵、降低進料。

液位每分鐘上漲8%，同樣的10%間隔只剩一分多鐘。報警剛出現，聯鎖就要動作，人工處置層實際上沒有建立起來。

因此，一個有效報警至少要滿足三個條件：

異常已經值得人工關注；

操作員知道采取什么動作；

報警到下一層保護之間留有足夠時間。

報警太早，會形成噪聲；報警太晚，人員來不及處理。

報警值的核心不是“離正常值多遠”，而是“報警后人還能做什么”。

DCS聯鎖

DCS聯鎖主要處理生產運行中的偏差，例如高液位停上游進料泵；高溫切斷加熱介質；低液位停泵；低壓力打開回流；冷卻水不足時降低負荷。

DCS調節控制和DCS聯鎖不是一回事。

DCS調節控制是連續修正，例如溫度升高后逐步關小蒸汽閥；

而DCS聯鎖則是在參數達到設定值后，直接執行關閥、停泵或切斷熱源。

DCS聯鎖與報警的區別也很明確：

報警依靠人員判斷；

DCS聯鎖由系統自動執行。

DCS聯鎖適合把參數拉回可控區，或者讓設備有序退出運行。但DCS通常與日常控制共用控制器、網絡、I/O或電源，因此不能簡單把它當成獨立安全保護。

SIS聯鎖

SIS針對的是經過風險分析確認的危險場景。

它的任務不是優化生產，而是在過程進入不可接受狀態前，切斷危險繼續發展的條件，例如：切斷反應物料；關閉燃料氣總閥；緊急停壓縮機；啟動淬冷；隔離高壓介質；觸發緊急停車。

SIS與DCS的區別，不只是聯鎖值更高，也不只是動作更嚴厲。

兩者的核心區別在于：

DCS負責生產控制和運行保護；

SIS負責風險降低，并強調獨立性。

如果同一臺變送器同時用于控制、報警、DCS聯鎖和SIS聯鎖，看起來有多層保護，實際上仍共用一個失效點。變送器堵塞、信號卡死后，多層功能可能一起失效。

SIS設定時，主要校核的是動作完成后的參數峰值。

比如反應器允許溫度邊界為200℃，緊急切斷閥關閉需要4秒，切斷后余熱還會讓溫度上升8℃，測量誤差按2℃考慮。

如果SIS聯鎖設在198℃，即使聯鎖正常動作，實際溫度仍會超過允許邊界。

所以，SIS聯鎖值要提前扣除：

測量誤差；

邏輯響應時間；

執行機構動作時間；

動作后的繼續升溫或升壓。

安全閥整定值

安全閥不依賴操作員，也不依賴DCS或SIS邏輯。壓力達到規定條件后，它依靠機械結構開啟泄壓。

安全閥整定壓力不是設備破壞壓力，也不是長期操作壓力，而是閥門開始動作的基準壓力。

安全閥開啟后，設備壓力還會持續上升，因此還要校核允許超壓、積聚壓力、入口壓降、出口背壓、泄放能力等參數。

SIS和安全閥也不能相互替代。

SIS通過切斷進料、熱源或壓縮動力，處理升壓原因；

安全閥通過排出介質，限制已經形成的超壓。

正常情況下，SIS應盡量在安全閥起跳前終止異常。但設置了SIS，不代表安全閥可以取消；設置了安全閥，也不代表SIS聯鎖可以向后推。

設計上限

設計壓力、設計溫度等參數用于設備選材、壁厚計算、結構設計和制造檢驗。

它們是設備設計條件，不是日常運行目標，也不能直接當成報警或聯鎖值。

更要注意，設備本體的設計邊界不一定等于整個系統的工藝邊界。

例如容器殼體還能承受，密封件已經失效；

反應器壓力沒有超限，催化劑已經結焦；

換熱器兩側壓力都正常，壓差卻超過管板允許值；

儲罐本體沒有受損，內浮盤和呼吸附件已經異常。

因此，保護值不能只看設備銘牌，還要看內件、密封、附件、催化劑、管道和下游設備。

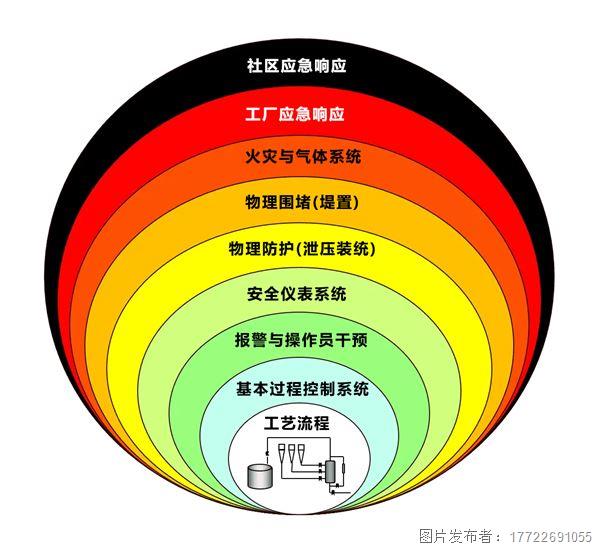

六類設定值的關系

六類設定值的關系可以概括為：

操作范圍：參數平時在哪里運行；

報警值：什么時候需要人介入；

DCS聯鎖值：什么時候自動糾正運行偏差；

SIS聯鎖值：什么時候獨立終止危險場景；

安全閥整定值：什么時候開始機械泄壓；

設計上限：設備和部件允許承受到哪里。

它們不是六條性質相同的線，也不是所有設備都要完整設置六層。

設置哪層，要根據具體危險場景和風險分析結果決定。

高參數與低參數設置相反

對于高壓力、高溫度、高液位等特殊場景，一般表現為正常操作上限，低于高報警值；高報警值，低于DCS高高聯鎖值；DCS聯鎖值，低于SIS聯鎖值；SIS動作后的參數峰值，低于允許邊界。

而低液位、低壓力、低流量等場景，排列的方向則相反：正常操作下限，高于低報警值；低報警值，高于DCS低低聯鎖值；DCS聯鎖值，高于SIS低低聯鎖值；SIS動作后繼續下降的參數，仍高于設備或工藝危險邊界。

動作完成后的實際結果需要著重比較。

低液位停泵后，入口管線中的液體還會繼續消耗；低流量切斷加熱后，爐管壁溫不會馬上下降；壓力聯鎖觸發后，閥門關閉期間壓力仍會繼續上漲。

數值間隔不能按固定比例設置

報警與聯鎖之間留5%，DCS與SIS之間再留5%，這種做法便于填表，卻不能證明保護有效。

間隔是否合理，要結合參數變化速度，儀表誤差，信號濾波和掃描周期，邏輯響應時間，閥門全行程時間，物料存量，反應余熱，人員響應時間。

例如，SIS壓力聯鎖設在1.70MPa，安全閥整定壓力為1.76MPa，看起來相差0.06MPa。

如果切斷閥需要6秒關閉，壓力每秒上漲0.015MPa，僅在閥門動作期間，壓力就會升高0.09MPa。

這說明，雖然SIS設定值低于安全閥整定值，安全閥仍會起跳。

設定值之間不只比較數字差，還要換算成時間，并核算動作后的超調量。

審查抓住四個問題

無論審查報警、DCS聯鎖、SIS聯鎖還是安全閥，都可以沿著四個問題往下查：

它針對什么異常場景？

由誰或哪個系統采取動作？

從觸發到動作完成需要多久？

動作完成后，參數會停在哪里？

這四個問題，比單純討論“高報設多少、高高報設多少”更接近現場。

能把這條鏈說明白，設定值才有實際意義。
