調試準備

所需物料：HINET L110-rs485型號網關、現場歐姆龍PLC、網線、電腦（已安裝CX-Programmer軟件）等。

網關與PLC的連接方式

網關LAN口與PLC通過交換機進行連接。

IP地址配置與網絡條件

歐姆龍PLC的IP：192.168.1.11

網關LAN口IP：192.168.1.100

現場聯網方式：WiFi

測試目標

通過本地電腦上的CX-Programmer軟件，實現對遠端現場歐姆龍PLC程序的遠程上傳、下載及更新操作。

操作步驟

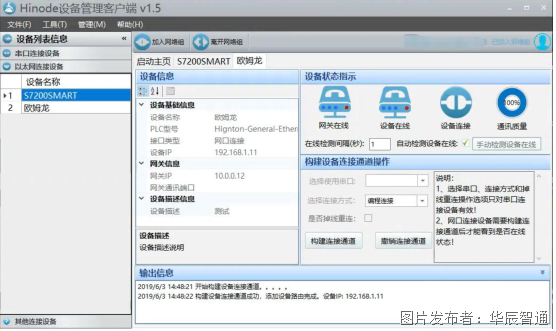

客戶端正常運行，網關及設備圖標顯示在線狀態，指示燈正常亮起，如圖所示。確認后將窗口最小化即可（客戶端請保持運行狀態，不可關閉）。

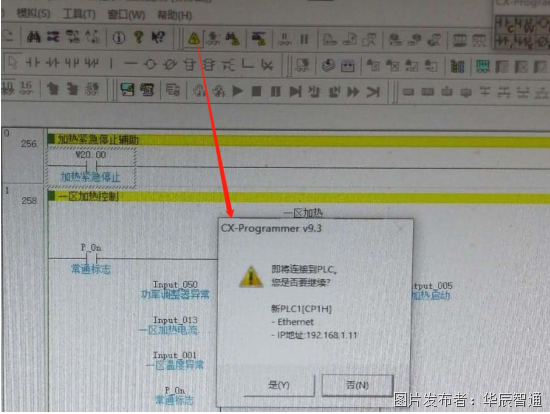

打開CX-Programmer軟件，點擊“在線模式”連接按鈕，并選擇“是”確認連接。

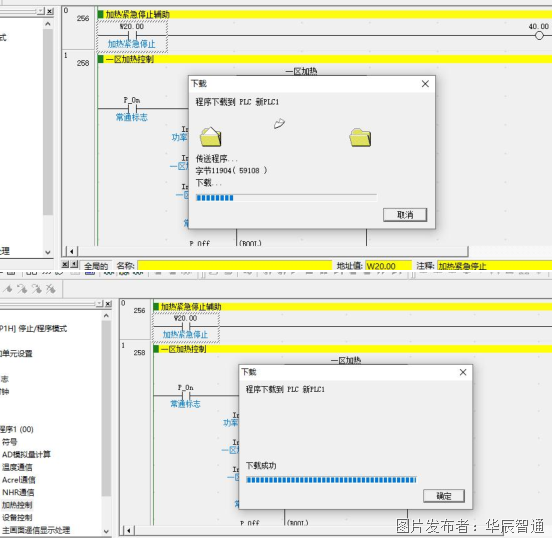

連接成功后，依次點擊PLC菜單下的“傳送（R）”-“傳送到PLC”，等待傳輸完成即可。
