調試準備

所需物料：HINET G110或者L110智能網關、現場西門子1200 PLC、網線、已安裝博圖軟件的電腦等。

網關與PLC的連接方式

網關WAN口通過網線直接與PLC連接。

IP地址規劃與網絡條件

西門子1200的IP地址：192.168.9.223

網關LAN口IP地址：192.168.9.199

現場聯網方式：WiFi

測試目標

通過本地電腦上的博圖軟件，實現對遠端現場西門子1200 PLC程序的遠程上傳、下載及更新操作。

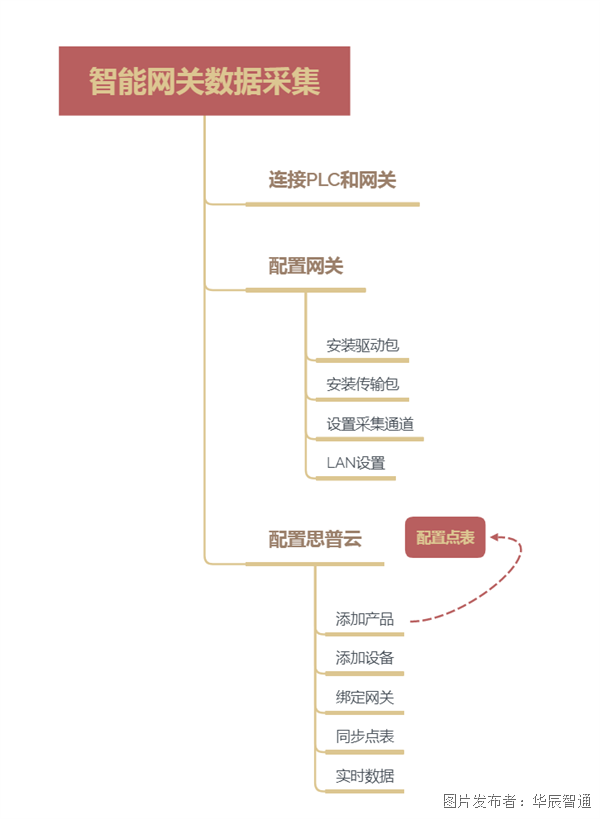

操作步驟

客戶端正常運行，網關及設備圖標顯示在線狀態，指示燈正常亮起。確認無誤后將窗口最小化即可（客戶端需保持運行狀態）。

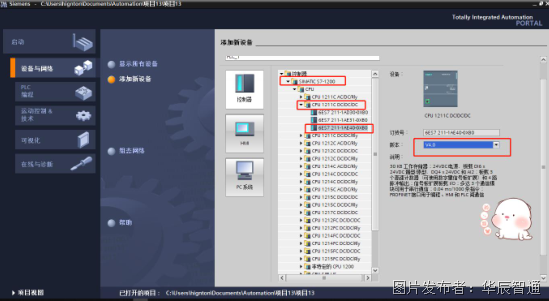

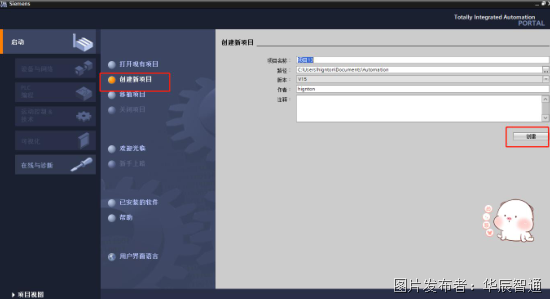

啟動博圖軟件，新建項目并添加設備，選擇對應的設備系列、型號及版本信息，完成添加操作。

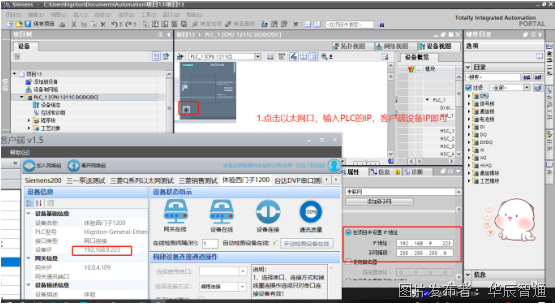

進入組態界面，選擇以太網接口，輸入PLC的IP地址（即客戶端顯示的設備IP，如圖所示192.168.9.223）。

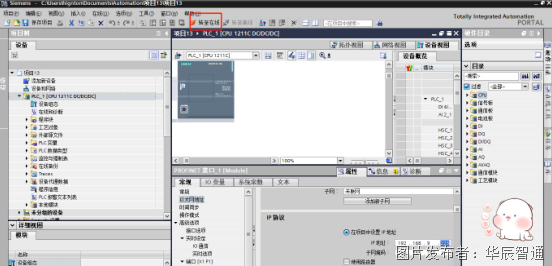

執行“轉至在線”操作，如圖所示。

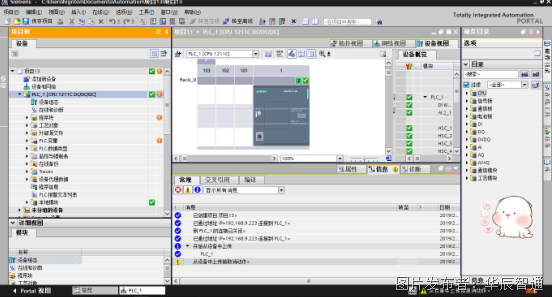

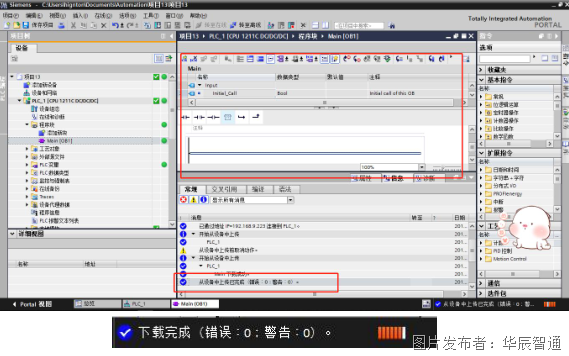

進行程序上傳及下載操作。請注意：博圖軟件版本需與PLC程序版本相匹配，不同版本間可能存在兼容性問題，使用前請確認版本一致性。
