一、項目背景

在水泥生產和粉體建材處理過程中，物料輸送、混合、裝載和卸料環節通常連續運行，現場工況粉塵大、設備啟停頻繁、物料流動狀態復雜。

某河南水泥材料處理系統采用高度集成的氣動輸送方案，將裝載、混合和卸料功能集中在一套高效單元內，減少了多臺設備之間的轉運環節，也降低了物料污染和損耗風險。

該系統主要設備包括輸送機、鼓風機包、料倉通風除塵裝置，以及控制系統等。

該方案無需地坑，可安裝在地面以上，便于操作、維護和現場安全管理。同時，系統采用密閉式氣動輸送方式，有助于減少外部水分進入流程，降低物料受潮、結塊和堵塞風險。

但在實際運行中，水泥、熟料粉、礦粉、粉煤灰等物料具有粉塵濃度高、易掛壁、易架橋、料面波動大等特點。如果料位測量不穩定，容易出現滿倉誤報、空倉未報、堵料停機、冒粉外泄等問題。

因此，料位測量系統不僅要能“測到料”，更要能在粉塵、振動、氣流擾動和密閉輸送條件下穩定工作。

二、現場工況難點

1. 粉塵濃度高，容易干擾測量

   水泥粉體在氣動輸送和卸料過程中會產生大量揚塵。尤其在鼓風機包啟動、輸送管路加壓、物料進入料倉時，倉內粉塵濃度短時間內迅速升高。

   普通料位檢測方式容易受到飛粉、附著物或虛假信號影響，導致高位誤報或料位數值跳變。

2. 物料易受潮結塊

   水泥類物料對水分敏感，一旦空氣濕度或系統密封性控制不好，物料可能出現受潮、結塊、掛壁甚至堵塞。

   在密閉輸送系統中，保持空氣隔絕和料倉密封非常重要。料位儀表的選型和安裝方式，也需要盡量減少開孔維護和人工開蓋檢查。

3. 料面不規則，存在架橋和中空

   水泥粉體進入料倉后，料面通常不是完全平整的。受進料方向、卸料速度和倉體結構影響，倉內可能出現斜坡料面、局部堆積、架橋或中空。

   如果只依靠單一檢測點，可能無法準確判斷倉內真實料位狀態。

4. 設備聯鎖要求高

   該類系統集成了輸送、混合、裝載和卸料功能，一旦料位信號異常，可能影響整條生產線節拍。

   高位信號需要防止?jié)M倉和冒粉；低位信號需要防止空倉、斷料和設備空轉；連續料位信號則用于判斷進料、出料和系統運行趨勢。

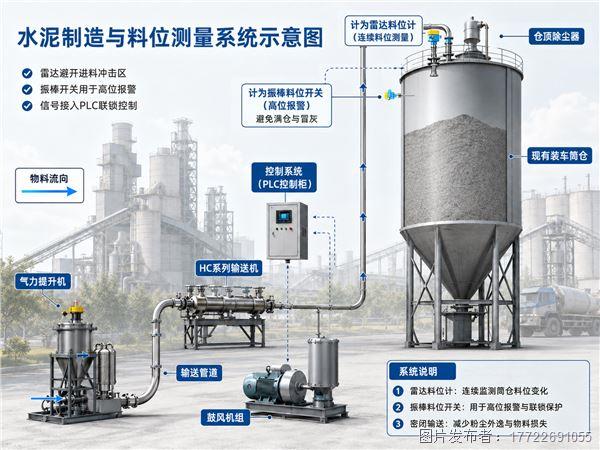

三、料位聯鎖測量配置方案

針對該水泥行業氣動輸送及混料工況，可采用“連續料位測量 + 高低位報警 + 控制系統聯鎖”的組合方式。

80G雷達料位計：用于連續料位監測

在主料倉、混料倉、成品緩存?zhèn)}或裝載料斗頂部安裝80G雷達料位計，對倉內水泥粉體高度進行連續測量。

雷達料位計采用非接觸式測量方式，儀表不直接接觸物料，適合粉塵大、料面波動明顯、物料易黏附的水泥粉體工況。

在該系統中，80G雷達料位計主要用于：

• 實時顯示料倉料位變化；

• 判斷進料、混料和卸料過程是否正常；

• 輔助控制系統優化輸送啟停；

• 減少人工開倉查看料位的頻次；

• 降低粉塵外泄和物料受潮風險。

其優勢主要體現在：

• 非接觸測量，減少水泥粉體黏附、磨損對儀表的影響；

• 適合高粉塵工況，可用于氣動輸送料倉連續監測；

• 輸出連續料位信號，便于控制系統進行趨勢判斷；

• 維護量較低，有助于減少停機檢查；

• 不破壞密閉輸送邏輯，有助于保持物料干燥和流程清潔。

雙管振棒料位開關：用于高低位報警和防堵保護

在料倉高位、低位、卸料口附近及關鍵中轉點安裝雙管振棒料位開關，用于實現滿倉報警、低料位報警、防空倉保護和堵料檢測。

振棒料位開關通過檢測振動狀態變化判斷是否接觸物料，適合粉體、顆粒料及密度變化較大的固體物料。

在水泥行業工況中，雙管振棒料位開關可用于：

• 高位報警，防止?jié)M倉、冒粉和物料外泄；

• 低位報警，提醒補料或防止下游設備空轉；

• 卸料口堵料檢測，判斷物料是否堆積；

• 配合控制系統實現輸送設備聯鎖；

• 替代部分人工巡檢，降低現場維護壓力。

其優勢主要體現在：

• 適合粉體物料點位檢測，可用于水泥、礦粉、粉煤灰等介質；

• 響應及時，適合關鍵報警點位；

• 結構可靠，適合工業現場長期運行；

• 可用于高位、低位和堵料檢測，應用位置靈活；

• 與 PLC 控制系統配合方便，有利于實現自動化聯鎖保護。

四、系統運行邏輯

在正常運行時，80G雷達料位計持續輸出料倉內的連續料位信號，控制系統可根據料位變化判斷輸送、混料和卸料狀態。

當料位接近設定高位時，雙管振棒料位開關輸出報警信號，控制系統可停止上游輸送，避免滿倉、冒粉或物料損耗。

當料位下降至低位時，低位振棒料位開關觸發報警，系統可提醒補料，或聯鎖保護下游設備，防止空轉運行。

如果卸料口附近出現物料堆積，振棒料位開關也可作為堵料檢測點，幫助操作人員及時判斷下料是否順暢。

通過雷達料位計和振棒料位開關組合使用，系統能夠同時獲得“連續料位趨勢”和“關鍵點位保護”，既便于過程控制，也便于異常聯鎖。

五、應用效果

該類水泥氣動輸送和混料系統配置料位測量設備后，可在以下方面改善現場運行：

1. 減少滿倉和冒粉風險

   高位振棒料位開關可及時輸出報警信號，幫助控制系統停止上游送料，減少滿倉外溢和粉塵擴散。

2. 降低人工開倉檢查頻次

   雷達料位計提供連續料位數據，操作人員可在控制系統中查看料位變化，減少現場人工確認。

3. 提升氣動輸送穩定性

   連續料位信號配合高低位報警，可幫助判斷輸送是否正常，減少因缺料、堵料或誤報引起的停機。

4. 有助于保持物料干燥和密閉

   非接觸式雷達測量和可靠點位報警可減少頻繁開蓋檢查，有助于降低水分進入流程的機會。

5. 便于接入控制系統

   80G雷達料位計和振棒料位開關均可接入 PLC 或控制系統，實現自動報警、聯鎖停機和運行記錄追溯。

六、總結

水泥行業的氣動輸送、混料和卸料系統，重點不只是提高輸送效率，還要控制粉塵、減少物料損耗、防止受潮結塊，并保障設備連續穩定運行。

在該類工況中，JWrada雷達料位計適合用于料倉、混料倉和緩存?zhèn)}的連續料位監測；Tube-11振棒料位開關適合用于高位報警、低位報警和堵料檢測。

二者組合應用，可以幫助現場實現：

• 連續料位可視化；

• 高低位安全保護；

• 滿倉、空倉和堵料報警；

• 輸送、混料、卸料聯鎖控制；

• 減少人工巡檢和非計劃停機。

• 對于無需地坑、地面安裝、密閉運行的水泥粉體處理系統而言，此套料位測量方案能夠更好適應高粉塵、強振動、易受潮和連續輸送等復雜工況，為水泥材料處理流程提供可靠的料位監測支持。
