在鐵路車輛檢修和軌道交通維保現場，補砂系統是保障車輛維護流程順暢運行的重要設備之一。機車補砂作業通常與檢修、加油、補水等環節同步進行，現場對砂料供應的連續性、穩定性和可控性要求較高。

隨著集中儲砂、氣力輸送、自動補砂、多點分配等方式逐步應用，鐵路補砂系統不再只是簡單的砂料輸送設備組合，而是由儲砂倉、輸送管道、分配倉、補砂終端、除塵裝置和控制系統共同構成的綜合系統。在這個過程中，料位計和料位開關承擔著關鍵檢測作用。

對于鐵路補砂系統而言，料位測量不僅是查看砂料倉內還有多少砂料，更關系到缺料報警、滿倉報警、輸送啟停、設備聯鎖和現場運維效率。

一、鐵路補砂系統的典型工況

鐵路補砂系統常見于機務段、車輛段、動車所、軌道交通車輛基地、檢修庫和維保中心等場景。系統通常通過儲砂倉集中存儲砂料，再利用氣力輸送設備將砂料輸送至分配倉或補砂終端，最后完成機車砂箱補砂作業。

典型流程包括：

砂料進入儲砂倉；

氣力輸送設備啟動；

砂料通過管道輸送至分配倉；

分配倉向不同補砂點供料；

補砂終端完成車輛砂箱補充；

控制系統接收料位、壓力、閥門和設備運行信號。

在這個流程中，砂料倉料位、分配倉料位、高低料位報警信號，是控制系統判斷設備運行狀態的重要依據。

如果料位信號不穩定，現場可能無法及時掌握砂料庫存；如果低料位報警不準確，氣力輸送設備可能出現空載運行；如果高料位報警失效，則可能出現滿倉、溢料或現場清理壓力增加等問題。

二、砂料倉料位測量為什么有難度？

在很多人的理解中，砂料屬于顆粒物，料位測量似乎并不復雜。但在鐵路補砂系統中，砂料工況具有明顯特殊性。

首先，砂料在氣力輸送過程中容易產生粉塵。粉塵會影響料位計的信號識別，也可能在傳感器表面或倉壁位置形成附著，導致測量波動或誤報警。

其次，砂料進入儲砂倉后，料面通常不是完全水平的。受進料口位置、倉體結構、砂料粒徑和流動狀態影響，倉內容易出現斜坡料面、局部堆積等情況。連續料位計需要在復雜料面下保持穩定判斷。

第三，砂料受環境濕度影響較大。一旦砂料含水率變化，可能出現掛壁、結塊、架橋或出料不暢等問題。此時，倉內局部看似有料，但實際出料口可能供料不足。

第四，鐵路補砂現場空間和結構條件各不相同。儲砂倉高度、平臺位置、管線布置、補砂點數量、控制柜距離都會影響料位儀表的安裝和選型。

因此，鐵路補砂系統中的料位測量，不能簡單套用普通粉料倉的測量思路，而應結合砂料粉塵、氣力輸送、倉體結構、報警點位和控制邏輯綜合考慮。

三、料位計在補砂系統中的作用

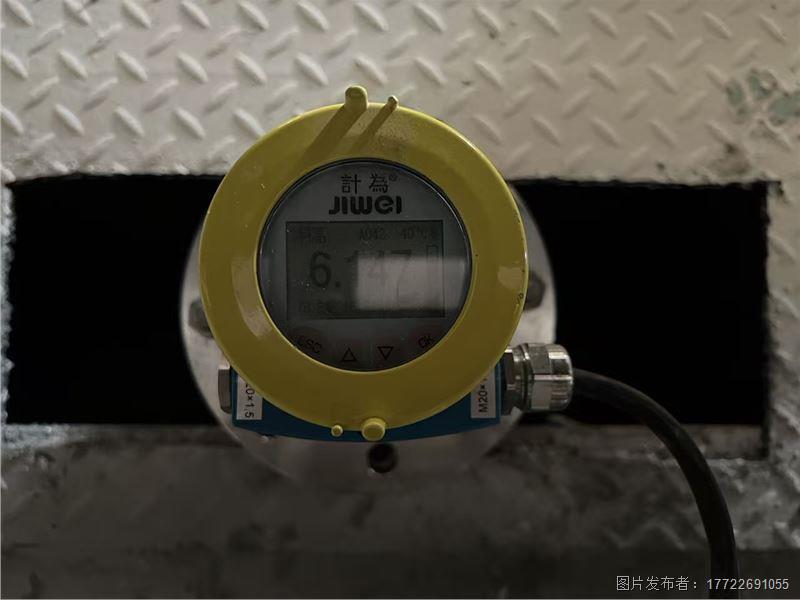

連續式料位計主要用于儲砂倉、分配倉或中轉倉的砂料余量監測。

通過料位計，現場人員可以實時掌握砂料庫存變化，判斷是否需要補料，減少臨時缺料帶來的被動處理。對于多臺機車集中檢修、多工位同時補砂的場景，連續料位數據能夠幫助運維人員更合理地安排補砂計劃。

在自動化補砂系統中，料位計還可以將信號接入PLC控制系統或上位機系統，用于料位顯示、庫存估算、趨勢記錄和異常提醒。

常見應用位置包括：

儲砂倉連續料位監測；

分配倉料位監測；

中轉倉料位監測；

補砂站遠程料位顯示；

控制系統數據記錄與趨勢分析。

料位計的核心價值，是讓砂料庫存從“人工巡檢”轉變?yōu)椤皩崟r可視”，為補砂系統運行管理提供基礎數據。

四、料位開關在高低料位報警中的作用

料位開關主要用于關鍵點位檢測，常見應用包括高料位報警、低料位報警、滿倉報警、缺料報警和設備聯鎖控制。

低料位開關通常安裝在儲砂倉或分配倉下部。當砂料下降到設定位置時，料位開關輸出信號，提示現場及時補料，并可作為輸送設備保護信號，減少空載運行。

高料位開關一般安裝在倉體上部。當砂料達到設定高度時，料位開關輸出滿倉信號，可用于停止進料、發出報警或參與系統聯鎖，降低過量進料帶來的處理壓力。

在鐵路補砂系統中，料位開關常與以下環節配合：

氣力輸送設備啟停；

進料閥門開關控制；

除塵裝置聯動；

儲砂倉滿倉報警；

分配倉缺料提醒；

PLC控制系統聯鎖保護。

簡單來說，料位計負責連續監測，料位開關負責關鍵位置判斷。兩者配合使用，可以讓補砂系統運行狀態更加清晰。

五、鐵路補砂系統常見料位測量問題

在實際應用中，鐵路砂料倉和氣力輸送補砂系統常見問題包括：

砂料粉塵大，儀表信號容易受干擾；

倉內料面不平，連續測量容易波動；

砂料受潮后可能掛壁、結塊、架橋；

進料沖擊較大，料位變化不規律；

儲砂倉較高，人工巡檢不方便；

分配倉空間有限，安裝點位受限制；

多個補砂終端同時用砂，庫存變化較快；

高低料位報警不穩定，影響系統聯鎖。

這些問題最終都會影響現場對砂料狀態的判斷。如果料位計測量不穩定，庫存管理就缺少可靠依據；如果料位開關誤動作，可能導致輸送設備頻繁啟停或報警信息混亂。

因此，在鐵路補砂系統設計和改造時，應把料位測量作為系統自動化的一部分提前規劃，而不是在運行后臨時增加檢測點。

六、補砂系統料位儀表選型要點

鐵路補砂系統選用料位計和料位開關時，應重點關注以下幾個方面。

第一，關注介質特性。砂料是否干燥、是否易產生粉塵、是否存在受潮結塊風險，都會影響儀表選型。

第二，關注倉體結構。儲砂倉高度、直徑、錐斗角度、進料口位置、出料口位置，都會影響料位測量效果。

第三，關注控制需求。現場是否需要連續料位顯示，是否需要高低料位報警，是否需要接入PLC，是否參與氣力輸送設備聯鎖，都應在選型階段明確。

第四，關注安裝維護條件。鐵路補砂現場平臺、管線和設備較多，料位儀表應便于安裝、接線、調試和后期維護。

第五，關注信號穩定性。對于粉塵、斜坡料面、掛壁和進料沖擊等工況，儀表應具備較好的抗干擾能力和工況適應性。

從應用角度看，一套合適的鐵路補砂系統料位測量方案，應同時滿足“看得見庫存、報得準位置、聯得上系統、用得穩現場”這幾個要求。

七、料位測量對補砂系統運行的價值

對于鐵路補砂系統來說，穩定的料位信號可以幫助現場實現以下目標：

及時掌握儲砂倉和分配倉砂料庫存；

提前發現缺料風險；

減少氣力輸送設備空載運行；

輔助判斷滿倉狀態；

支持輸送設備和閥門聯鎖；

提升補砂作業連續性；

減少人工巡檢和現場排查壓力。

在補砂系統自動化程度不斷提升的背景下，料位計和料位開關已經成為系統運行中不可忽視的檢測環節。它們既是現場運維人員了解砂料狀態的窗口，也是控制系統判斷設備動作的重要信號來源。

結語

鐵路補砂系統長期面對砂料粉塵、氣力輸送、倉內掛壁、斜坡料面、高低料位報警和自動聯鎖控制等復雜工況。合理配置料位計和料位開關，有助于提升砂料庫存管理效率，讓補砂系統運行更加穩定、清晰和可控。
