華辰智通HINET工業智能網關數據采集教程

接下來以西門子200 smart plc為例，講解如何采集PLC的數據，流程如下：

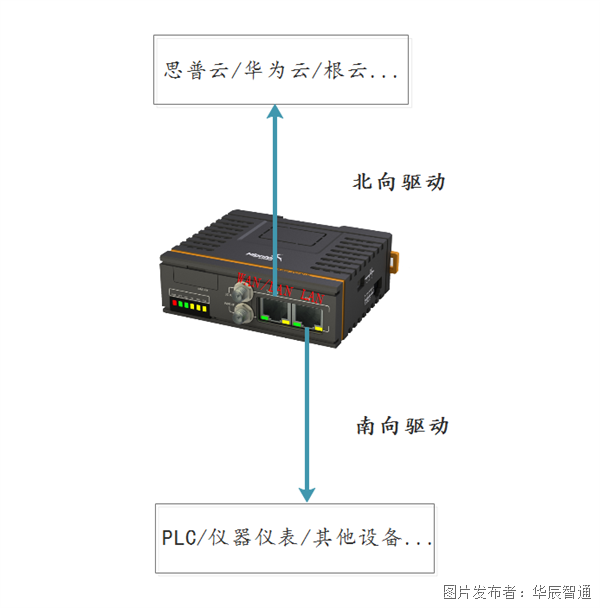

第一步：工業智能網關正常聯網，網關和PLC硬件連接

網關連接WIFI上網，西門子200 smart plc連接網關LAN口通信

第二步：進工業網關后臺，配置網關

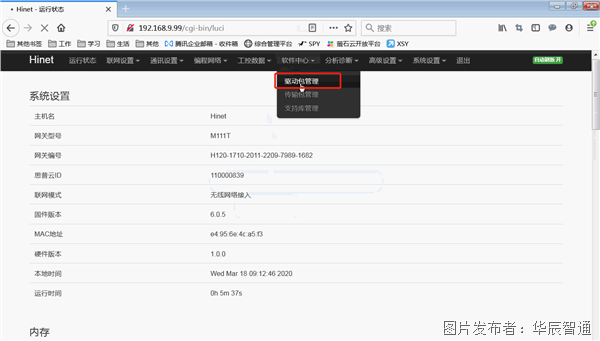

1、安裝驅動包（南向驅動）

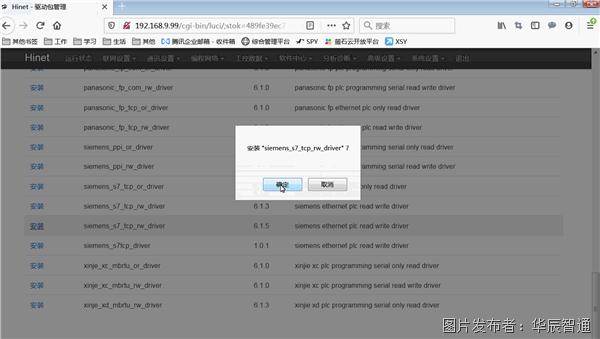

點擊軟件中心-驅動包管理，點擊【刷新列表】-【可用軟件包】，根據PLC安裝相應的驅動包，西門子200 smart plc選擇 siemens_s7_tcp_rw_driver最新版，點擊【安裝】。

注意：or為只讀，rw表示可讀可寫，需要遠程控制變量則選擇rw的驅動包

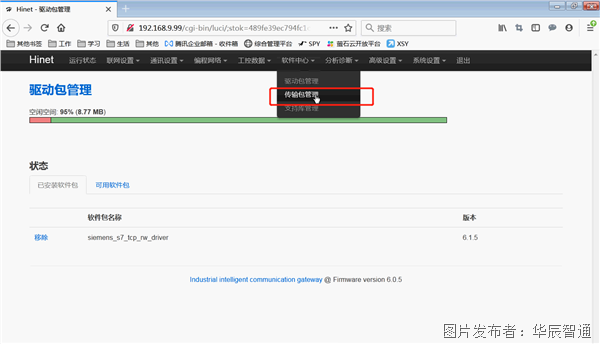

2、安裝傳輸包（北向驅動）

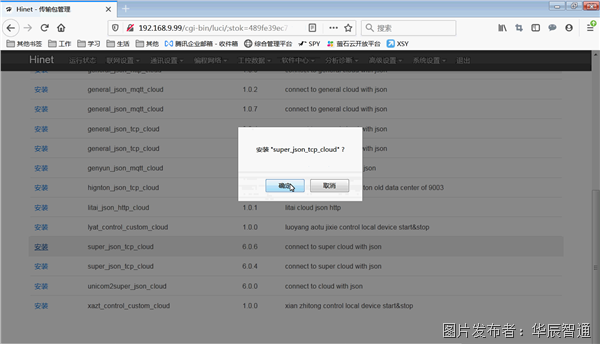

點擊軟件中心-傳輸包管理，點擊【可用軟件包】，選擇思普云傳輸包super_json_tcp_cloud最新版，點擊【安裝】。

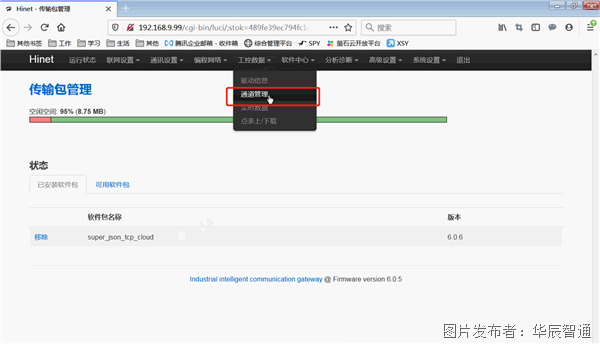

3、設置采集通道

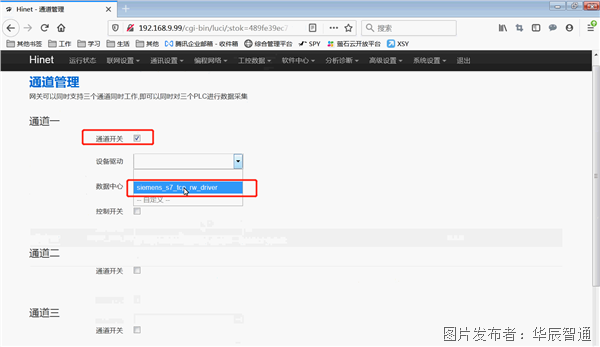

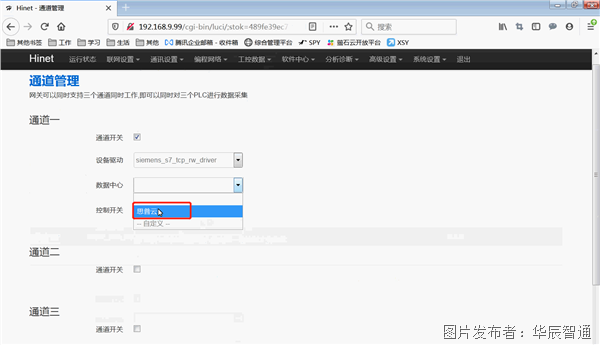

點擊工控數據-通道管理，勾選通道開關，設備驅動選擇西門子驅動包super_json_tcp_cloud，數據中心選擇思普云（手動輸入無效）。如需遠程控制變量寫入，則勾選控制開關，設置遠程控制密碼。設置完成點擊【保存&應用】。

注意：遠程控制密碼必須為8位數

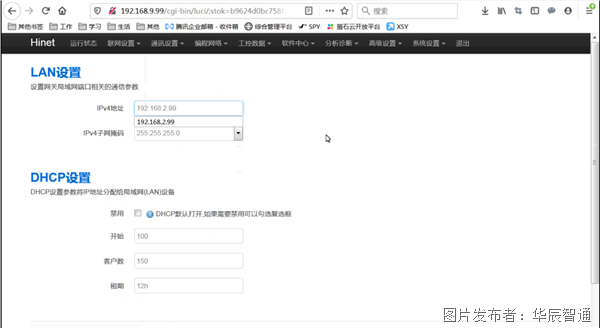

4、修改網關LAN口IP

點擊【通訊設置】-【LAN設置 】，修改IPV4地址，網關IP需要與PLC IP在同網段，點擊【保存應用】。電腦需添加與網關同網段IP，返回網關后臺【重啟網關】。
