前言

在汽車焊裝車間的柔性生產線上，機器人末端執行器（EOAT）的頻繁切換對遠程I/O模塊的通信穩定性與協議兼容性提出了嚴苛要求。本文基于國內某工業I/O公司的實際案例，深入分析機器人換槍盤（Tool Changer）場景下遠程I/O面臨的通信挑戰，并探討如何通過HMS Anybus CompactCom B40嵌入式通信模塊，實現多協議適配與產品平臺化能力的雙重提升，助力OEM設備制造商縮短開發周期、增強市場競爭力。

一、應用場景：焊裝車間中的遠程I/O關鍵角色

在現代汽車焊裝車間，多車型混線生產已成為常態。為了適應不同車型的焊接工藝與節拍要求，工業機器人需要頻繁進行焊槍或抓手的切換。這一過程的核心節點是換槍盤（Tool Changer）——它負責在機器人法蘭與末端工具之間建立機械、電氣、氣動及通信的快速連接。

在這一架構中，工業遠程I/O模塊通常被直接安裝于機器人抓手側或換槍盤的工具側（Tool Side）。其核心職能包括：

? 信號采集：實時讀取安裝在末端工具上的各類傳感器數據，如焊縫跟蹤傳感器、壓力傳感器、接近開關等。

? 執行控制：驅動氣動或電動電磁閥，控制抓手的開合、焊槍的啟停等動作。

? 數據上傳：通過工業網絡將現場狀態實時傳輸至主控制系統（PLC或機器人控制器）。

相比傳統的集中式控制柜方案，這種分布式架構將I/O節點前移至設備本體，大幅減少了機器人本體內部的布線復雜度，降低了信號衰減風險。然而，這也意味著通信穩定性問題被直接前置到了動態運動環境中。

特別是在換槍動作發生的瞬間，換槍盤的主側（Master Side）與工具側（Tool Side）物理分離，模塊的電源與通信連接會短暫斷開。換槍完成后，系統必須在極短時間內（通常要求500ms以內）完成重新上電、通信鏈路重建與數據同步，否則將直接導致機器人報警、產線節拍（JPH）下降，甚至引發停線事故。

▲ 機器人換槍盤與遠程I/O模塊應用架構示意圖

二、產品要求：面向機器人末端的設計約束

針對焊裝車間機器人換槍盤這一特定應用場景，遠程I/O產品在設計之初就必須滿足一系列嚴苛的技術指標。

1. 快速恢復能力（FSU & QC）

在換槍導致的通信中斷后，系統需要具備快速啟動（Fast Start-Up, FSU）與快速連接（Quick Connect, QC）能力。這意味著模塊必須在約500ms的窗口期內完成從物理層連接到應用層數據交換的全過程，確保機器人控制器能夠無縫接管后續動作，避免產線等待。

2. 多協議兼容性

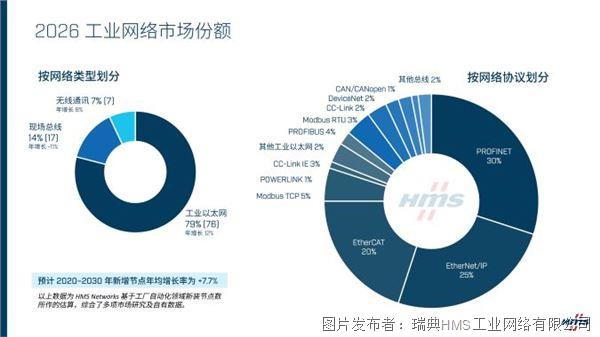

汽車制造行業的終端客戶（主機廠）往往使用不同品牌的機器人和PLC控制系統，如西門子（PROFINET）、三菱（CC-Link/CC-Link IE）、歐姆龍（EtherNet/IP）、羅克韋爾（EtherNet/IP）以及部分legacy系統（Profibus DP、DeviceNet）。因此，I/O模塊必須具備跨多種現場總線與工業以太網協議運行的能力，以適配多樣化的現場環境。

3. 高可靠性與環境適應性

焊裝現場存在強烈的電磁干擾（EMC）、機械震動以及金屬粉塵。遠程I/O模塊必須具備工業級的抗干擾設計，確保在長期連續運行中通信不丟包、不誤碼。

4. 緊湊集成與易維護性

由于安裝位置靠近機器人末端，空間極為有限。模塊需采用緊湊的結構設計，同時支持模塊化更換，便于現場快速維護，減少平均修復時間（MTTR）。

三、通信挑戰：從技術問題到OEM產品平臺瓶頸

對于遠程I/O設備制造商（OEM）而言，通信問題往往不僅僅是技術實現層面的挑戰，更會演變?yōu)橹萍s產品平臺化與商業競爭力的瓶頸。

1. 研發資源被協議開發大量占用

工業通信協議棧的開發是一項復雜且耗時的工作。如果OEM選擇自研通信功能，研發團隊需要投入大量人力進行協議解析、驅動編寫、一致性測試以及各協議組織的認證。這導致核心研發資源被嚴重分散，無法集中精力提升I/O采集精度、輸出控制邏輯等產品本體功能。

2. 產品版本復雜與SKU爆炸

為了滿足不同終端客戶的協議需求，OEM往往需要為同一款I(lǐng)/O硬件開發多個通信版本（如PROFINET版、EtherNet/IP版、CC-Link版等）。這不僅導致產品線SKU數量激增，庫存管理壓力加大，還使得固件維護與升級變得異常復雜——一個Bug需要在多個代碼分支上分別修復。

3. 現場調試復雜與交付周期延長

在項目交付階段，不同協議現場的調試工具與配置方式各不相同。一旦通信穩定性存在問題，現場工程師的排查難度將顯著增加。在機器人換槍等關鍵環節，通信恢復性能不足可能導致節拍下降，直接影響客戶驗收，給售后支持團隊帶來持續壓力。

4. 停線風險與品牌聲譽

在高度自動化的焊裝產線中，任何通信故障都可能引發連鎖反應，導致整線停擺。對于OEM而言，這不僅意味著高額的賠償風險，更可能損害其在行業內的品牌聲譽。

四、HMS解決方案：Anybus CompactCom B40實現通信平臺化

面對上述挑戰，國內某工業I/O公司在評估多種技術路徑后，最終選擇采用HMS Anybus CompactCom B40嵌入式通信模塊作為其新一代遠程I/O產品的通信核心。

▲ B40 方案架構示意

1. 架構解耦：通信與控制的分離

Anybus CompactCom B40的核心價值在于實現了通信協議棧與用戶應用的解耦。在該方案中，B40模塊全權負責處理復雜的工業網絡通信協議（包括物理層、數據鏈路層及應用層），而客戶的主控MCU則通過標準的主機應用接口（如SPI、UART或8/16-bit并口）與B40進行數據交換。

▲ 靈活的主機應用接口與通用驅動

這種架構使客戶能夠?qū)⒀邪l(fā)重心完全聚焦于I/O信號采集、邏輯控制與產品差異化功能的實現，而無需深入底層協議細節。

2. 一次開發，多協議擴展

B40模塊支持包括Profibus DP、DeviceNet、CC-Link、CC-Link IE、PROFINET、EtherNet/IP、EtherCAT在內的所有主流工業通信協議。OEM只需開發一套硬件平臺與核心固件，即可通過更換B40模塊型號或進行軟件配置，快速衍生出支持不同協議的產品版本。這徹底改變了傳統"一協議一版本"的開發模式，實現了真正的產品平臺化設計。

3. 專為高要求場景優化

針對機器人換槍盤應用，B40模塊原生支持FSU（快速啟動）與QC（快速連接）功能，能夠滿足500ms以內的通信恢復要求。同時，其極低的IO延遲（<15μs）與高同步精度（抖動<1μs），確保了機器人末端控制的實時性與確定性。

五、方案成果：提升開發效率與產品競爭力

采用Anybus CompactCom B40方案后，該客戶在產品全生命周期內獲得了顯著的價值回報。

1. 樣機開發周期大幅縮短

得益于B40成熟的通信協議棧與完善的開發支持（包括通用的C語言驅動與示例工程），客戶成功將新一代多協議遠程I/O模塊的樣機開發周期縮短至25天。相比以往自研協議所需的數月時間，產品得以更快進入測試驗證與市場導入階段。

2. 產品線復雜度顯著降低

通過統一硬件平臺，客戶有效控制了SKU數量。面對不同主機廠的協議需求，只需進行快速適配，無需重新設計硬件。這不僅降低了研發與生產成本，也簡化了供應鏈管理與售后備件體系。

3. 研發聚焦與競爭力提升

研發團隊從繁重的協議開發工作中解放出來，得以將更多資源投入到I/O本體性能優化（如更高精度采集、更緊湊結構設計）與行業定制化功能開發中。這種"通信靠HMS，應用靠自身"的協作模式，顯著提升了產品在焊裝產線及機器人末端I/O應用中的整體競爭力。

4. 全球部署與長期可靠性

Anybus CompactCom系列已在全球超過1000萬個工業節點中部署，經過百萬級產品的長期驗證。選擇B40，意味著客戶繼承了HMS在工業通信領域數十年的技術積累與可靠性保障，大幅降低了產品在現場運行中的通信風險。

▲ 方案帶來的核心價值

六、總結

隨著汽車制造向更高柔性、更高效率的智能制造方向演進，遠程I/O模塊正在從簡單的信號中轉站，演變?yōu)槌休d關鍵控制功能與數據交互的智能節點。通信能力不再只是產品的附屬特性，而是直接影響OEM設備適配能力、交付效率與市場響應速度的核心競爭力。

通過采用如Anybus CompactCom B40這樣的成熟嵌入式通信模塊，工業I/O設備制造商可以在保持自身技術優勢的同時，以最低的成本與風險實現高效的多協議支持，構建面向未來的平臺化產品架構。

對于正在面對多協議適配難題、渴望縮短開發周期并提升產品平臺化能力的工業I/O廠商而言，這種"通信平臺化"的架構提供了一條經過驗證的可行路徑。如需進一步了解Anybus CompactCom B40在機器人末端I/O、焊裝產線等場景中的應用細節與方案實現方式，歡迎與HMS工業網絡技術團隊交流探討。
