1 SNMP簡介

隨著計算機網絡的迅猛發展，網絡設備的數量持續攀升，網絡架構的復雜性也顯著增強。為了高效地管理和監控這些網絡設備，確保網絡的穩定運行，業界迫切需要一種標準化的網絡管理協議。正是在這樣的背景下，簡單網絡管理協議（SNMP，Simple Network Management Protocol）應運而生，憑借其簡潔高效的特點，迅速成為網絡管理領域中最為廣泛使用的協議之一。

SNMP采用了輪詢機制，提供了一套基礎且實用的功能集，特別適合于小型、快速且成本敏感的網絡環境。它以用戶數據報協議（UDP）作為傳輸載體，這種設計不僅確保了協議的輕量級和高效性，還使得SNMP能夠被絕大多數網絡設備所支持。此外，SNMP還具備強大的信息傳輸能力，能夠保證管理信息在任意兩個節點之間可靠傳輸。這使得網絡管理員可以方便地通過網絡遠程查詢設備狀態、修改設備配置、接收設備告警信息等，從而輕松實現對網絡的集中管理和故障排查，極大地提升了網絡管理的效率和便捷性。

2 SNMP的核心組件

SNMP的核心組件包括SNMP管理器（SNMP Manager）、SNMP代理（SNMP Agent）和管理信息庫MIB（Management Information Base）。它們共同構成SNMP的管理模型，在SNMP的架構中都起著至關重要的作用。

SNMP管理器（SNMP Manager）

SNMP管理器是一個集中化的監控系統，通常被稱為網絡管理系統（NMS）。它通過與網絡設備上的代理（Agent）進行通信，獲取設備的狀態信息并實施管理。例如，運行SNMP服務器程序的路由器被稱為代理，而運行SNMP客戶端程序的主機則被稱為管理器。

SNMP代理（SNMP Agent）

SNMP代理是一個部署在被管理設備上的軟件模塊，其核心職責是維護設備的管理信息庫（MIB），并根據SNMP管理器的指令，提供或更新設備的運行狀態信息。例如，管理器可以通過查詢代理所維護的MIB中的關鍵變量（如接收和發送的數據包數量），來判斷路由器是否出現擁塞情況。此外，當設備發生故障或其他重要事件時，代理能夠主動向管理器發送通知，及時報告設備狀態的變化，從而確保管理器能夠實時掌握網絡設備的運行情況。

管理信息庫（Management Information Base）

管理信息庫（MIB）是一個層次化的數據庫，用于存儲被管理設備的各種資源信息。這些信息以對象實例（即變量）的形式組織，每個代理都維護著一個獨特的MIB。MIB通常被劃分為多個類別，例如系統、接口、地址轉換、IP、UDP、EGP、ICMP和TCP等。這些類別共同構成了MIB對象的集合，為管理器提供了全面的設備信息，從而支持其對設備的高效監控和管理。

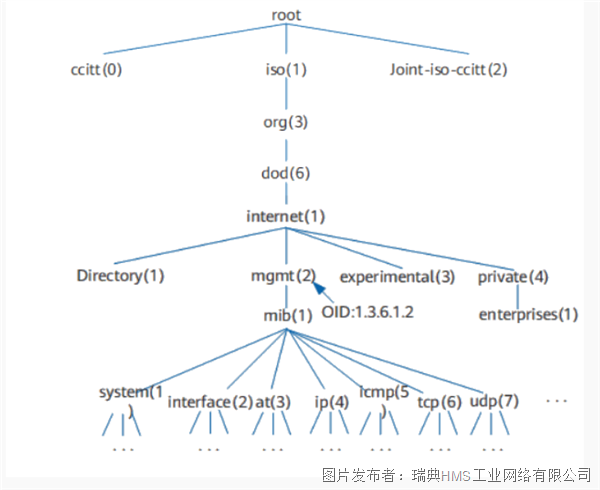

SNMP的管理信息庫（MIB）采用樹形結構，其根節點位于最頂端，且根節點本身沒有名稱。如下圖所示，這是MIB的一個部分，也被稱為對象命名樹。樹中的每個節點都對應一個唯一的對象標識符（OID，Object Identifier），用于標識一個具體的管理對象。MIB樹的每個分支都有一個數字和名稱，而每個節點的OID則是從樹的根節點到該節點的完整路徑，以點分十進制的形式表示。例如，“system”對象的OID為1.3.6.1.2.1.1，而“interfaces”對象的OID為1.3.6.1.2.1.2。這種結構使得網絡管理器能夠通過OID快速定位和訪問特定的管理信息。

3 SNMP如何工作？

一旦網絡中啟用了SNMP協議，網絡管理系統（NMS）便作為整個網絡的管理核心，開始對網絡設備進行管理和監控。每個被管理的設備都包含以下關鍵組件：駐留在設備上的代理（Agent）、多個被管理對象以及管理信息庫（MIB）。NMS通過與運行在設備上的代理進行交互，由代理對設備端的MIB進行操作，從而完成NMS下達的指令。

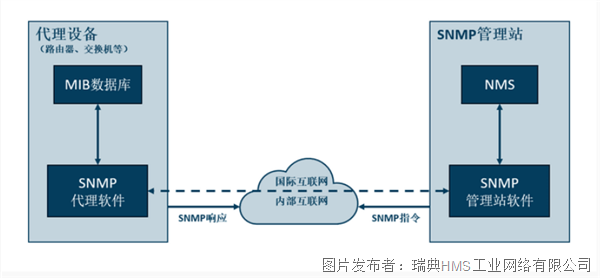

SNMP工作原理

NMS將協議數據單元（通常稱為SNMP Get請求）發送到響應SNMP的網絡設備。這些請求用于查詢設備的狀態信息或執行管理操作。用戶可以通過網絡監控工具跟蹤整個通信過程，并從SNMP獲取數據，以便實時了解網絡設備的運行狀態和性能指標。

SNMP消息類型

SNMP規定了幾個消息類型來完成各組件之間的信息交換:

Get：用于從SNMP代理中檢索數據。代理會通過響應消息返回請求的值，作為對Get請求的答復。

GetNext：管理器通過此消息請求獲取變量的值。它常用于檢索表中條目的值。當管理器不知道條目的具體索引時，GetNext請求能夠幫助其逐步遍歷表中的對象，從而獲取所需信息。

Set：由SNMP管理器發起，用于在SNMP代理上設置對象實例的值，從而實現對設備配置的更改。

Response：由SNMP代理發出的Response消息，能夠返回一個或多個參數值。它是對Get、GetNext、Set以及GetBulk四種請求的響應。當代理接收到NMS發送的Get或Set指令后，會通過操作MIB完成相應的查詢或修改任務，隨后利用Response消息將結果反饋給NMS。

Trap：由SNMP代理主動發送的消息，無需管理器請求。當設備檢測到故障或其他重要事件時，代理會發送Trap消息，向管理器報告情況。

GetBulk：這是SNMPv2c版本新增的一種消息類型，專門用于實現NMS對被管理設備的批量信息查詢功能。

Inform：這是SNMPv2c版本新增的一種消息類型，Inform本質上是被管理設備向NMS發送的告警信息。與Trap消息不同，Inform在發送后需要NMS的確認響應。如果在規定時間內未收到確認響應，設備會重新發送告警消息，直到收到確認或達到最大重傳次數。這種方式為告警信息提供了更可靠的傳輸保障，避免了Trap消息可能因網絡問題而丟失的情況。

4 SNMP端口

SNMP端口是SNMP通信的端點，用于傳輸SNMP消息。SNMP消息通常通過UDP協議進行傳輸，主要使用UDP端口號161（用于管理器與代理之間的通信）和162（用于代理向管理器發送Trap消息）。此外，為了增強通信的安全性，SNMP也可以通過傳輸層安全性（TLS）或數據報傳輸層安全性（DTLS）協議進行傳輸。這些協議的使用，使得SNMP在保證高效通信的同時，也能滿足對安全性的要求。具體的端口使用情況如下：

代理進程接收請求信息

協議：UDP

端口號：161

描述：代理進程運行在被管理設備上，監聽UDP端口161，接收來自網絡管理系統（NMS）的SNMP請求，用于查詢或修改設備的配置信息。

NMS與代理進程之間的通信

協議：UDP

端口號：161

描述：NMS通過UDP端口161與代理進程進行通信，發送SNMP請求以查詢設備狀態或修改設備參數。代理進程接收請求后，通過相同的端口返回響應信息。

NMS接收通知信息

協議：UDP

端口號：162

描述：當被管理設備發生特定事件（如故障或性能閾值超出）時，代理進程會通過UDP端口162向NMS發送SNMP Trap通知，告知NMS設備的狀態變化或異常情況。

代理進程生成通知信息

協議：任何可用的端口

描述：代理進程在生成SNMP通知信息時，可以使用設備上的任何可用端口進行發送，但通常會指定一個固定的端口以簡化管理。

接收請求信息（TLS/DTLS）

協議：TLS/DTLS

端口號：10161

描述：當SNMP通信需要更高的安全性時，代理進程會監聽TLS或DTLS協議的端口10161，接收來自NMS的安全請求。這種方式確保了數據傳輸的保密性和完整性。

接收通知信息（TLS/DTLS）

協議：TLS/DTLS

端口號：10162

描述：在使用TLS或DTLS協議進行SNMP通信時，NMS會監聽端口10162，接收代理進程發送的安全Trap通知。這種方式增強了通知消息的可靠性和安全性，防止數據在傳輸過程中被篡改或竊取。

5 SNMP版本

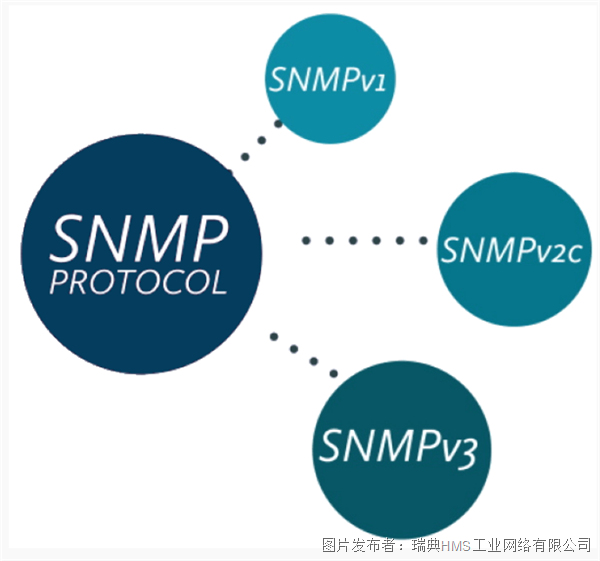

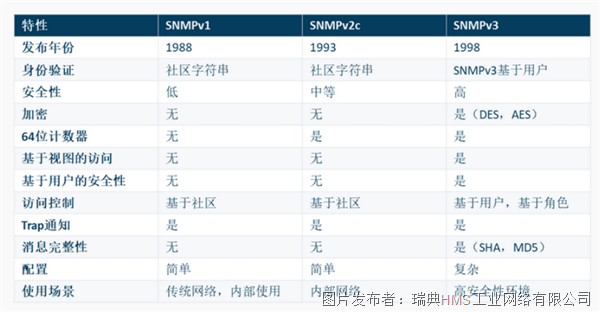

SNMP有SNMPv1，SNMPv2c和SNMPv3三種版本。

SNMPv1

SNMPv1是該協議的首個版本，采用基于團體名字符串（Community String）的認證機制，并且僅支持UDP協議。由于其設計簡單、易于部署，SNMPv1在RFC 1155和RFC 1157中被詳細定義，非常適合用于基礎的網絡管理場景。然而，其安全性較弱，因為認證過程僅依賴于簡單且以明文形式傳輸的團體名字符串，這使得它容易受到安全威脅。此外，SNMPv1的返回報文錯誤碼較為有限，這在一定程度上限制了其對復雜網絡問題的診斷能力。同時，SNMPv1僅支持32位計數器，對于現代高吞吐量網絡，可能會導致計數器溢出的問題，從而影響網絡監控的準確性。

SNMPv2c

SNMPv2c是SNMPv1的升級版本，它在保留團體名認證方式的同時，引入了多項重要的改進。這些改進包括優化的MIB結構元素、新增的GetBulk和Inform消息類型、更豐富的標準錯誤碼信息、更靈活的傳輸映射以及更廣泛的協議數據單元類型。此外，SNMPv2c不僅支持UDP，還可以配置為使用TCP，從而顯著提升了通信的可靠性和穩定性。盡管如此，它仍然沿用了SNMPv1的“基于團體”的管理架構，這也是其名稱“SNMPv2c”（community-based SNMPv2）的由來。這些特性使得SNMPv2c在兼容性與功能提升之間取得了良好的平衡。該版本在RFC 1901、RFC 1905和RFC 1906中得到了詳細定義和說明。

SNMPv3

為解決SNMPv2c在安全性上的短板，IETF推出了SNMPv3版本，以應對不斷升級的網絡安全挑戰。作為目前最安全的SNMP版本，SNMPv3引入了先進的安全機制，包括基于用戶安全模塊（USM）的認證與加密，以及基于視圖的訪問控制模型（VACM）。借助VACM，網絡管理員能夠針對每個設備上的每個MIB對象精確設定訪問權限，相較于SNMPv1和SNMPv2c，實現了更細致的訪問控制。此外，SNMPv3不僅支持UDP，還支持TCP協議，進一步提升了數據傳輸的可靠性。它還提供了對SNMP實體的遠程配置功能，使網絡管理更加靈活高效。SNMPv3的相關規范在RFC 1905、RFC 1906、RFC 2571、RFC 2572、RFC 2574和RFC 2575中得到了詳細定義。總體而言，SNMPv3憑借其集成的認證和加密機制（可單獨或組合使用），顯著增強了網絡管理的安全性，已成為商業和政府機構網絡管理的首選標準。

6 SNMP安全等級

SNMPv3通過USM提供了三種安全級別：

無認證無加密：與SNMPv1和SNMPv2c類似，報文以明文傳輸，無認證和加密。

有認證無加密：提供報文的完整性檢查和源身份驗證，但數據仍然以明文傳輸。

有認證有加密：提供完整的身份驗證、數據完整性檢查和加密，確保數據傳輸的安全性。它支持基于哈希的消息認證碼（如MD5或SHA）用于認證，以及DES-56等加密算法用于隱私保護。

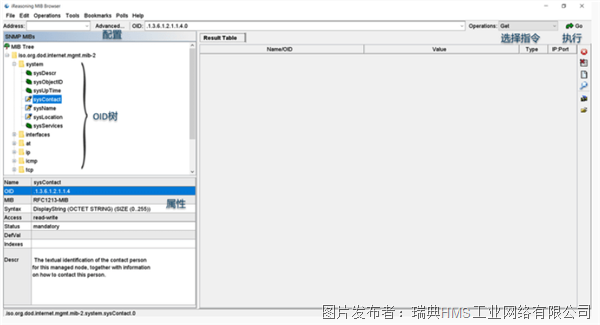

7 SNMP工具: MIB Browser - Ireasoning

您可以通過官網下載地址輕松獲取該SNMP工具。由于其采用直觀的圖形化界面，操作極為簡便，即使是初次使用的用戶也能快速上手。

您還可以在“Tools”菜單中找到“Trap Receiver”和“Trap Sender”功能，它們分別對應于SNMP的snmptrapd和snmptrap工具。

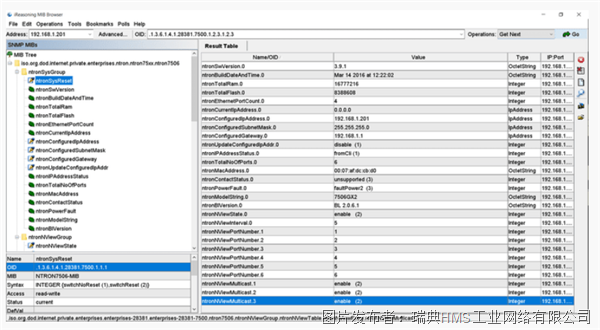

以N-Tron系列交換機為例，您可以通過訪問官網下載對應型號的MIB文件，并將其導入到MIB Browser中。這樣，您就可以輕松實現對交換機各個參數的監控與管理，操作簡單且高效。

8 總結

SNMP作為一種廣泛應用于網絡管理的協議，具備強大的網絡監控、故障檢測、遠程配置以及標準化信息收集功能，為網絡管理員提供了高效管理網絡設備的有效工具。它簡單易實現，對設備資源占用低，且具有良好的穩健性和可擴展性，尤其適合局域網環境中的設備管理。然而，SNMP在處理大規模網絡時存在擴展性不足的問題，其輪詢機制可能導致通信開銷增大，缺乏面向對象的數據視圖和統一的控制定義，增加了管理復雜網絡的難度。此外，SNMPv1和SNMPv2c的安全性較弱，容易受到攻擊，而早期版本的廣泛使用限制了整體安全性提升。盡管SNMPv3引入了加密和認證機制，但在檢索大量數據時仍表現不佳，且集中式的管理結構在大型復雜網絡中可能導致管理效率下降。
