如何解決使用TwinCAT時EtherCAT網絡出現“Sync Manager Watchdog”報錯

Hello大家好，今年我們HMS技術服務工程師加入到公司知乎賬號內容創作中，今后我們將跟大家分享一些工業通訊技術、OT/IT解決方案以及通訊協議等相關知識，也會記錄一些平時在工作中幫助客戶解決問題的過程。

今天這篇文章《如何解決使用TwinCAT時EtherCAT網絡出現“Sync Manager Watchdog”報錯》就是記錄解決客戶問題的一個全過程。讓我們從問題入手到分析最后再到問題的解決。

1.客戶遇到的問題

客戶設備上搭載了我們EtherCAT網絡通訊板卡，整套設備接入最終用戶的倍福控制系統中。該系統已經連接了50多臺EtherCAT從站設置，客戶的設備接在網絡的最后。

剛開始調試時一切正常，但是有天突然發現，在系統正常運行時，如果把連接到客戶設備的網線拔掉再重新插上時，設備有時可以進入OP狀態，有時無法進入OP狀態，且無法進入時設備報sync manager watchdog錯誤，并且故障的出現是隨機的，毫無規律可言。

2.嘗試解決

首先由于設備是可以進入OP狀態且正常通訊的，排除了模塊自身的硬件故障。

其次我們檢查了客戶的配置和組態，沒有發現問題。

接著由于該通訊模塊在很多客戶現場中使用，都可以正常工作，從來沒有出現過該現象。我們考慮先關閉看門狗看看是否還會報錯，做了以下嘗試：

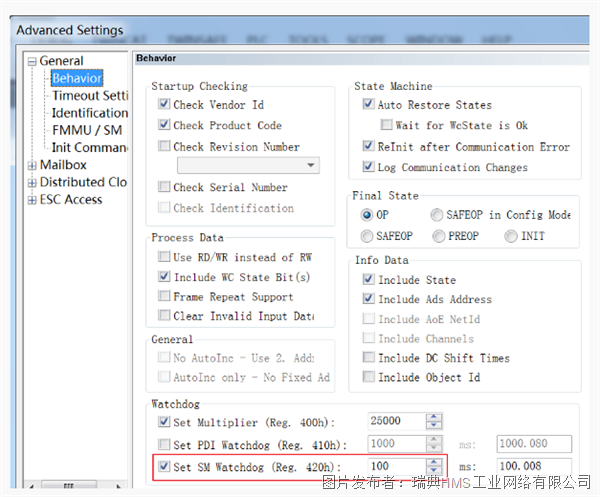

1.在TwinCAT中，在設備的Advanced Settings中關閉SM Watchdog，將下圖中紅色方框中的選項勾選掉。

結果一樣，還是會在插拔設備網線時有時能進入OP，有時報SM看門狗錯誤。

2.將PLC任務周期減小

因?yàn)榭撮T狗超時，是指在看門狗時間內主站沒有發送數據給從站，從站報看門狗超時。

將PLC任務周期減小，依據沒有效果，結果和之前一樣。

3.在設備ESI中關閉看門狗功能

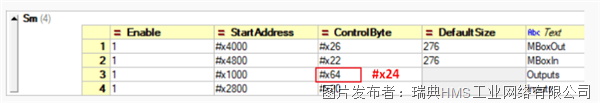

將設備ESI中的Outputs Sm2的控制字改為0x24，關閉看門狗功能。

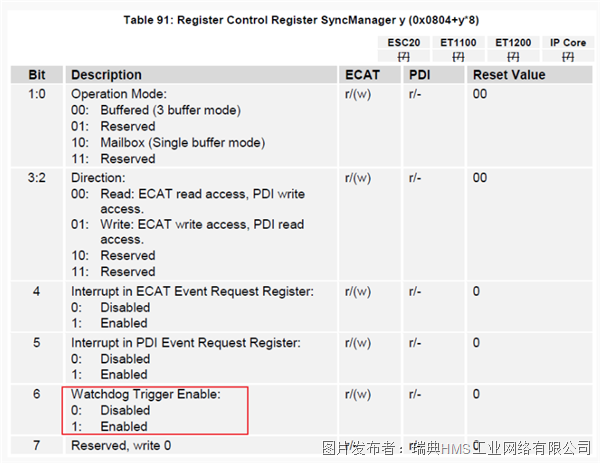

SM ControlByte含義如下：

關閉后，結果還是一樣，依據會報SM 看門狗錯誤。

此時，我們意識到客戶的問題應該與看門狗無關，但僅從TwinCAT顯示的錯誤信息中我們無法定位問題，必須要抓取底層數據報文來進行分析。

3.通過報文進行分析

通過分析抓取到的拔掉網線重連成功和拔掉網線重連不成功的報文，很快就找到了不同：

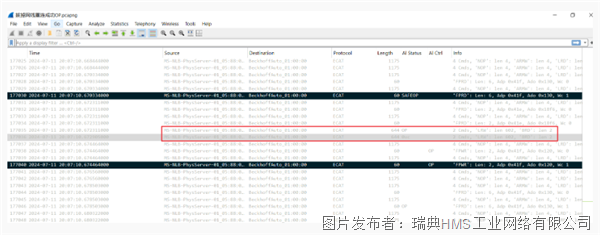

上面是拔掉網線重連成功進入OP的報文。

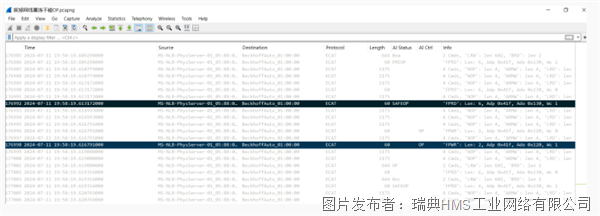

這個是拔掉網線重連無法進入OP的報文。

設備的physical address是0x41f，從上面這2個報文中可以看到，設備進入SAFEOP之后和主站發送狀態切換進入OP之間 (黑色標記的兩條報文間)，可以成功進入OP的報文比不能進入OP的報文要多兩條（紅色方框標記）。

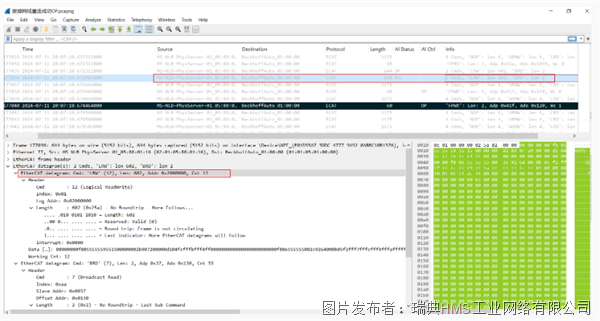

仔細看這2條報文，這是主站發送給從站的帶有邏輯讀寫的報文。

可是為什么在SAFEOP和OP之間必須要有邏輯讀寫操作呢，我們開始查EtherCAT協議手冊，在協議的Specification-Part 5,Application Layer service definition中找到了關于這條報文的解釋。

總結一下也就是說在設備從SAFEOP狀態進入OP之間，需要主站提供process data服務，否則從站停留在SAFEOP狀態，并且錯誤標志位置為TRUE。

4.解決問題

找到了問題在哪，也有了理論支撐。可是如何解決呢，這看起來是主站處理問題，于是我們?cè)诒陡５墓倬W(wǎng)以及搜索網站查找類似問題，最終在我們公司的知識庫中找到一篇文章正與我們遇到的問題相契合。

原文內容如下：

問題

當 EtherCAT 主站命令從站進入 OPERATIONAL（運行）狀態時，可能會出現從站卡在 ERROR SAFEOP 狀態的情況。

回答

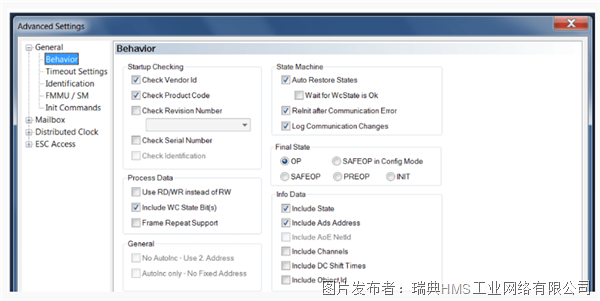

*為了避免這一問題，可以在從站的 EtherCAT 高級設置中激活 “Wait for WcState is Ok” 選項：

背景介紹

在 TwinCAT 中，標志 WcState（工作計數器狀態）協調兩個獨立運行的狀態機。

一方面，主站通過 EtherCAT 狀態機控制每個從站的狀態（其狀態有 INIT、PREOP、SAFEOP、OP）。

另一方面，PLC 的狀態機需要在從站進入 OP 狀態后立即將輸出過程數據設置為初始值。

通過激活 TwinCAT 選項 “Wait for WcState is Ok”，EtherCAT 主站在將從站狀態轉換為 OP 之前，會先等待輸出過程數據被設置。

如果缺少該選項，可能會出現“‘SAFEOP to OP!’ failed!” 錯誤，從站設備卡在 SAFEOP 狀態。 SAFEOP 狀態只允許讀取輸入過程數據。 由于從站設備無法接收輸出過程數據，因此會觸發同步管理器看門狗超時。

OK，通過文章中的背景介紹，讓我們明白了為什么把看門狗都關了設備還會報看門狗超時錯誤。同時也找到了解決辦法，需要在TwinCAT中勾選“Wait for WcState is Ok”選項。

客戶測試后也驗證了此方法是正確可行的。

關于WcState的含義和使用

The variables under WcState (working counter state) use a working counter to indicate whether the EtherCAT slave takes part in the cyclic process data traffic successfully and error-free.

The variable WcState of an EtherCAT slaves should therefore always be evaluated.

The variables are only displayed, if the EtherCAT slave is added via an EtherCAT master in TwinCAT.

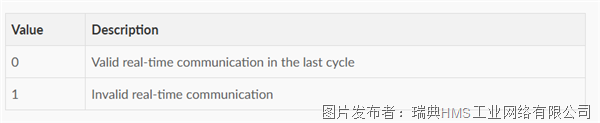

The following table shows which values the WcState variable can assume:

Invalid real-time communication may affect the process data of the other EtherCAT slaves in the same SyncUnit:

In the event of an invalid WcState, outputs can still be switched by the PLC, in order to ensure a safe state of the system.

Inputs freezes and show the last valid value. This means that old values are displayed, if the WcState assumed the value 1.

The variable InputToggle indicates whether a new valid telegram was received. The value is incremented by one after each successful cycle.

Auto Restore States: If this checkbox is checked, the EtherCAT master tries to restore the state of the EtherCAT slave automatically. If the EtherCAT slave device changes from an error state (ERR SAFE-OP, ERR OP etc.) to a valid state (SAFE-OP, OP etc.), the EtherCAT master tries to set the device to the state which the master has currently memorized for the slave device. This memorized state is the last regularly reached state of the slave device.

Wait for WcState is Ok: If this checkbox is checked, the Auto Restore States is not performed until the WcState is OK again.

至此問題終于解決，整個過程給大家留下了深刻的印象，從嘗試解決到報文分析，再找到理論支撐最后尋找解決方法成功解決問題，當然我們的產品還是非常可靠的。

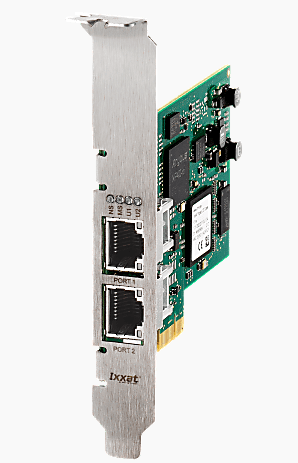

如果您對此通訊板卡感興趣，請點擊下方鏈接：
