在半導體制造、生物制藥、高純氣體輸送及超高真空系統中，管路連接件的密封性能往往決定了整個工藝系統的可靠性與產品良率。VMS金屬墊片面密封接頭能在整個系統中起到什么樣的作用？是否是一個值得大家入手的技術方案？

MS金屬墊片面密封接頭系列，以金屬對金屬密封為基礎，融合精密表面處理、低泄漏控制和全程可追溯等等，為高純度應用提供了一個值得關注的技術方案。

一、密封機理與泄漏率控制

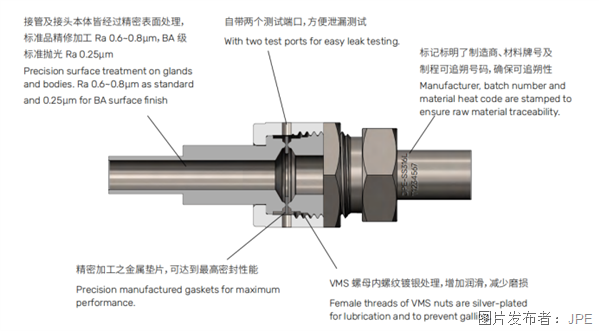

VMS（Vacuum Metal Seal）屬于典型的金屬墊片面密封接頭。其密封原理來自互鎖螺紋的軸向壓緊力——通過內外螺紋螺母的配合，金屬墊片被兩側切削凸緣壓緊，產生微觀塑性變形以填補接觸面間隙，實現金屬對金屬的直接接觸密封。這一機制與壓縮式接頭的彈性墊片密封或擴口式接頭的機械咬合有本質區別。

在泄漏性能方面，無鍍銀墊片的最大泄漏率控制在4.1×10?11 mbar·l/s量級，即使在增加潤滑鍍銀層后的版本也能達到4.1×10?? mbar·l/s的量級。對于參考基準：10??量級的氦氣漏率已是半導體特氣系統的常見要求，向下再降兩個數量級意味著接頭的密封完整性已足夠應對電子顯微鏡、粒子加速器等系統對超高真空的苛刻管控要求。

二、表面處理工藝與純度控制

高純系統對管件內壁表面質量的要求，不僅關乎密封性能，更直接影響系統的潔凈度和工藝良率。VMS系列的接管和本體通過精密表面處理達到標準Ra 0.25μm的拋光等級。相比未經處理的常規不銹鋼表面（Ra通常為0.8μm以上），這一表面精度有助于減少顆粒物和雜質的附著，降低流體通過時的流阻和污染物析出風險。

值得指出的是，在半導體超高純（UHP）應用中，表面粗糙度與顆?？刂茝娤嚓P。Ra 0.25μm的表面等級意味著系統在吹掃和維護方面具備顯著優勢，尤其是在需要杜絕殘留和死角的敏感制程中。

三、雙測試端口與現場可維護性

VMS接頭的兩端配置了泄漏測試端口。在系統初次安裝、定期保養或軟硬件改造時，這些自帶端口可直接對接氦氣質譜檢漏儀等測試設備，實現原位泄漏檢測。這一設計在一定程度上降低了傳統泄漏測試流程中的對接復雜度和系統停機時間，對需要頻繁維護驗證的半導體設備而言具有明確的工程價值。

四、全程可追溯性的體系價值

從原材料采購到制造和組裝，VMS接頭的管控體系覆蓋了產品全生命周期。管件表面標記包含了制造商標識、材料規格以及唯一的制程可追溯號碼。當某一批次的接頭在網絡中出現質量偏差或未知缺陷時，技術人員可以根據管路上的追溯碼迅速定位影響的物料批次和工藝范圍，保障體系統一的可防可控性。

五、內螺紋鍍銀的技術考量

在VMS接頭的螺紋副設計中，內螺紋被施加了鍍銀涂層，主要用來抑制螺紋副在擰緊過程中的摩擦損傷風險。鍍銀層可以降低螺母與被連接件之間的摩擦系數，減少螺紋表面冷焊或卡死的傾向。這一處理尤其適用于全金屬密封接頭在空間狹小或需要定期拆檢的工況，可以有效提升裝配操作的順暢性和使用壽命。

六、材料選型與應用場景

VMS采用高純凈316L不銹鋼材質，在工業領域屬于通用型高耐蝕奧氏體不銹鋼，在減少雜質元素析出和提升抗腐蝕性方面具有優勢。基于其密封等級和表面處理質量，該系列接頭適用于以下場景：

半導體制程設備：CVD、ALD、刻蝕、擴散、氧化、光刻等工藝氣體輸送系統

特氣供應系統：特氣柜、氣體分配面板（VMB）、大宗氣體管路

生物制藥產線：無菌工藝連接和原材料流體輸送

分析測試儀器：高純氣體供給和低背景干擾接口

七、VMS技術方案的行業定位

在流體管閥件領域，金屬面密封接頭并非新生事物，它與軟密封或機械式接頭的技術分水嶺在于泄漏等級和潔凈度控制能力。VMS系列的推出表明，高純管閥件的本土化制造已經達到了能夠對標行業主流性能水準的水平——從冶煉、精密機加工、電拋光到氦檢等關鍵質量控制環節的自主化能力逐步成熟，這對于降低高端制造業的供應鏈風險具有積極意義。

結語

VMS金屬墊片面密封接頭通過在表面粗糙度、泄漏率量級和全流程追溯三方面設置技術門檻，為半導體、生物醫藥等追求極限潔凈度和可靠性的領域提供了重要基礎元件選項。隨著先進制程和精密制造對流體純度的要求持續提升，這類核心連接技術的價值和關注度還將進一步增長。

作者單位：沅亨流體科技（JPE）
