在石油天然氣、氣/液壓管道壓力控制、儀表管道、化學取樣及水刀水切割等中高壓流體系統中，管接頭的密封可靠性直接決定著系統安全與連續運行能力。本文從材料選型、密封結構、防脫落設計和安裝驗證四個維度，系統介紹錐面螺紋中壓接頭在20000psi（約137.9MPa）壓力和540℃溫域下的技術方案，并分析其在典型工程場景中的綜合效益。

一、工程痛點與選型邏輯

管接頭是工業流體系統中數量最多、分布最廣的零部件之一，也是泄漏事故的高發部位。在壓力管道系統、儀表取樣回路和高壓水切割設備等工程場景中，接頭面臨的核心挑戰集中在三個方面：

一是高壓工況下的密封穩定性——壓力超過普通接頭的設計上限后，密封面變形、泄漏風險急劇上升；

二是高溫或溫度交變下的密封失效——密封材料老化、熱膨脹差異導致預緊力喪失；

三是振動環境中的螺母松脫——在壓縮機、泵組和海上平臺等場景中，振動造成的螺紋松動是介質泄漏和安全事故的常見誘因。

針對上述工程痛點，錐面螺紋中壓接頭提供了從材料、密封結構到安裝驗證的全鏈條技術方案。

二、核心技術參數與材料選型

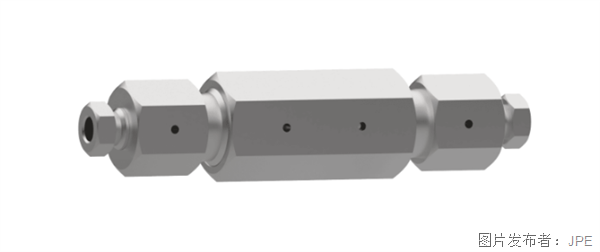

錐面螺紋中壓接頭選用316L應力硬化不銹鋼作為主體材料。316L鋼種因碳含量更低，在焊接和高溫工況下具有優于普通316不銹鋼的抗晶間腐蝕能力；應力硬化工藝在此基礎上進一步提升了材料的屈服強度，使其在高壓循環載荷工況下具有更好的抗變形能力。該接頭的關鍵設計指標如下：

最高工作壓力：20000psig（約137.9MPa）

最高工作溫度：540℃（1000℉）

尺寸規格：1/4英寸至1?英寸

連接型式：錐面螺紋（Cone & Thread）

在壓力等級上，20000psi的設計值使其覆蓋了從典型工業水刀切割系統（約30000~60000psi水壓能力的中壓側回路）、石油天然氣井口管道系統到化工中壓反應回路等廣泛的中壓應用區間。540℃的耐溫上限則將適用范圍拓展至高溫工藝介質、蒸汽系統和化工反應器取樣管線等傳統密封接頭難以勝任的工況。

三、結構設計的技術要點

1. 錐面螺紋密封結構

錐面螺紋連接通過錐形端面與螺紋的協同作用，在旋緊過程中形成金屬接觸密封。相比傳統管螺紋接頭在高頻溫度交變或壓力波動時密封性能衰減較快的問題，錐面螺紋結構在循環載荷下的密封穩定性更具優勢。

2. 左旋螺紋防脫落套環

中壓螺紋接頭在套環設計中引入了左旋螺紋，配合壓蓋螺母形成多重鎖緊機制。從工程力學角度看，左旋螺紋的旋轉方向與振動環境中的慣性作用方向相反，使螺母在振動中趨向于鎖緊狀態而非松脫。這一設計尤其適合壓縮機出口管路、泵組進出口接頭、海上鉆井平臺等持續存在機械振動的工程場景。

3. 檢測孔——安裝質量的工程判據

安裝過程中“是否到位”是現場施工中最難量化的判斷指標之一。在完成安裝后可通過該孔快速驗證接頭已經正確安裝。這一設計將安裝質量的判定從操作人員的主觀經驗轉化為客觀可觀察的工程驗證手段，在大規模管道施工和質量驗收環節具有明確的實際價值。

四、安裝規范與現場支撐

接頭產品的品質是安全運行的必要條件，但不是充分條件。沒有采用正確的安裝方式，接頭的性能和安全仍然無法得到保證。在現場工程實施中，安裝人員面臨的具體問題包括：配管走向和彎曲半徑的控制、專用安裝工具的規范使用、管端切口和去毛刺處理、安裝后的密封檢測方案等。

五、工程效益綜合分析

從全生命周期成本（TCO）角度評估，錐面螺紋中壓接頭的工程價值體現在以下維度：

可靠性提升：錐面螺紋密封結構+316L應力硬化材料，減少中高壓工況下的泄漏事故和被動停機；

安全性增強：左旋螺紋防脫落設計和檢測孔安裝驗證機制，從設計端降低了振動松脫和安裝不良兩類安全風險；

維護效率改善：統一的材質和規格平臺簡化了備件管理，標準化的安裝培訓降低了現場換裝的技術門檻和時間成本；

適用范圍拓寬：20000psi/540℃的技術指標使一套接頭方案即可覆蓋多個中壓、中高溫應用場景，降低了多標準并行帶來的采購和倉儲復雜程度。

六、結論

錐面螺紋中壓接頭系列通過316L應力硬化不銹鋼的材料選型、錐面螺紋密封結構、左旋螺紋防脫落套環以及檢測孔安裝驗證機制，為石油天然氣、儀表管道、化學取樣和水刀水切割等中高壓工況提供了一套系統化的連接方案。其20000psi/540℃的技術指標，結合配套的安裝培訓和技術支持服務，在工程可靠性與綜合經濟性之間實現了可行的技術平衡。

作者單位：沅亨流體科技（JPE）
