方案背景

目前，便攜式終端、手機、數碼攝像機等電子設備中已經廣泛使用和推廣無線充電技術。

無線充電技術的工作原理是充電底座的線圈通電之后，會在周圍產生磁場，手機里的線圈感應到磁場后產生感應電流，從而給電池充電。那么，在充電過程中如何保證有效的能量傳輸，降低無線充電過程中的能量損耗是當下國內無線充電相關生產的電子廠商所要面對的首要問題。

針對這一問題，目前國內市場上主流的解決方案是在無線充電器發射端和接收端線圈背部貼加隔磁材料。納米晶隔磁片是一種以納米晶材料為主材復合而成的磁性材料，具有高飽和磁感、低損耗以及優良的熱傳導性。能有效降低無線充電過程中的能量損耗，提升充電效率，其聚磁、隔磁以及導磁的作用，可以幫助客戶提升無線充電效率，減少發熱、減少電磁干擾。

項目痛點

納米晶隔磁片需要安裝在智能設備中，因此對其厚度及精度會有非常嚴苛的要求，而在納米晶隔磁片的制造工藝中，經熱處理、覆膜疊片、碎磁和模切等數道程序后，產品的邊緣會有毛刺狀殘留，如果不將這些殘留精準地切除掉，在裝配進智能設備成品后會影響整體性能。因此需要引入視覺系統，準確識別毛刺位置并引導激光工藝去除殘留毛刺。

案例概述

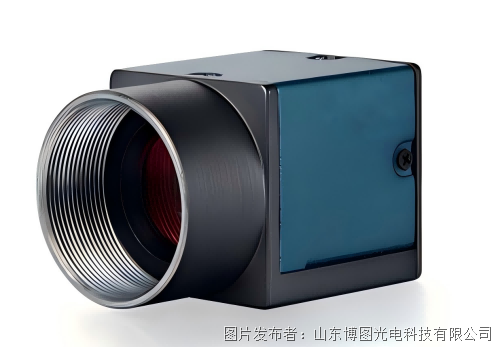

需要引導激光工藝準確切除殘留毛刺，對相機的像素要求比較高，博圖此次選用了2000萬像素面陣相機，該相機拍攝時也可滿足本項目中最大樣品55mm直徑需求。結合HALCON算法包二次開發，提供可整體定位輪廓、引導激光打標的方案，在產品容許的公差內準確地區分毛刺，準確提取產品實際邊緣輪廓。對于部分客戶需要減少CT（cycle time）的要求，本視覺系統也可以做到只提取毛刺切割部分，引導激光工藝精準去毛刺，從而實現“指哪打哪”的效果。為客戶節約成本開支，達到提速增效的最終目標。
