在液冷數據中心散熱溫控系統中，歧管鋁管承擔著冷卻液分配與匯集的核心功能，其安裝面平面度直接決定了與液冷板、快接頭等部件連接的密封可靠性。若平面度超出允許范圍，會導致密封墊片壓縮不均，進而引發冷卻液泄漏，直接影響整個散熱系統的穩定運行。因此，嚴格把控歧管鋁管平面度，是保障產品密封性與裝配質量的關鍵環節。

為滿足歧管鋁管平面度高精度、高效率的檢測需求，GL-8000系列3D線激光輪廓測量儀提供了一套非接觸式精密檢測技術方案。

一、精密測量歧管鋁管平面度的必要性

歧管鋁管多由鋁材經精密加工或焊接成型，在實際生產過程中，加工應力、夾具夾持力及焊接熱變形等因素，均可能導致其安裝面產生微觀幾何偏差，包括整體平面度超差、局部段差及表面微小缺陷等。若此類不合格產品未在生產環節及時檢出，將把泄漏風險帶入整機裝配階段，影響后續產品可靠性。因此，對歧管鋁管平面度進行精密測量，不僅是判定產品合格與否的依據，更能為加工工藝優化提供量化反饋數據，實現生產過程的精準控制。

二、GL-8000系列3D線激光輪廓測量儀的核心技術性能

GL-8000系列3D線激光輪廓測量儀基于激光三角測量原理工，經漫反射后通過光學系統成像于高分辨率傳感器，配合運動機構掃描，即可生成歧管安裝面的三維點云數據，為平面度檢測提供精準數據支撐。

該系列儀器的關鍵技術性能優勢如下：

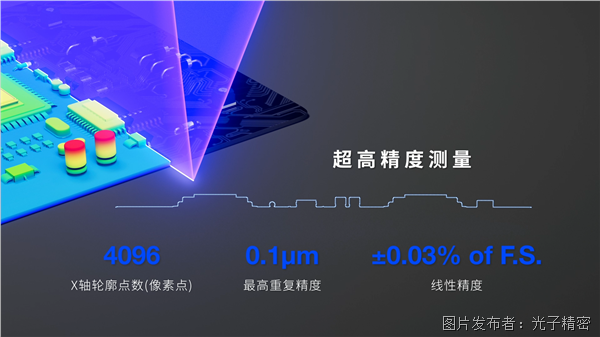

• 高精度測量：Z軸方向重復精度可達微米級，可精準分辨歧管鋁管安裝面細微的高度變化，滿足精密檢測需求。

• 高速采樣：支持49KHz的采集速度，可適配在線全檢的節拍要求，避免檢測環節拖慢生產進度。

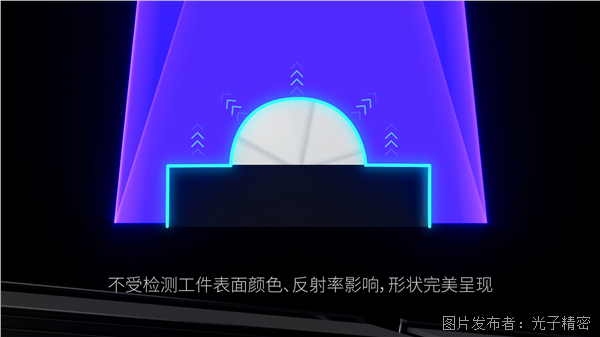

• 高動態范圍成像：具備HDR成像功能，可同時處理鋁制高反光表面與深色氧化區域的信號，有效避免反射飽和或信號丟失，確保測量數據的完整性。

• 高細節捕捉：單條輪廓包含4096個的數據點，可清晰呈現歧管安裝面的復雜形狀細節。

三、GL-8000系列儀器的具體檢測項目

針對液冷歧管鋁管的檢測需求，該儀器可一次性完成多項核心檢測任務，無需拆分工位，提升檢測效率的同時保障檢測覆蓋面：

• 整體安裝面平面度測量：將掃描獲取的三維點云數據擬合成參考平面，計算整個安裝面上各點相對于參考平面的最大正向與負向偏差差值（即平面度值），測量結果以數值形式輸出，可直接與預設公差帶對比，快速判定合格與否。

• 多管口連接面段差測量：針對歧管的多個分支接口，分別提取各接口法蘭面的高度數據，計算不同接口間的高度差（段差），判斷各分支在裝配時是否存在階梯狀錯位，避免裝配隱患。

• 局部表面缺陷檢測：在獲取輪廓數據的同時，自動識別加工或轉運過程中產生的劃痕、凹坑、凸起等表面缺陷，通過設定深度閾值，系統可自動標記超出允許范圍的損傷，實現缺陷精準篩選。

四、GL-8000系列儀器對工業質量與檢測效率的提升路徑

（一）提升產品質量，降低風險

• 全數檢測替代抽檢：憑借高速掃描性能，可將檢測節點設置在產線關鍵工序后（如精加工后、清洗前），對每件歧管進行檢測，消除抽檢帶來的漏檢風險，從源頭把控產品質量。

• 量化判定減少人為誤差：儀器輸出的平面度、段差等數據均為數值化結果，判定標準固定統一，避免了人工使用塞尺、打表法帶來的主觀讀數差異，提升檢測結果的準確性與一致性。

• 制程反饋實現精準控制：將測量數據實時上傳至質量管理系統，當數據接近控制上限時，可提前預警并調整加工參數，實現生產過程的閉環控制。

（二）提升檢測效率，適配產線節拍

• 單次掃描完成多項檢測：一次掃描即可同步獲取平面度、段差、表面缺陷等多類信息，無需拆分多個工位分別檢測，大幅縮短檢測流程。

• 自動化集成適配產線：可固定安裝于自動化檢測站，由機器人或直線模組帶動歧管勻速通過激光線，單件檢測耗時控制在數秒至十數秒內，與產線生產節拍完美匹配，不影響整體生產效率。

• 自動分揀實現高效流轉：檢測完成后自動判定合格與否，并向PLC發送分揀信號，驅動下料機構將不良品排出至待處理區，實現檢測、分揀一體化，減少人工干預。

液冷歧管鋁管的平面度是影響液冷數據中心散熱系統密封性能的關鍵幾何參數，直接關系到整個系統的穩定運行。GL-8000系列3D線激光輪廓測量儀憑借微米級Z軸重復精度、高速采樣、高動態范圍成像等核心優勢，實現了對歧管鋁管安裝面的非接觸式全數精密檢測，可全面完成整體平面度、多接口段差、表面缺陷及輪廓尺寸等多項檢測任務。將該儀器集成至自動化產線，既能以量化數據驅動生產質量管控，又能將檢測周期壓縮至產線允許范圍內，最終實現產品可靠性與檢測效率的雙重提升，為液冷數據中心散熱系統的穩定運行提供有力保障。
