在現代工業自動化中，radar level sensor（雷達物位傳感器）已經成為液位與料位測量領域的重要技術之一。由于其穩定性高、適應性強以及對惡劣工況的良好耐受性，雷達測量技術在石油化工、能源、電力、食品加工等行業得到廣泛應用。

　　本文將系統介紹雷達物位傳感器的基本概念、工作原理、類型差異、應用優勢以及選型要點，幫助工程技術人員更全面地了解這一關鍵儀表。

一、雷達物位傳感器關鍵要點

　　在深入了解雷達物位傳感器之前，可以先把握以下幾個核心信息：

1. 工作原理 　　雷達物位傳感器通過發射微波信號，并接收物料表面反射回來的回波信號，根據電磁波往返時間計算出傳感器與物料表面的距離，從而得到液位或料位高度。

2. 典型應用行業 　　雷達物位傳感器適用于多種工業領域，例如：

? 石油與天然氣

? 化工與石化

? 制藥行業

? 食品與飲料

? 環保水處理

? 礦山與散料倉儲

　　特別是在高溫、高壓、腐蝕性或粉塵較多的環境中，雷達測量往往比其他技術更加穩定可靠。

3. 校準方式 　　雷達物位計通常通過設置量程上下限進行標定，并利用4–20mA信號輸出與控制系統進行對應匹配，以實現精準測量。

4. 與超聲波物位計的區別 　　雷達物位計采用微波技術，不受溫度、壓力、蒸汽或粉塵影響；而超聲波依賴聲波傳播，因此容易受到環境因素干擾。

5. 接觸式與非接觸式雷達差異 　　雷達物位傳感器可分為非接觸式雷達和導波雷達兩種。兩者均基于微波原理，但測量方式有所不同。

二、什么是雷達物位傳感器？

　　雷達物位傳感器（Radar Level Sensor），也常被稱為雷達物位變送器，是一種基于微波測距技術實現連續物位監測的工業測量設備，廣泛應用于液體、固體及各種復雜工況環境中。其核心工作原理是利用電磁波進行距離測量，通過時間差計算實現物位高度的精確轉換。

　　在實際運行過程中，設備首先通過天線向被測介質表面發射高頻微波信號，這些電磁波以接近光速的速度向前傳播。當微波信號接觸到物料表面時，由于介電常數差異，會產生明顯的反射信號。反射回來的回波信號再次被天線接收，并傳輸至內部信號處理單元進行分析。

　　系統通過計算微波信號從發射到返回所經歷的時間（即飛行時間），結合已知的電磁波傳播速度，精確計算傳感器與物料表面之間的距離。隨后，設備根據安裝位置的固定參數，將測得的距離數據轉換為實際物位高度，并以模擬量或數字信號形式輸出給控制系統。

　　由于電磁波傳播速度極為穩定，且不受溫度、壓力、粉塵、蒸汽等環境因素顯著影響，因此雷達物位傳感器在高溫、高壓、腐蝕性或粉塵較多的工況中仍能保持可靠測量性能。同時，現代雷達技術結合先進的信號處理算法，可以有效識別真實回波并抑制干擾信號，從而進一步提升測量穩定性與準確性。

三、雷達物位傳感器的工作原理

　　雷達測量技術本質上是一種飛行時間（Time of Flight）測量方法。

　　傳感器發射的微波以接近光速的速度傳播，當遇到物料表面時會產生反射信號。通過計算信號的往返時間，即可得到距離：

距離 = 電磁波傳播速度 × 時間 / 2

　　通過已知安裝高度，系統即可計算出當前的物位高度。

　　現代雷達物位計還會結合數字信號處理算法，對回波信號進行過濾、識別與分析，從而提高測量穩定性。

四、雷達物位傳感器的主要類型

　　根據測量方式不同，雷達物位傳感器通常分為兩大類：

1 非接觸式雷達物位傳感器

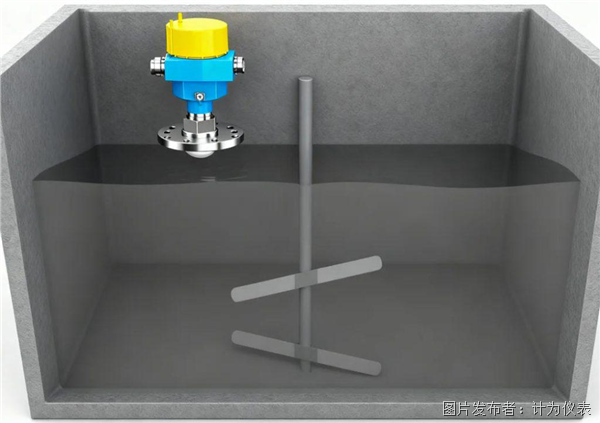

　　非接觸式雷達通過天線發射微波信號，信號直接在空氣中傳播并在物料表面反射回來。

其特點包括：

? 不接觸被測介質

? 適用于液體或固體料位測量

? 維護需求低

? 安裝相對簡單

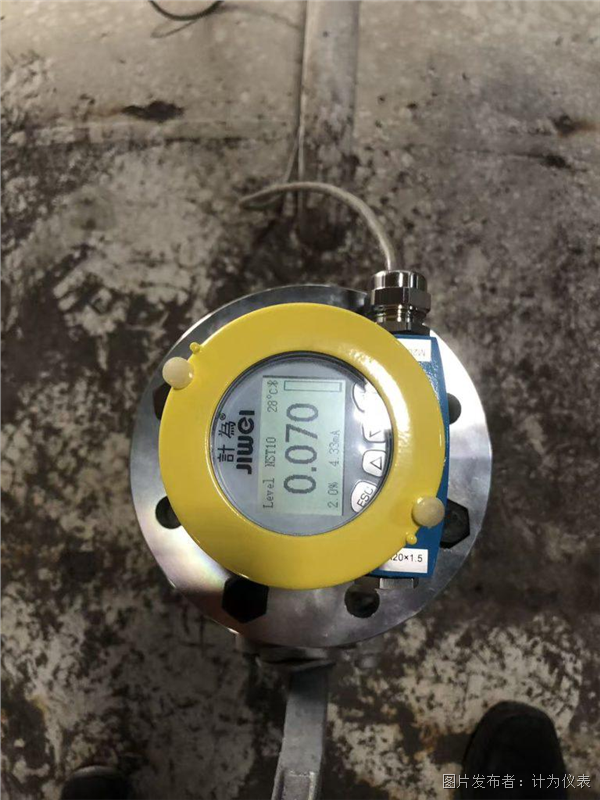

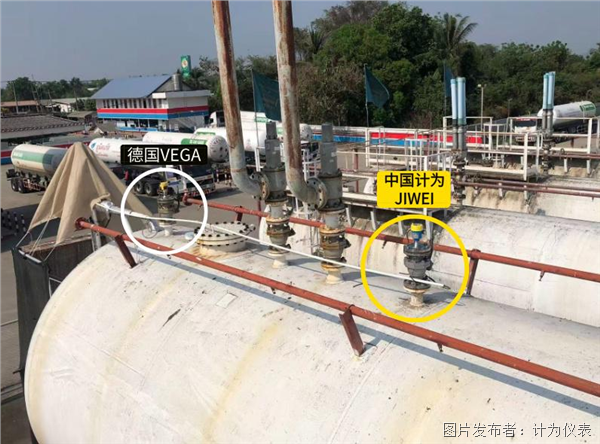

　　例如深圳計為的 JWrada? 系列雷達物位計，便屬于典型的非接觸式雷達設備，廣泛應用于儲罐、料倉以及過程容器測量。

2 導波雷達物位傳感器

　　導波雷達則通過金屬探桿或纜繩傳導微波信號，信號沿探桿傳播，當遇到物料表面時產生反射。

　　導波雷達具有以下特點：

? 信號傳播路徑穩定

? 可測量液體與界面

? 抗干擾能力較強

　　例如油水界面測量、乳化液檢測等場景，導波雷達往往更具優勢。

五、非接觸式雷達與導波雷達的區別

　　雖然非接觸式雷達與導波雷達均采用微波測量原理，但在結構形式與應用場景方面存在明顯差異，因此在實際工程選型中需要根據具體工況進行合理選擇。兩種技術的核心原理相同，都是通過發射電磁波并接收反射回波來計算物位，但信號傳播路徑不同，從而決定了其適用范圍的區別。

　　在測量方式上，非接觸式雷達的微波信號通過空氣直接傳播至物料表面，不與被測介質發生物理接觸，因此屬于無接觸測量方式，適用于需要保持清潔或避免污染的場合。而導波雷達則通過金屬探桿或纜繩引導微波信號沿著波導結構傳播，信號在探桿上運行，并與介質接觸后產生反射，從而實現測量。這種結構使其在特定應用中具有更強的信號穩定性。

　　在適用介質方面，非接觸雷達通常適合用于大型液體儲罐、散裝固體料倉以及具有腐蝕性的介質環境，尤其是在高溫、高壓或粉塵較多的工況中表現穩定。導波雷達則更適用于界面測量，例如油水界面檢測，同時在小型容器、空間受限設備以及液體波動較明顯的場景中具有較好的適應性。

　　在安裝結構方面，非接觸式雷達結構相對簡單，只需將設備安裝在容器頂部即可完成測量；而導波雷達由于需要探桿或纜繩結構，因此在安裝時需確保探桿長度與容器高度匹配，并注意避免機械干涉。總體而言，非接觸雷達更適合通用連續測量，而導波雷達更適合界面測量與特定復雜工況。

六、非接觸式雷達物位計的優勢

　　在工業現場應用中，非接觸式雷達物位測量技術展現出多方面的綜合優勢，因此被廣泛應用于各類過程控制與庫存管理場景。首先，在適應性方面表現突出，該類設備可用于液體、散裝固體、粉體以及漿料等多種介質類型，適用范圍廣，能夠滿足不同工藝流程的測量需求。無論是儲罐、料倉還是開放式容器，均可實現穩定的連續物位監測。

　　其次，非接觸式雷達具有較強的抗環境干擾能力。由于其采用微波電磁波作為測量信號，信號傳播不依賴空氣中的聲波介質，因此不會受到風速變化、蒸汽干擾、粉塵濃度或環境溫度波動的顯著影響。在高溫、高壓或蒸汽較多的工況下，依然能夠保持可靠運行，適用于復雜工業環境。

　　在維護方面，非接觸式雷達結構內部通常無機械運動部件，減少了因磨損或卡滯帶來的故障風險，從而降低維護頻率和長期運行成本。這種結構設計有助于提升設備壽命，并提高整體運行穩定性。

　　在測量性能方面，現代80GHz高頻雷達技術能夠提供更窄的波束角和更強的信號聚焦能力，實現更高分辨率的回波識別，部分應用場景可達到毫米級測量精度。這使其在小型容器或復雜結構環境中同樣具備良好表現。

　　此外，非接觸式雷達在安裝與調試方面也較為簡便，通常只需進行頂部安裝即可投入使用，無需與介質接觸或設置復雜機械結構，安裝過程高效，調試流程相對直觀，適合快速部署與現場改造項目。

七、導波雷達的優勢與局限

　　導波雷達在某些工況下表現出獨特優勢。

主要優勢

? 可抑制泡沫和蒸汽干擾

? 適合界面測量

? 對液面波動不敏感

? 穩定性較高

可能限制

? 測量距離通常較短

? 需要探桿結構

? 在部分衛生級行業應用受限

　　因此在實際工程中，需要根據工況選擇合適技術。

八、JWrada? 雷達物位計的軟件優勢

　　在雷達測量技術不斷發展的今天，軟件能力正在成為雷達物位計性能的重要組成部分。

　　深圳計為推出的 JWrada? 雷達物位計在軟件系統方面具有顯著優勢。

　　其中一個核心競爭力是自主研發的軟件平臺。

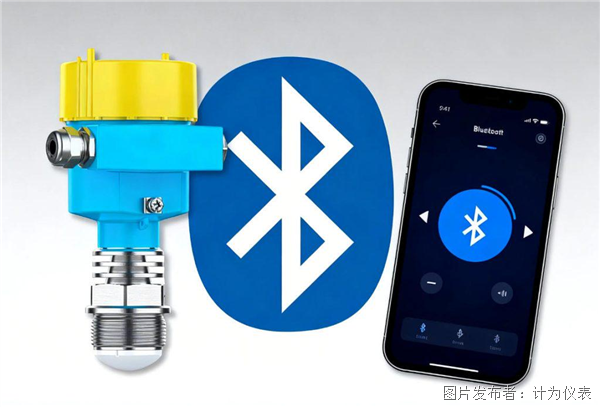

　　設備支持多種智能功能，包括：

? 軟件在線升級

? 工況調試

? 參數配置管理

? 故障代碼診斷

? 回波信號分析

　　工程師能夠通過系統查看設備運行狀態，并對測量參數進行優化調整。

云端遠程調試能力

　　JWrada? 系列還支持基于云服務器的遠程調試機制。

　　通過該技術，工程師可以與現場人員進行遠程協同調試，實現：

? 實時查看設備運行狀態

? 遠程讀取回波曲線

? 實時分析 EFT 曲線

? 遠程修改參數設置

　　調試過程中，工程師可根據實際工況對算法參數進行優化，使設備在復雜環境下仍能保持穩定測量。這一功能大大提高了設備調試效率，也減少了工程師頻繁出差的成本。

　　目前，該云端調試解決方案完全由深圳計為自主開發，在國內同類產品中具有明顯技術優勢。

九、雷達物位計與超聲波物位計的區別

　　在物位測量技術中，雷達與超聲波是兩種常見且應用廣泛的連續測量方案，二者在工作原理、適用環境以及性能表現方面存在明顯區別，因此在實際選型過程中經常被進行對比分析。

　　首先，在測量原理方面，兩種技術采用的信號類型不同。雷達物位測量基于微波電磁波技術，通過發射高頻微波信號并接收反射回波來計算距離；而超聲波物位測量則依賴聲波在空氣中的傳播時間進行測距。由于電磁波與聲波的物理特性不同，其傳播方式和穩定性也存在差異。

　　其次，在環境影響方面，雷達技術具有更強的抗干擾能力。雷達信號屬于電磁波，不依賴空氣作為傳播介質，因此對溫度變化、壓力波動、蒸汽環境或粉塵干擾的敏感度較低。相比之下，超聲波信號需要通過空氣傳播，容易受到溫度梯度、氣流變化、蒸汽濃度以及氣體成分影響，從而可能對測量結果造成一定偏差。在復雜工況下，雷達技術通常表現出更好的穩定性。

　　在測量距離方面，雷達物位計具有明顯優勢。現代雷達技術可實現數十米甚至上百米的測量范圍，適用于大型儲罐、高位料倉以及大型工業容器。而超聲波設備的有效測量距離通常相對較短，在遠距離或強干擾環境中性能可能受限。

　　綜合來看，在高溫、高壓、蒸汽較多或粉塵濃度較高的復雜工業環境中，雷達物位測量方案通常更加穩定可靠，能夠提供更高精度與更強適應性的連續物位監測能力。

十、雷達物位計的選型建議

　　在選擇物位測量儀表時，應結合以下因素：

介質類型

? 液體

? 固體

? 漿料

工況環境

? 溫度

? 壓力

? 腐蝕性

測量距離

　　大容器或高料倉通常更適合雷達測量。

測量目標

? 點位報警

? 連續物位

? 界面測量

根據不同需求選擇合適的傳感器技術。

結語

　　隨著工業自動化的發展，雷達物位傳感器在過程控制中的重要性不斷提升。憑借高精度、強抗干擾能力以及廣泛適用性，雷達技術已經成為許多復雜工況中的首選方案。

　　與此同時，智能化軟件系統也正在成為儀表競爭力的重要組成部分。像 JWrada? 雷達物位計這樣結合先進硬件與自主軟件平臺的產品，不僅提升了測量性能，也為遠程運維和智能調試提供了新的可能。

　　未來，隨著工業物聯網與智能制造的發展，雷達物位測量技術將繼續在更多行業中發揮關鍵作用。
