在遠洋運輸過程中，污油艙承擔著極為關鍵卻常被忽視的角色。尤其是在油輪及化學品船舶上，污油艙用于收集清艙過程中產生的洗艙水、殘油、化學品混合液等復雜介質。液位數據的準確與否，直接影響清艙效率、裝卸節奏與航行安全。

　　針對這一特殊工況，深圳計為自動化 推出的 JWrada?-32 雷達液位計，在多個船舶項目中穩定運行，成為船舶污油艙液位監測的可靠解決方案。

JWrada?-32 雷達液位計

一、污油艙液位測量面臨哪些挑戰？

　　根據實際船舶應用數據分析，污油艙（污油水儲罐）通常呈現出較為典型且復雜的工況特征。該測量點主要用于連續液位監測，傳感器通常安裝于儲罐頂部，以實現非接觸式空間測量。常見最大量程約為 6 m，屬于中小量程液位應用場景。

　　在介質方面，污油艙內通常包含洗艙水以及不同類型的化學清洗劑，同時混有食用油、燃油殘留或其他油類物質，形成多相混合介質。這類介質的物理特性變化較大，密度與介電常數不穩定，給液位信號識別帶來一定挑戰。

　　工藝溫度一般處于 +10 ℃ 至 +40 ℃ 區間，屬于微負壓與微正壓交替存在的工況環境。在船舶航行或裝卸過程中，罐內壓力可能因通風系統運行或液體進出而發生動態波動。

　　此外，該應用場景還存在多種特殊挑戰，包括明顯的泡沫層形成、油水自然分層現象以及不同介質界面疊加等情況。泡沫厚度不穩定，多層反射信號容易影響測量判斷；油水混合界面復雜，若信號處理能力不足，可能導致測量波動。

　　因此，盡管從量程角度看僅為 6 米，但從介質特性、界面結構以及動態環境來看，污油艙液位測量實際上屬于典型的復雜界面工況應用，對測量?jī)x表的穩定性、信號處理能力及抗干擾性能提出了較高要求。

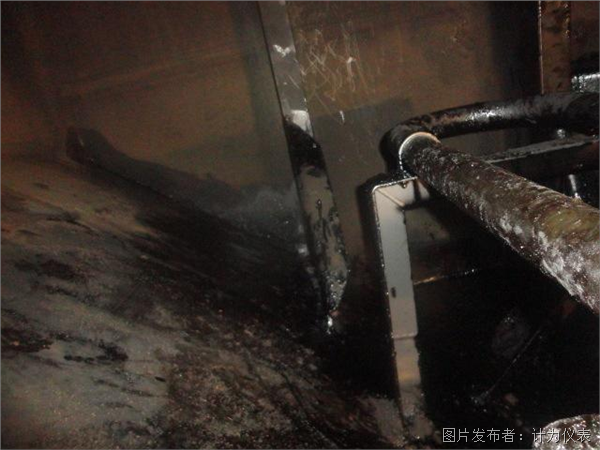

污油艙

1、泡沫干擾嚴重

　　洗艙過程中大量水流沖刷殘油與化學品，極易產生厚泡沫層。傳統接觸式儀表容易被掛料或誤觸發，而低頻雷達在泡沫表面可能產生虛假回波。

2、小界面分層明顯

　　洗艙液中常出現油水分層、輕重組分疊加現象。界面反射信號復雜，若算法處理能力不足，易出現跳變或漂移。

3、 船體晃動影響回波穩定性

　　船舶在航行或裝卸作業中會產生橫搖與縱搖，對液面穩定性產生動態擾動。因此，污油艙液位計必須具備：抗泡沫能力強、信號處理穩定、維護量低、長期運行可靠。

二、為什么選擇計為JWrada?-32雷達液位計？

　　針對船舶污油艙（Slop Tank）在泡沫干擾、油水分層、壓力波動及冷凝環境下的測量挑戰，JWrada?-32 雷達液位計提供了結構穩定、算法先進、運行可靠的綜合解決方案，能夠滿足船舶連續運行環境下的長期監測需求。

1、 高頻雷達技術，穩定識別真實液面

　　JWrada?-32 采用高頻雷達測量原理，波束角小，能量集中，信號指向性強。在存在泡沫層或輕微界面分層的情況下，設備能夠有效識別真實液面回波，降低泡沫干擾帶來的誤判風險。

　　在典型6米量程應用中，設備可實現穩定連續輸出，數據響應平穩，無明顯跳變，適用于船舶清艙過程中的動態液位變化監測。

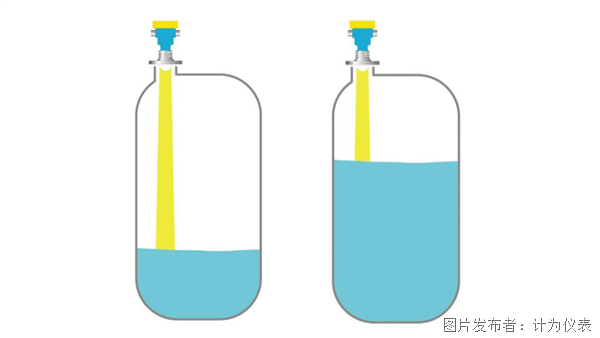

JWrada?-32高頻雷達液位計抗泡沫液位測量

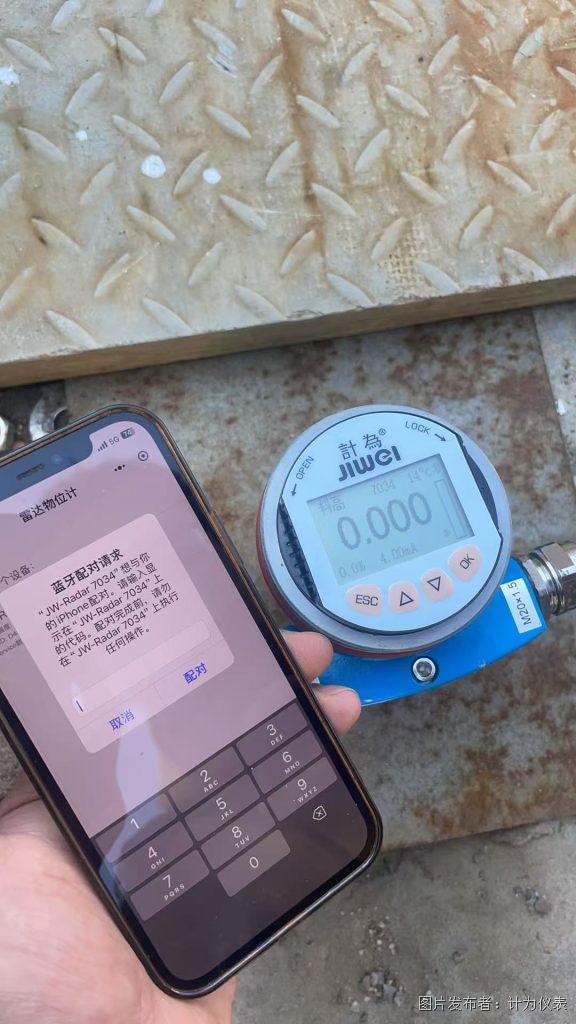

2、核心軟件能力，支持云端遠程智能調試

　　JWrada? 系列的核心競爭力之一在于其自主研發的軟件系統。

　　產品不僅具備穩定的硬件結構，更集成了完善的智能信號處理平臺，支持：

? 軟件在線更新

? 工況參數調試與優化

? 參數設置與系統配置

? 故障碼實時查看與診斷

? 回波曲線分析

? EFT 曲線分析

　　值得關注的是，JWrada? 雷達物位計支持基于云服務器的遠程調試機制。工程師可通過云端與現場人員進行一對一協同調試，實時查看設備運行狀態，并同步獲取回波曲線與 EFT 曲線數據，進行專業判斷與分析。

JWrada? 雷達液位計系列的核心優勢之一，在于其自主研發的軟件系統與信號處理平臺

　　該機制可實現：

? 遠程參數優化

? 快速排除干擾信號

? 針對現場工況進行定制化算法調整

? 提升復雜環境下的測量穩定性

? 減少現場人工登船調試次數

　　所有軟件功能均由計為自主研發完成，在系統架構與遠程調試能力方面具有明確技術優勢。

3、適應微負壓與微正壓工況

　　污油艙在清艙與通風過程中，通常處于 -200 mbar 至 +400 mbar 的壓力波動范圍內。JWrada?-32 在常壓及微壓變化環境下運行穩定，不受氣相壓力變化影響，可保持連續可靠的液位輸出，確保數據完整性。

4、抗冷凝結構設計，適應高濕環境

　　船舶污油艙內部濕度較高，洗艙作業后易形成冷凝水。JWrada?-32 在天線結構與密封設計方面進行了優化，有效降低冷凝附著對信號的影響，提升長期運行穩定性。

　　該設計優勢可帶來：

? 減少維護頻率

? 降低清潔需求

? 延長設備使用周期

? 降低人工登罐安全風險

5、滿足連續運行的可靠性要求

JWrada?-32雷達液位計船舶復雜工況穩定測量

　　船舶運營環境具有動態性和長期連續運行特點。JWrada?-32 在硬件結構、信號算法與軟件系統層面形成完整解決方案，可在復雜界面環境中保持穩定測量，適用于：

? 油輪

? 化學品船

? 洗艙系統

? 污油回收系統

　　在實際項目中，設備可支持長期無人值守運行，數據輸出穩定，為船舶清艙流程與裝卸管理提供可靠依據。

三、項目運行效果反饋

　　在某遠洋油輪項目中，兩只污油艙分別安裝了 JWrada?-32 雷達液位計，用于清艙過程及后續液位管理監測。

　　設備投入運行后，實現了：

? 24小時連續液位監測

? 洗艙作業期間實時數據反饋

? 裝卸過程中的液位記錄與追溯

　　系統運行滿一年后，根據現場維護記錄與船務反饋情況：

? 未出現因泡沫或界面干擾導致的誤報警情況

? 未進行過開罐式維護

? 設備持續穩定運行，數據輸出保持連續性

　　在實際裝卸調度中，穩定可靠的液位數據為操作人員提供了清晰依據，有助于更合理安排清艙與轉運節奏，減少因數據不確定性帶來的等待時間，從而提升整體作業的可控性。

　　該項目反饋表明，JWrada?-32 在復雜洗艙工況下具備良好的長期穩定性與運行可靠性，能夠滿足船舶連續作業環境對液位監測系統的基本要求。

四、對船東與船廠的實際價值

可靠運行，保障清艙流程

　　液位精確可控，避免溢流或抽空風險，確保清艙作業順利進行。

提升裝卸效率，增加船舶運營時間

　　穩定的液位數據使裝卸調度更合理，減少因儀表異常造成的延誤。對于商業航運而言，穩定運行時間即是直接收益。

維護成本低，長期使用更經濟

　　非接觸測量結構減少磨損部件，無需定期更換機械組件。長期使用成本顯著低于傳統接觸式方案。

五、為什么雷達液位計更適合污油艙？

　　相比機械式浮子、差壓或其他接觸式測量方式，雷達液位計具有明顯優勢：

? 不受介質密度變化影響

? 不受泡沫層厚度顯著干擾

? 不接觸腐蝕性混合液

? 無運動部件

　　尤其在含化學清洗劑與油脂混合液的環境下，雷達液位計更具穩定性與安全性。

六、結語

　　船舶污油艙雖不是主儲運艙室，卻直接影響清艙效率與運營節奏。在復雜洗艙環境下，選擇一款可靠的雷達液位計，是確保船舶高效運轉的關鍵。

　　深圳計為自動化 推出的 JWrada?-32 雷達液位計，在6 m量程污油艙應用中已獲得成熟驗證。面對泡沫、分層與壓力波動等挑戰，依然保持穩定輸出。

　　對于追求長期穩定運行與低維護成本的船東與船廠而言，這不僅是一臺液位計，更是一套可靠的運行保障方案。
