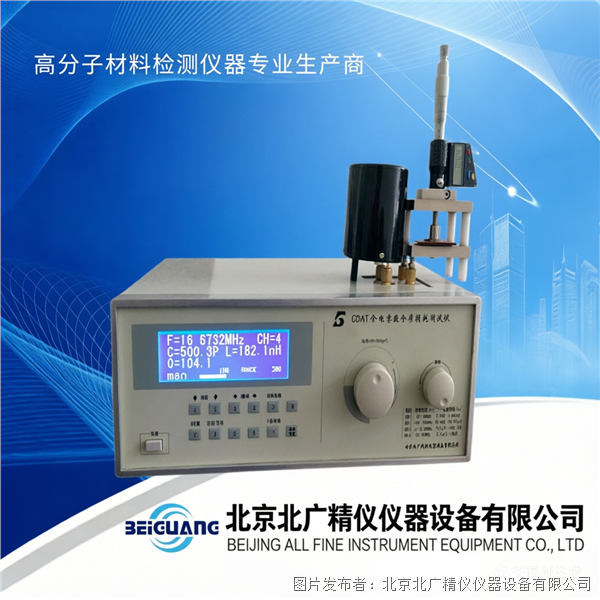

在電子陶瓷、裝置瓷、電容器陶瓷、特種陶瓷以及無機非金屬新材料研發領域，介電常數與介質損耗角正切值是評判材料電氣性能、高頻適用性、絕緣可靠性和電容器設計參數的核心指標。GB/T1409-2006陶瓷片介電介損測試儀GDAT-A作為一款基于高頻諧振法（Q表法）設計的精密介電性能檢測儀器，嚴格遵循GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》國家標準，能夠在10kHz~50MHz（依配置可擴展至70MHz、100MHz乃至160MHz）的寬頻范圍內，對陶瓷片、裝置瓷、電瓷、云母、玻璃、復合材料等固體絕緣材料的相對介電常數（ε）和介質損耗角正切值（tanδ）進行高精度測定。GB/T1409-2006陶瓷片介電介損測試儀GDAT-A采用單片計算機作為控制核心，測量核心運用了頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換、數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，廣泛適用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究，是電子元器件結構陶瓷、高頻瓷、電容器介質、天線罩復合材料等高端材料研發的必備檢測裝備。

一、GB/T1409-2006標準深度解讀與陶瓷片測試合規要求

1. 標準權威定位與適用范圍

GB/T1409-2006是由全國電氣絕緣材料與絕緣系統評定標準化技術委員會歸口、中國電器工業協會主管的國家標準，于2006年2月15日發布，2006年6月1日起實施，全部代替GB/T1409-1988，修改采用IEC60250:1969國際標準。該標準規定了電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦測量方法，適用于液體、易熔材料以及固體材料，全面覆蓋陶瓷介質、玻璃基板、環氧樹脂復合材料、絕緣薄膜、橡膠、塑料、云母等全部電介質材料。

對于陶瓷材料而言，標準明確其屬于"固體絕緣材料"范疇，要求測試儀器在較寬頻范圍內具備連續可調輸出能力，可完成工頻、音頻、高頻多頻段單點測試，用于分析陶瓷材料在不同交變電場頻率下的極化損耗變化規律。標準推薦的諧振法（即Q表法）正是GDAT-A采用的核心測量原理，這使得該設備從設計源頭即與國家標準完全對齊。

2. 陶瓷片試樣制備與電極系統規范

GB/T1409-2006對固體絕緣材料試樣制備提出了嚴格的量化要求。對于陶瓷片類硬質材料，標準規定可采用金屬箔電極（純錫、鉛或其合金，厚度最大100μm；或厚度小于10μm的鋁箔，但鋁箔在高溫高濕下易形成絕緣氧化膜，此時宜用金箔）、燒熔金屬電極（銀普遍使用，高溫高濕下最好采用金）、噴鍍金屬電極（鋅或銅可直接噴鍍在粗糙表面成膜）。

在電極系統結構上，GDAT-A配置的測試裝置由二只測微電容器組成：平板電容器一般用來夾持被測陶瓷樣品，極片尺寸提供Φ25.4mm與Φ50mm兩種規格，極片間距可調范圍≥10mm（BH916測試裝置間距可調范圍≥15mm），分辨率達±0.01mm；圓筒電容器是一只分辨率高達0.0033pF的線性可變電容器，其電容量線性為0.33pF/mm±0.05pF，長度可調范圍≥0~20mm，分辨率±0.01mm，夾具插頭間距25mm±1mm。整套夾具的損耗角正切值≤4×10^(-4)（1MHz時），確保了對低損耗陶瓷材料測量的適配性。

3. 諧振法（Q表法）的國標測試程序

GB/T1409-2006推薦的Q表法測試程序為：首先將平板電容器極片間距設定為3mm，圓筒電容器置于12.5mm處，把被測陶瓷樣品放置于二極片之間夾住；調節Q表的調諧電容器使其諧振，讀取Q值記為Qt，調諧電容刻度記為Ct；松開平板電容器極片取出樣品，但保持極片距離不變，再次調節調諧電容器使回路諧振，讀取無樣品時的Q值Qo和電容值C0；絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化值而換算得到的，同時由平板電容器的刻度讀值變化而換算得到介電常數。

GDAT-A正是嚴格遵循這一國標程序，通過單片計算機控制實現測量過程的自動化，將傳統Q表中需要人工搜索諧振點、人工切換Q值量程、人工讀取刻度換算的繁瑣流程，革新為頻率數字鎖定、諧振點自動搜索、Q值量程自動轉換、數值直接顯示的智能化測量。

二、高頻諧振法（Q表法）的工作原理

1. 諧振法測量的物理基礎

高頻諧振法建立在LC串聯諧振回路的理論基礎上。GDAT-A構建一個包含標準電感L、平板測量電容器（夾持陶瓷樣品）和精密線性可變圓筒電容器Cv的諧振回路，該回路與高頻信號源耦合。

測試過程分為兩步：

第一步——空載諧振：在不放置陶瓷試樣時，調節高頻信號源的頻率和可變電容器Cv，使LC回路的品質因數Q值達到最大值，此時電路處于串聯諧振狀態。

第二步——加載諧振：將待測試陶瓷片夾入平板電容器的兩個極片間，由于試樣的引入改變了極片間的填充介質，等效為增加了電容（ΔC）并引入了電導（Gx），導致回路失諧（Q值降低）。通過調節Cv（以恢復部分諧振）或記錄電路參數的變化（通常伴隨小幅頻率微調以實現諧振點搜索），并結合標準程序，即可推算出試樣的電容值變化ΔC和等效電導變化，進而計算出相對電容率（εr）與介質損耗因數（tanδ）。

2. GDAT-A的技術革新

GDAT-A以單片計算機作為儀器的控制核心，測量核心采用了四項關鍵技術革新：

頻率數字鎖定技術：采用DDS（直接數字頻率合成）信號源，頻率指示誤差達1×10^(-6)±1，確保了測試頻率的超高精度與長期穩定性，避免了傳統Q表因頻率漂移導致的測量誤差。

標準頻率測試點自動設定：儀器內部預設標準頻率測試點，可根據陶瓷材料的測試需求自動設定或手動設定，覆蓋10kHz~50MHz（依配置可擴展至70MHz、100MHz、160MHz）的廣闊頻段。

諧振點自動搜索：改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留原Q表中自動穩幅技術。Q值自動鎖定，無需人工搜索諧振點，大幅提升了測試效率與測量值精確性。

Q值量程自動轉換：Q值量程分檔30、100、300、1000，支持自動換檔或手動換檔，Q值合格指示預置功能范圍5~1000，可適應從高損耗到低損耗陶瓷材料的全量程測量需求。

3. 多用途、多量程的阻抗測試能力

GDAT-A不僅是一臺介電常數介質損耗測試儀，更是一臺通用、多用途、多量程的阻抗測試平臺。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值、電感器的電感量和分布電容量、電容器的電容量和損耗角正切值、電工材料的高頻介質損耗、高頻回路有效并聯及串聯電阻、傳輸線的特性阻抗等。這種多功能性使GDAT-A成為電子材料實驗室的核心裝備。

三、核心功能與技術特點

1. Q值測量性能卓越

GDAT-A的Q值測量范圍2~1023，量程分檔30、100、300、1000，支持自動換檔或手動換檔。在標稱誤差方面：

頻率范圍20kHz~10MHz：固有誤差≤5%±滿度值的2%，工作誤差≤7%±滿度值的2%

頻率范圍10MHz~60MHz：固有誤差≤6%±滿度值的2%，工作誤差≤8%±滿度值的2%

Q值合格指示預置功能范圍5~1000，Q值自動鎖定，無需人工搜索諧振點。

2. 寬頻信號源覆蓋

GDAT-A采用DDS信號源，信號源頻率覆蓋范圍依配置不同提供多種選擇：

基礎配置：10kHz~50MHz

中配擴展：10kHz~70MHz

高配擴展：10kHz~100MHz

頂配擴展：100kHz~160MHz

頻率分段（虛擬）為10~99.9999kHz、100~999.999kHz、1~9.99999MHz、10~60MHz，頻率指示誤差3×10^(-5)±1個字（部分高頻配置型號頻率指示誤差達1×10^(-6)±1），雙頻對向搜索確保頻率不被外界干擾。

3. 電感測量范圍廣

GDAT-A的電感測量范圍依配置從4.5nH到10mH（160MHz高配版本可達1nH~140mH）。儀器配置了9只標準電感線圈（0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH），覆蓋從寬頻到高頻的全頻段測試需求，并具備自身殘余電感和測試引線電感的自動扣除功能。

4. 電容測量精度高

GDAT-A的電容直接測量范圍1~460pF（160MHz高配版本電容直接測量范圍1pF~25μF），主電容調節范圍30~500pF（160MHz高配版本17~240pF）。電容準確度：150pF以下±1.5pF；150pF以上±1%。大于直接測量范圍的電容測量可通過使用規則擴展。

5. 精密測試裝置

GDAT-A配套的測試裝置由二只測微電容器組成：

平板電容器：極片尺寸Φ25.4mm與Φ50mm兩種，極片間距可調范圍≥10mm（BH916測試裝置間距可調范圍≥15mm），分辨率±0.01mm。

圓筒電容器：電容量線性0.33pF/mm±0.05pF，長度可調范圍≥0~20mm，分辨率±0.01mm，夾具插頭間距25mm±1mm。

夾具損耗：夾角損耗角正切值≤4×10^(-4)（1MHz時）。

數顯微測量裝置：提供數字化微米級位移讀數，確保極片間距與電容刻度的精確讀取。

6. 智能化測量與顯示

儀器運用單片計算機控制，實現了：

頻率數字鎖定與標準頻率測試點自動設定

諧振點自動搜索

Q值量程自動轉換

數值直接顯示

Q值自動鎖定，無需人工搜索

7. 多種測試夾具適配

除標配的固體材料測試夾具外，GDAT-A還可選配液體電極，用于絕緣油、液態樹脂等液體介質的介電性能測試，拓展了設備的應用邊界。

四、原廠性能參數（完整單獨保留）

以下是GB/T1409-2006陶瓷片介電介損測試儀GDAT-A的完整原廠性能參數：

信號源：DDS信號

頻率范圍：

10kHz~70MHz

10kHz~100MHz

100kHz~160MHz

Q值測量范圍：2~1023

Q值量程分檔：30、100、300、1000、自動換檔或手動換檔

電感測量范圍：4.5nH~10mH（160MHz配置：1nH~140mH）

電容直接測量范圍：1~460pF（160MHz配置：1pF~25μF）

主電容調節范圍：30~540pF（160MHz配置：17~240pF）

電容準確度：150pF以下±1.5pF；150pF以上±1%

型號頻率指示誤差：1×10^(-6)±1

Q值合格指示預置功能范圍：5~1000

平板電容器極片尺寸：Φ25.4mm、Φ50mm

極片間距可調范圍和分辨率：≥10mm，±0.01mm（BH916測試裝置間距可調范圍≥15mm）

圓筒電容器電容量線性：0.33pF/mm±0.05pF

圓筒電容器長度可調范圍和分辨率：≥0~20mm，±0.01mm

夾具插頭間距：25mm±1mm

夾具損耗角正切值：≤4×10^(-4)（1MHz時）

數顯電極：配備

Q表正常工作條件：

環境溫度：0℃~+40℃

相對濕度：<80%

電源：220V±22V，50Hz±2.5Hz

消耗功率：約25W

凈重：約7kg

外型尺寸：(l×b×h)mm：380×132×280

產品配置：

測試主機一臺

電感一套（9只）

夾具一套

五、陶瓷片介電性能測試的典型應用場景

1. 電子元器件結構陶瓷材料研發

電子元器件結構陶瓷材料（如氧化鋁、氮化鋁、氧化鈹等）的介電性能直接決定其作為基板、封裝、絕緣支架的應用可靠性。按照GB/T5594.4-2015《電子元器件結構陶瓷材料性能測試方法 第4部分：介電常數和介質損耗角正切值的測試方法》，GDAT-A可在10kHz~50MHz頻段內精準測定此類陶瓷的ε和tanδ，為配方優化、燒結工藝驗證、成品出廠檢測提供關鍵數據支撐。

2. 電容器陶瓷介質評價

電容器用陶瓷介質（如鈦酸鋇基鐵電陶瓷、鈦酸鍶基介電陶瓷）的介電常數與介質損耗是其核心性能指標。GDAT-A的寬頻測試能力可繪制電容器陶瓷的介電頻譜曲線，揭示其極化機制、弛豫特性、溫度穩定性等關鍵參數，為MLCC（多層陶瓷電容器）、微波介質陶瓷諧振器等高端元件的研發提供 indispensable 的評價手段。

3. 裝置瓷與電瓷檢測

高壓絕緣子、避雷器等電力設備用的裝置瓷與電瓷，其介電損耗直接關系設備的發熱量與運行壽命。GDAT-A可測定這類陶瓷材料在工頻至高頻下的介質損耗角正切值，配合諧振法的高靈敏度，能夠捕捉到微量雜質、微裂紋、孔隙率等缺陷引起的損耗變化，為電力陶瓷件的質量把控提供科學依據。

4. 特種陶瓷與復合材料研發

碳化硅、氮化硅、氧化鋯等特種陶瓷，以及陶瓷基復合材料、陶瓷-聚合物復合材料等新型材料，其介電性能評價是材料研發的重要環節。GDAT-A的10kHz~160MHz寬頻覆蓋能力，使其能夠分析這些材料在寬頻范圍內的介電響應規律，為5G通信、雷達隱身、高溫結構陶瓷等前沿領域的材料設計提供數據基礎。

5. 云母與玻璃材料測試

云母片、玻璃基板、微晶玻璃等材料的介電性能檢測同樣是GDAT-A的典型應用。云母作為經典的高絕緣低損耗材料，其tanδ可低至10^(-4)量級，GDAT-A夾具損耗≤4×10^(-4)（1MHz時）的指標確保了對這類低損耗材料測量的適配性。

6. 科研院校與質檢機構

科研院所與高校在陶瓷新材料電學性能的基礎研究與論文數據采集過程中，GDAT-A的寬頻諧振測試能力、自動Q值測量、數值直顯等功能，能夠為科研人員提供可靠的實驗數據。質檢機構可使用該設備為社會各界提供專業的陶瓷材料介電性能檢測服務，按照GB/T1409-2006標準輸出的測試數據具備計量溯源性。

7. 液體絕緣材料測試（選配）

通過選配液體電極，GDAT-A可按照GB/T5654-2007標準進行絕緣油、液態樹脂等液體材料的相對電容率、介質損耗因數測量，進一步拓展了設備在液體介質檢測領域的應用。

六、陶瓷片測試操作規范

1. 試樣制備要求

按照GB/T1409-2006標準及陶瓷材料特性，試樣制備需滿足：

幾何形狀：陶瓷試樣通常加工為圓片狀，直徑適配平板電容器極片尺寸（Φ25.4mm或Φ50mm極片對應的合適直徑），厚度通常1~3mm

表面質量：兩個主表面必須平整、平行，經精細拋光處理，表面平整度一般要求優于0.05mm，平行度優于0.02mm，無裂紋、無氣孔、無雜質

燒結質量：體積密度達到理論密度的95%以上，氣孔率控制在較低水平

清洗工藝：超聲波清洗，在無水乙醇或去離子水中進行清洗，并在干燥箱中充分烘干

電極制備：采用燒滲銀電極、蒸鍍金電極或涂覆導電銀漿的方式，電極層需致密、導電良好且與基體結合牢固

數量要求：每種陶瓷試樣通常制備不少于3件，以便進行統計分析和異常值剔除

2. 測試裝置接線

將測試裝置插入Q表測試回路的"Cx"二個端子上。把圓筒電容器置于12.5mm處，平板電容器間距設定為3mm（或根據試樣厚度調整極片間距，使極片夾持試樣）。

3. 測試執行流程

空載諧振：在不放置試樣時，調節高頻信號源的頻率和圓筒電容器Cv，使LC回路的Q值達到最大值，記錄此時的諧振頻率f0、Q值Qo和電容值C0

加載試樣：把被測陶瓷樣品放置于平板電容器二極片之間，到二極片夾住樣品止

加載諧振：調節Q表的調諧電容器使其諧振，此時讀取Q值記為Qt，調諧電容的刻度記為Ct

數據換算：絕緣材料的損耗角正切值是通過被測樣品放進平板電容器和不放進樣品的Q值變化，由圓筒電容器的刻度讀值變化值而換算得到的；同時，由平板電容器的刻度讀值變化而換算得到介電常數

多頻點測試：改變信號源頻率，重復步驟1~4，獲得陶瓷材料在不同頻率下的ε和tanδ數據，繪制介電頻譜曲線

4. 高頻陶瓷測試特殊要點

?? 高頻測試提示：

當測試頻率>10MHz時，需注意信號源頻率覆蓋范圍與電感線圈的匹配選擇

圓筒電容器的分辨率高達0.0033pF，測試過程中應避免機械振動影響讀數穩定性

對于低損耗陶瓷（tanδ<10^(-4)），需仔細調諧并利用Q表的Q記憶功能，得到正確的Q值

平板電容器極片間距調節分辨率±0.01mm，確保試樣厚度的精確控制

七、陶瓷介電性能的影響因素與結果分析

1. 頻率的影響

陶瓷材料的介電常數與介質損耗會隨頻率發生顯著變化。在低頻下，陶瓷的極化主要是離子極化、電子極化和偶極子極化；隨著頻率升高，某些極化機制來不及響應，介電常數會降低，介質損耗會出現弛豫峰。GDAT-A的10kHz~160MHz寬頻覆蓋能力，配合諧振點自動搜索功能，為研究陶瓷介電性能的頻率依賴性、繪制完整介電頻譜曲線提供了完備的工具。

2. 溫度的影響

溫度對陶瓷介電性能影響顯著。溫度升高會導致陶瓷晶格振動加劇，離子遷移率增加，介電常數通常會隨之變化；同時，電導損耗的增加會使介質損耗角正切值上升。對于鈦酸鋇基鐵電陶瓷，還存在居里溫度點附近的介電常數峰值現象。GDAT-A可配合高溫溫控裝置（選購設備）完成高溫環境下的測試，分析陶瓷在不同溫度下的介電性能變化規律。

3. 微觀結構的影響

陶瓷的介電性能與其微觀結構密切相關：晶粒尺寸、晶界相、氣孔率、雜質含量等都會顯著影響ε和tanδ。通過GDAT-A的高精度測量，可以靈敏地捕捉到這些微觀結構變化引起的介電性能差異，為陶瓷工藝優化提供定量依據。

4. 電極接觸狀態的影響

電極與陶瓷表面的接觸狀態直接影響測試精度。燒滲銀電極、蒸鍍金電極或涂覆導電銀漿是常用的電極制備方法，電極層需致密、導電良好且與基體結合牢固。三電極系統的正確使用是消除邊緣效應和表面泄漏電流影響的關鍵。

八、行業搜索關鍵詞覆蓋與設備選型指南

1. 核心關鍵詞覆蓋

本文覆蓋的行業搜索關鍵詞包括：GB/T1409-2006陶瓷片介電介損測試儀、陶瓷介電常數介質損耗測試儀、高頻Q表法介電測試儀、固體絕緣材料介電常數測試儀、電子元器件結構陶瓷介電測試儀、10kHz~50MHz介電常數測試儀、DDS信號源Q表、諧振法介電損耗測試儀、氧化鋁陶瓷介電常數測試儀、氮化鋁基板介電測試儀、MLCC介質陶瓷tanδ測試儀、電容器陶瓷ε測試儀、裝置瓷介質損耗測試儀、電瓷介電性能測試儀、微晶玻璃介電常數測試儀、云母介電損耗測試儀、BH916測試裝置、Φ50mm平板電容器介電測試儀、圓筒電容器分辨率0.0033pF、Q值2~1023介電測試儀、夾具損耗≤4×10^-4介電測試儀、GDAT-A高頻介電測試儀、GB/T5594.4陶瓷介電測試儀、ASTM D150介電常數測試儀、IEC60250介電損耗測試儀等。

2. 設備選型核心考量

在選擇陶瓷片介電常數介質損耗測試儀時，建議重點考量以下維度：

標準符合性：設備測試原理與能力應符合GB/T1409-2006標準要求，采用標準推薦的諧振法（Q表法），同時兼容GB/T5594.4-2015、ASTM D150、IEC60250等相關標準

頻率覆蓋范圍：陶瓷介電性能的頻率依賴性強，10kHz~50MHz（可依配置擴展至160MHz）的寬頻覆蓋是評價陶瓷完整介電譜圖的必要條件

Q值測量能力：Q值測量范圍2~1023，量程分檔30/100/300/1000自動或手動切換，是評價低損耗陶瓷的關鍵指標

夾具損耗水平：夾具損耗角正切值≤4×10^(-4)（1MHz時），確保對低損耗陶瓷測量的適配性

平板電容器規格：Φ25.4mm與Φ50mm雙極片尺寸、±0.01mm間距分辨率，適配不同尺寸陶瓷試樣

圓筒電容器分辨率：0.0033pF的高分辨率線性可變電容器，保障介電常數換算精度

操作智能化：頻率數字鎖定、諧振點自動搜索、Q值量程自動轉換、數值直顯等功能顯著降低操作門檻

測量精度：頻率指示誤差1×10^(-6)±1，電容準確度150pF以下±1.5pF、150pF以上±1%

拓展應用：除陶瓷外，能否兼顧云母、玻璃、復合材料、液體絕緣材料等測試，決定了設備的綜合利用率

3. GDAT-A的綜合競爭優勢

GDAT-A在以上各個維度均表現出色：

采用高頻諧振法（Q表法），符合GB/T1409-2006標準推薦方法

DDS信號源，頻率覆蓋范圍依配置10kHz~50MHz/70MHz/100MHz/160MHz

Q值測量范圍2~1023，量程30/100/300/1000自動或手動換檔

頻率數字鎖定、標準頻率測試點自動設定、諧振點自動搜索、Q值量程自動轉換

平板電容器Φ25.4mm/Φ50mm極片，間距分辨率±0.01mm

圓筒電容器分辨率0.0033pF，線性0.33pF/mm±0.05pF

夾具損耗角正切值≤4×10^(-4)（1MHz時）

單片計算機控制，數值直接顯示，Q值自動鎖定

電感測量范圍4.5nH~10mH（160MHz配置1nH~140mH）

電容直接測量范圍1~460pF（160MHz配置1pF~25μF）

正常工作條件寬松：0℃~+40℃、<80%RH、220V±22V

緊湊便攜：凈重約7kg，外形380×132×280mm，消耗功率約25W

產品配置：測試主機一臺、電感9只、夾具一套

九、陶瓷片介電測試的關鍵技術標準對照

1. GB/T1409-2006與多標準兼容

GDAT-A主要滿足GB/T1409-2006標準，同時其測試原理與方法體系可延伸至：

GB/T5594.4-2015：電子元器件結構陶瓷材料性能測試方法 第4部分：介電常數和介質損耗角正切值的測試方法

GB/T1693-2007：硫化橡膠介電常數和介質損耗角正切值的測定方法（適用于橡膠改性陶瓷復合材料）

GB/T5654-2007：液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量（選配液體電極時）

ASTM D150：固體電絕緣材料的交流損耗特性和電容率的標準試驗方法（國際標準）

IEC60250:1969：測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的推薦方法（國際標準）

這種多標準兼容性意味著使用該儀器獲得的陶瓷介電性能數據具備國際互認性，可直接用于出口陶瓷制品的合規性驗證、跨國企業供應鏈質量管控、國際學術期刊論文數據支撐等場景。

2. 與其他相關標準的協同

除以上標準外，陶瓷介電測試還可能涉及：

GB/T31838.2-2019：固體絕緣材料介電常數測試規范

ASTM D2520-13：同軸諧振腔法測定絕緣材料介電常數

GDAT-A的寬頻諧振測試架構使其能夠適應這些相關標準的測試要求，具備極強的標準擴展性。

十、安全操作與維護要求

1. 使用環境要求

工作環境溫度：0℃~+40℃

相對濕度：<80%

電源：220V±22V，50Hz±2.5Hz

消耗功率：約25W

測試環境需符合GB/T1409-2006要求：無強電磁干擾、無腐蝕性氣體、干燥環境

2. 安全操作規范

儀器工作時極片間存在高頻高壓，人體應遠離極片區域

更換試樣前必須先斷開信號源，避免帶電操作

測試裝置是由精密機械構件組成的測微設備，使用和保存時要避免振動和碰撞

不能自行拆裝測試裝置，否則工作性能不能保證

3. 日常維護

測試裝置平板電容器二極片平行度應定期校驗，要求不超過0.02mm

圓筒電容器的軸和軸同心度誤差應定期校驗，要求不超過0.1mm

保證二個測微桿0.01mm分辨率

用精密電容測量儀（±0.01pF分辨率）測量圓筒電容器，電容呈線性率，從0~20mm，每隔1mm測試一點，要求符合工作特性要求

儀器應在不含腐蝕氣體和干燥的環境中使用和保存

4. 校準與溯源

為保證測試數據的準確性與計量溯源性，建議：

定期使用標準介質樣品進行系統校準

校驗平板電容器極片平行度與圓筒電容器線性度

必要時送計量院校準，確保頻率指示誤差保持在1×10^(-6)±1以內

十一、技術服務與應用支持

1. 測試方案定制

針對不同陶瓷材料特性與測試需求，可提供定制化的測試方案，包括電極系統選型、測試夾具定制、溫控系統集成、多頻點測試頻率優化等。

2. 標準培訓與技術咨詢

提供GB/T1409-2006、GB/T5594.4-2015、ASTM D150、IEC60250等標準的深度解讀培訓，幫助用戶準確理解和執行標準測試要求。同時提供陶瓷介電頻譜分析、弛豫極化機理診斷、異常結果排查等技術咨詢服務。

3. 售后保障

設備供應商對所提供的產品提供原廠質保服務，在保修期內產品若發生故障將提供及時的維修與技術支持服務；保修期外提供終身技術服務支持，必要時將派指定的專業技術員在規定時間內上門維修，保障用戶設備的長期穩定運行。

十二、結語

GB/T1409-2006陶瓷片介電介損測試儀GDAT-A作為一款集高頻諧振法測量、頻率數字鎖定、諧振點自動搜索、Q值量程自動轉換、數值直接顯示于一體的現代化介電性能檢測系統，完美契合GB/T1409-2006標準對電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數測量的技術要求，同時兼容GB/T5594.4-2015、GB/T1693-2007、GB/T5654-2007、ASTM D150、IEC60250等多項國家與國際標準。

其DDS信號源頻率覆蓋范圍依配置10kHz~50MHz/70MHz/100MHz/160MHz、頻率指示誤差1×10^(-6)±1、Q值測量范圍2~1023且量程自動轉換、平板電容器Φ25.4mm/Φ50mm雙極片且間距分辨率±0.01mm、圓筒電容器0.0033pF超高分辨率、夾具損耗≤4×10^(-4)（1MHz時）的卓越性能，配合單片計算機智能控制、諧振點自動搜索、Q值自動鎖定、數值直接顯示等先進功能，使其成為電子陶瓷、裝置瓷、電容器陶瓷、特種陶瓷、云母、玻璃、復合材料等無機非金屬新材料生產企業、電子電氣制造企業、質檢檢測機構、科研院所等單位開展陶瓷片介電性能檢測的理想選擇。

無論是電子元器件結構陶瓷的配方研發、MLCC介質陶瓷的工藝驗證、裝置瓷與電瓷的質量把控，還是5G通信陶瓷濾波器、雷達隱身陶瓷復合材料、高溫結構陶瓷等前沿材料的介電性能分析，GDAT-A都能夠提供可靠、精準、高效的測試解決方案。在陶瓷材料高頻化、高性能化、多功能化的發展趨勢下，在5G通信、新能源汽車、航空航天對陶瓷介電性能要求日益嚴苛的產業背景下，介電性能測試作為評價陶瓷電氣可靠性的核心手段，其重要性日益凸顯。

選擇一款符合國家標準、技術先進、性能穩定的陶瓷片介電介損測試儀，不僅是企業質量管控的需要，更是提升產品市場競爭力、保障電子設備與電力系統安全運行、支撐新材料研發創新的戰略投資。GDAT-A以其卓越的技術性能和豐富的功能配置，必將成為陶瓷等無機非金屬新材料介電性能檢測領域值得信賴的合作伙伴，為陶瓷新材料研發創新、生產工藝優化、產品質量把控提供堅實的科學數據支撐，助力電子材料與電氣絕緣行業的高質量發展。

在介電頻譜分析成為陶瓷材料研發標配的今天，GDAT-A所提供的10kHz~160MHz寬頻諧振測試能力與諧振點自動搜索功能，能夠繪制出陶瓷介電常數與介質損耗隨頻率變化的完整曲線，直觀呈現不同配方、工藝、溫度環境下陶瓷介電性能的變化規律。這種"介電指紋"級的表征能力，正在成為陶瓷企業技術創新與產品質量追溯的核心競爭力。通過GDAT-A，陶瓷研發人員能夠深入洞察材料極化機制、弛豫行為、晶界效應等微觀電學特性，從而實現對陶瓷性能的精準調控與定向設計，推動陶瓷制品向高性能、多功能、高可靠性的方向持續演進。

從電瓷、裝置瓷到電容器陶瓷，從氧化鋁、氮化鋁到鈦酸鋇鐵電陶瓷，GDAT-A憑借其高頻諧振法（Q表法）的精準測量能力、智能化的操作體驗、寬頻帶的頻率覆蓋、以及符合GB/T1409-2006國家標準的權威背書，已經成為中國無機非金屬新材料研發與質控領域不可或缺的精密儀器。它不僅是一臺測試儀，更是陶瓷材料"電磁基因"的解碼器，為每一片陶瓷的介電特性提供著科學、客觀、可溯源的數據見證。
