在塑料制品研發、高分子材料改性、電子電氣絕緣設計、新能源材料評價等領域，塑料的介電常數與介質損耗角正切值是決定材料電氣性能、信號傳輸質量、絕緣可靠性和高頻適用性的核心參數。GB/T1409-2006塑料制品介電常數測試儀GDAT-S作為一款基于高頻阻抗分析技術的寬頻介電性能檢測系統，由GDAT-S高頻阻抗分析儀主機與精密介電常數測試裝置（含保護電極）協同構成，能夠在20Hz~2MHz（可選配至5MHz）的寬頻范圍內，對塑料制品、高分子復合材料、絕緣薄膜、層壓板材、電纜料、樹脂基復合材料等固體絕緣材料的相對介電常數（ε）和介質損耗角正切值（D或tanδ）進行自動化、高精度、直接讀數的測試。該設備嚴格遵循GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》、ASTM D150以及IEC60250等國內外標準規范，通過將被測樣品放入平板電容器前后Cp（電容值）與D值（損耗值）的變化進行自動運算，直接輸出介電常數和介質損耗結果，無需人工代入計算公式，從根本上消除了傳統手動計算引入的二次誤差。

一、GB/T1409-2006標準深度解讀與塑料制品測試合規要求

1. 標準權威定位與適用范圍

GB/T1409-2006是由全國電氣絕緣材料與絕緣系統評定標準化技術委員會（TC301）歸口、中國電器工業協會主管的國家標準，于2006年2月15日發布，2006年6月1日起實施，全部代替GB/T1409-1988，修改采用IEC60250:1969國際標準。該標準規定了電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦測量方法，適用于液體、易熔材料以及固體材料，全面覆蓋塑料、橡膠、陶瓷、玻璃、云母、絕緣漆、樹脂、浸漬纖維制品、層壓制品、薄膜復合制品等全部電介質材料。

對于塑料制品而言，標準明確其屬于"固體絕緣材料"范疇，要求測試儀器在15Hz以上寬頻范圍內具備連續可調輸出能力，可完成工頻、音頻、高頻多頻段單點測試與掃頻連續測試，用于分析塑料在不同交變電場頻率下的極化損耗變化規律。單一工頻設備無法滿足塑料材料完整的研發測試需求，這正是GDAT-S選擇20Hz~2MHz寬頻阻抗分析技術路線的標準依據。

2. 塑料試樣制備與電極系統強制規范

GB/T1409-2006對試樣制備提出了嚴格的量化要求：試樣應從固體材料上截取，應精確地測量厚度，使偏差在±(0.2%±0.005mm)以內，測量點應均勻地分布在試樣表面。必要時，應測其有效面積。

標準對電極結構作出強制規范：高精度材料檢測必須采用帶保護電極的三電極平板測試夾具，以消除試樣邊緣雜散電容、空氣間隙帶來的系統誤差。針對厚度不均、表面輕微不平整的塑料澆注試樣、柔性塑料薄膜，標準提供校正補償要求，這是低損耗塑料精準測量的必備硬件條件。

在電極材料選擇上，標準規定可采用金屬箔電極（純錫、鉛或其合金，厚度最大100μm；或厚度小于10μm的鋁箔，但鋁箔在高溫高濕下易形成絕緣氧化膜，此時宜用金箔）、燒熔金屬電極（銀普遍使用，高溫高濕下最好采用金）、噴鍍金屬電極（鋅或銅可直接噴鍍在粗糙表面成膜）。對于塑料制品測試，接觸電極法、薄膜電極法和非接觸法三種模式需根據試樣硬度與表面特性靈活選用。

3. 測量精度與分辨率門檻

GB/T1409-2006在第5章和附錄A中規定：電容率精度為±1%，介質損耗因數的精度為±(5%±0.0005)。這意味著塑料介電測試儀器必須具備皮法級電容分辨率、十萬分級損耗顯示精度，能夠捕捉高純低損耗塑料百萬分級微小損耗變化，區分不同塑料配方微量介電性能差異。

4. 自動數據運算的強制性要求

標準明確要求：儀器需集成內置運算程序，采集阻抗、電容原始數據后自動完成相對介電常數換算，無需人工代入試樣厚度、電極面積手動推演計算，規避人工換算引入的二次誤差，保障多批次塑料試樣測試數據重復性。GDAT-S正是通過將高頻阻抗分析儀與平板電容器組合，利用樣品放入前后Cp和D值的變化直接自動計算得出ε和tanδ，完全滿足標準這一強制性要求。

二、GDAT-S系統架構與寬頻阻抗分析工作原理

1. 系統組成概述

GDAT-S介電常數測試系統由三大核心部分組成：

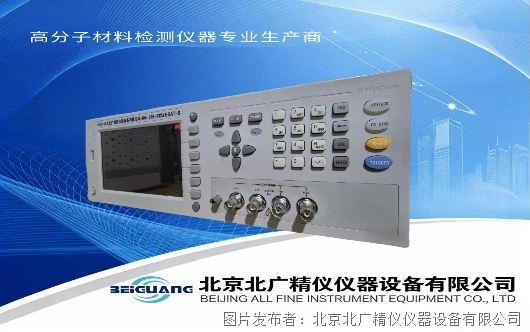

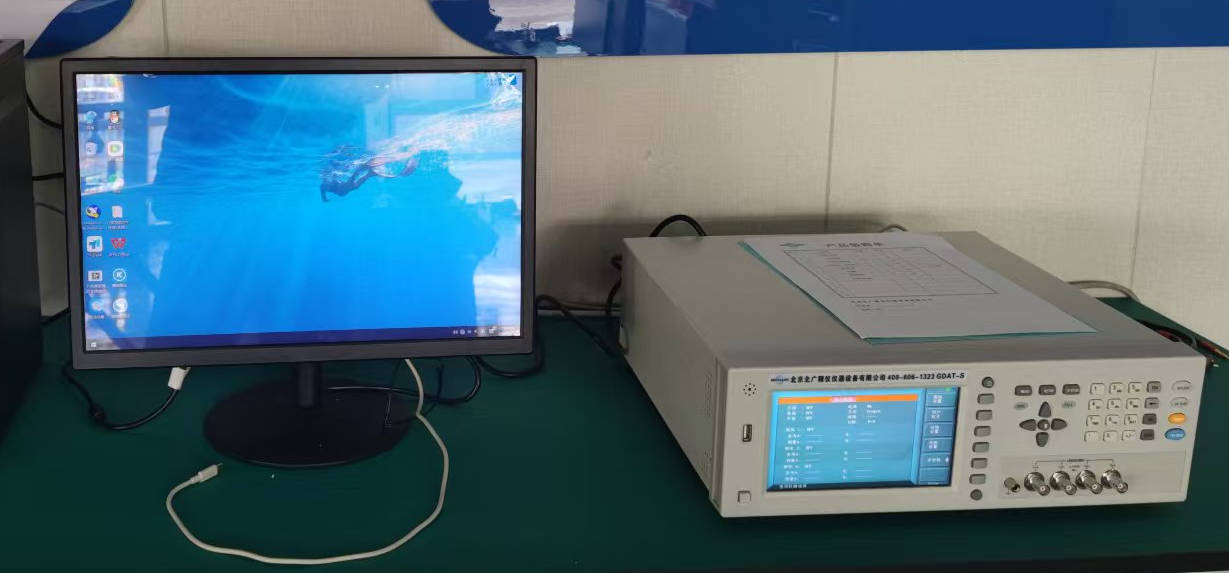

高頻阻抗分析儀主機：作為整個系統的"大腦"與測量核心，GDAT-S主機采用數字合成（DDS）技術產生20Hz~2MHz的高精度測試信號（10mHz分辨率），基本精度0.05%，配合4.3寸TFT液晶顯示屏與中英文操作界面，直接測量并顯示C（電容）、L（電感）、R（電阻）、Z（阻抗）、Y（導納）、X（電抗）、B（電納）、G（電導）、D（損耗）、Q（品質因數）、θ（相位角）、DCR（直流電阻）等十余種阻抗相關參數。

精密介電常數測試裝置：由平板電容器（含保護電極）構成，能對直徑Φ10~56mm、厚度<10mm的塑料試樣進行精確測量。針對不同塑料試樣特性，可設置為接觸電極法、薄膜電極法和非接觸法三種模式，以適應硬質塑料、軟質塑料、表面不平整塑料和薄膜試樣的測試需求。微分頭分辨率達10μm，最高耐壓±42Vp（AC+DC），電纜長度預設1m。

標準介質樣品（選購）：由人工藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯、環氧板等標準材料制備，規格Φ50mm、厚12mm，用于定期校準測試裝置，保證測試數據的重復性與準確性。

2. 阻抗分析法的測量原理

不同于傳統工頻高壓西林電橋的平衡電橋法，GDAT-S采用現代化的阻抗分析技術：主機產生一個高穩定度的正弦波測試電壓施加于由平板電容器與塑料試樣構成的測試回路，通過四端對開爾文測試端口同步采集施加在試樣兩端的電壓信號和流過試樣的電流信號，利用高精度ADC和DSP數字信號處理技術對這兩個信號進行矢量分析，直接分離出電流的有功分量和無功分量，從而實時計算出試樣的電容值（Cp）和介質損耗因數（D）。

在測量模式下，儀器測量含有被測塑料樣品的電容器電容值Cp'和損耗因子D'。通過將塑料樣品放入平板電容器前后Cp和D值的變化進行自動比對運算，主機內置的運算程序直接輸出相對介電常數ε和介質損耗角正切tanδ，無需人工代入試樣厚度、電極面積等幾何參數手動推演計算公式。

3. 寬頻掃頻與列表掃描能力

GDAT-S支持10點列表掃描測試功能，用戶可預設最多10個頻率點，儀器自動完成全頻段特性曲線繪制，生成塑料介電常數、損耗隨頻率變化的完整頻譜曲線，直觀呈現不同配方、工藝、溫度環境下塑料介電性能的變化規律。

測試頻率20Hz~2MHz（可選配至5MHz），10mHz步進，覆蓋了從工頻、音頻到中高頻的廣闊應用場景，能滿足絕大多數塑料材料從低頻到射頻段性能變化的完整譜圖測試需求。信號電平在f≤1MHz時為10mV~5V（±(10%+10mV)），在f>1MHz時為10mV~1V（±(20%+10mV)），并具備電壓或電流的自動電平調整（ALC）功能，自動優化測試信號電平，確保在不同頻率和阻抗下測量的最佳信噪比和精度。

4. 四端對開爾文測試端口與電纜補償

儀器提供四端對開爾文測試端口，并支持電纜長度系數的設定，以補償不同電纜長度對高頻測量的影響。這一設計有效消除了測試線纜寄生參數對塑料高頻介電測量的干擾，保障了在2MHz甚至5MHz高頻段塑料介質損耗測量的準確性。

三、核心功能與技術特點

1. 直接讀取介電常數與介質損耗

GDAT-S最具革命性的優勢在于：絕緣材料的介電常數和損耗值是通過被測樣品放入平板電容器和不放樣品的D值（損耗值）變化和Cp（電容值）讀數直接自動計算得到，無需人工計算。高頻阻抗分析儀電容值Cp分辨率0.00001pF和6位D值顯示，保證了ε和D值精度和重復性。介電常數測量范圍可達1~10^5。

2. 極寬的測試頻率覆蓋

工作頻率范圍20Hz~2MHz數字合成，精度±0.02%，10mHz步進。可選配至5MHz最高使用頻率。這一寬頻覆蓋能力使GDAT-S能夠：

• 在工頻50Hz下評估塑料在電網頻率下的極化特性

• 在音頻段（20Hz~20kHz）分析塑料音響材料、隔音材料的介電響應

• 在中高頻段（20kHz~2MHz）評價塑料在射頻識別、無線通信設備中的應用潛力

• 在5MHz高頻段（選配）測試塑料在米波波長下的高頻介電性能

3. 多功能參數測量能力

除核心的介電常數ε和介質損耗D外，GDAT-S可直接測量L、R、Z、Y、X、B、G、Q、θ、DCR等十余種阻抗相關參數，使其真正成為一臺功能全面的阻抗分析平臺。測試參數涵蓋C、L、R、Z、Y、X、B、G、D、Q、θ、DCR，顯示范圍寬廣：

• L：0.0001μH~9.9999kH

• C：0.0001pF~9.9999F

• R、X、Z、DCR：0.0001Ω~99.999MΩ

• Y、B、G：0.0001nS~99.999S

• D：0.0001~9.9999

• Q：0.0001~99999

• θ：-179.99°~179.99°

4. 高速測量與自動化測試

最高測試速度可達13ms/次（快速模式下f>30kHz時最高可達200次/秒），中速25次/s，慢速5次/s。這一速度配置滿足了研發掃描與產線批量快檢的雙重需求。配合內部自帶直流偏置源（電壓模式-5V~+5V，電流模式-100mA~+100mA），可外接大電流直流偏置源，適應磁性材料、壓電材料等復雜測試場景。

5. 平衡測試與變壓器參數測試功能

GDAT-S集成了變壓器測試功能、平衡測試功能，提高了測試效率。內建比較器支持10檔分選和計數功能，配合HANDLER自動分選接口，可無縫接入自動化生產線，完成塑料元件的自動分類篩選。

6. 豐富的接口與數據管理

儀器提供了豐富的接口，能滿足自動分選測試、數據傳輸和保存的各種要求：

• USB DEVICE：支持USBTMC和USBCDC協議

• USB HOST：支持FAT16和FAT32格式的U盤讀寫，測量數據可直接保存到U盤

• LAN：支持LXI Class C標準，可通過網絡瀏覽器訪問和控制

• RS232C：串口通信

• HANDLER：自動分選接口，支持10檔分選結果輸出

• GPIB：可選配

內部文件存儲可保存20組儀器設定值，外部U盤文件保存支持配置文件（*.STA）的調用和批次測試，屏幕截圖可保存為BMP格式，測量數據可導出為CSV格式。

7. 校準功能完善

校準功能支持開路/短路點頻清零、掃頻清零及負載校準，等效方式支持串聯、并聯切換，量程支持自動保持，顯示方式支持直讀、Δ值、Δ%顯示，觸發方式支持內部、手動、外部、總線觸發。這一系列校準與等效功能確保了塑料試樣測試的溯源性與準確性。

8. 中英文操作界面與便攜設計

4.3寸TFT液晶顯示，中英文可選操作界面，操作方便簡潔。主機體積小，緊湊便攜，便于上架使用，適應了現代實驗室和生產線對設備空間利用率的高要求。

四、原廠性能參數（完整單獨保留）

以下是GB/T1409-2006塑料制品介電常數測試儀GDAT-S的完整原廠性能參數：

ε和D性能：

• 固體絕緣材料測試頻率：20Hz~2MHz的ε和D變化的測試

• ε和D測量范圍：ε：1~10^5，D：0.1~0.00005

• ε和D測量精度（10kHz）：ε：±2%，D：±5%±0.0001

測試參數：C、L、R、Z、Y、X、B、G、D、Q、θ、DCR

測試頻率：20Hz~2MHz，10mHz步進

測試信號電平：

• f≤1MHz：10mV~5V，±(10%+10mV)

• f>1MHz：10mV~1V，±(20%+10mV)

輸出阻抗：10Ω、30Ω、50Ω、100Ω

基本準確度：0.1%（最高可達0.05%）

顯示范圍：

• L：0.0001μH~9.9999kH

• C：0.0001pF~9.9999F

• R、X、Z、DCR：0.0001Ω~99.999MΩ

• Y、B、G：0.0001nS~99.999S

• D：0.0001~9.9999

• Q：0.0001~99999

• θ：-179.99°~179.99°

測量速度：

• 快速：200次/s（f>30kHz），100次/s（f>1kHz）

• 中速：25次/s

• 慢速：5次/s

校準功能：開路/短路點頻、掃頻清零，負載校準

等效方式：串聯方式，并聯方式

量程方式：自動，保持

顯示方式：直讀，Δ，Δ%

觸發方式：內部，手動，外部，總線

內部直流偏置源：

• 電壓模式：-5V~+5V，±(10%+10mV)，1mV步進

• 電流模式（內阻為50Ω）：-100mA~+100mA，±(10%+0.2mA)，20μA步進

比較器功能：10檔分選及計數功能

顯示器：320×240點陣圖形LCD顯示

存儲器：可保存20組儀器設定值

接口：

• USB DEVICE（USBTMC and USBCDC support）

• USB HOST（FAT16 and FAT32 support）

• LAN（LXI class C support）

• RS232C

• HANDLER

• GPIB（選件）

工作頻率范圍：20Hz~2MHz數字合成，精度：±0.02%

電容測量范圍：0.00001pF~9.99999F六位數顯

電容測量基本誤差：±0.05%

損耗因素D值范圍：0.00001~9.99999六位數顯

介電常數測試裝置（含保護電極）：

• 試樣適配：直徑Φ10~56mm，厚度<10mm

• 測試模式：接觸電極法、薄膜電極法、非接觸法三種

• 微分頭分辨率：10μm

• 最高耐壓：±42Vp（AC+DC）

• 電纜長度設置：1m

• 最高使用頻率：5MHz（選配）

五、塑料制品介電性能測試的典型應用場景

1. 塑料原料與改性塑料研發

在聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、ABS、聚酰胺（PA）、聚碳酸酯（PC）、聚甲醛（POM）等通用塑料與工程塑料的研發中，GDAT-S可用于：

• 原材料配方優化：分析不同配方改性塑料的介電性能變化，指導阻燃改性、玻纖增強、納米復合等配方設計

• 頻率特性研究：利用20Hz~2MHz寬頻掃頻能力，繪制塑料介電頻譜曲線，揭示極性基團極化、界面極化對介電性能的貢獻

• 低損耗塑料評價：0.00001的D值分辨率可捕捉高純塑料百萬分級微小損耗變化，區分不同配方微量介電性能差異

2. 塑料薄膜與層壓板材檢測

在聚酯（PET）薄膜、聚丙烯（BOPP）薄膜、聚酰亞胺（PI）薄膜、環氧樹脂層壓板、酚醛層壓紙板等薄膜與層壓制品的檢測中，GDAT-S的非接觸法、薄膜電極法可精準測量：

• 薄膜電容器的介質材料介電性能

• 柔性印刷電路板（FPC）基材的介電常數與損耗

• 層壓板材在高頻下的信號傳輸特性

• 薄膜復合材料在工頻下的絕緣可靠性

3. 電纜料與電線電纜絕緣材料

聚乙烯電纜料、交聯聚乙烯（XLPE）電纜料、乙丙橡膠（EPR）電纜料的介電性能直接決定電纜的傳輸效率與使用壽命。GDAT-S可按照GB/T1409-2006標準，全面評價電纜料在工頻至高頻下的ε和tanδ變化，為高壓電纜、通信電纜、海底電纜的絕緣材料選型提供科學依據。

4. 電子電氣與新能源塑料部件

在新能源汽車、光伏發電、儲能系統等新能源領域，塑料部件的介電性能至關重要：

• 電池隔膜：鋰離子電池隔膜的介電性能影響電池的安全性和電化學性能

• 光伏封裝材料：EVA膠膜、POE膠膜的介電常數與損耗決定光伏組件的絕緣可靠性

• 充電樁絕緣件：充電槍、充電樁內部的塑料絕緣部件的介電性能必須滿足高壓絕緣要求

• 電機絕緣材料：新能源汽車驅動電機中的槽絕緣、相間絕緣塑料件的介電損耗直接關系電機效率

5. 5G通信與高頻電子材料

在5G基站天線罩、高頻連接器、雷達罩等高頻應用場景中，塑料的介電性能隨頻率顯著變化。GDAT-S的2MHz（可選配5MHz）高頻測試能力與10點列表掃描功能，能夠分析塑料材料在高頻下的介電性能變化趨勢，為5G/6G通信塑料部件的材料選型提供關鍵數據。

6. 家電與消費電子塑料件

家電外殼、消費電子內部結構件、電路板支架等塑料件雖不直接參與導電，但其介電性能影響整機EMC（電磁兼容性）表現。GDAT-S可幫助家電與消費電子企業在研發階段評估塑料件的介電匹配性，優化產品設計。

7. 質檢機構與第三方檢測實驗室

各級質檢機構、第三方檢測實驗室可使用GDAT-S為社會各界提供塑料制品介電性能檢測服務，按照GB/T1409-2006標準輸出的測試數據具備計量溯源性，可直接用于CMA第三方檢測報告、企業出廠質檢臺賬，保障產品的介電性能符合相關規范要求。

8. 科研院所與高校材料研究

科研院所與高校在塑料新材料電學性能的基礎研究與論文數據采集過程中，GDAT-S的寬頻掃頻能力、高精度測量性能、豐富的數據接口（LAN、USB、RS232C、GPIB）能夠?yàn)榭蒲腥藛T提供可靠的實驗數據，支撐學術論文與科研成果產出。

六、塑料試樣測試操作規范

1. 試樣制備要求

按照GB/T1409-2006標準及塑料材料特性，試樣制備需滿足：

• 幾何形狀：塑料試樣通常加工為圓片狀或方片狀，直徑Φ10~56mm，厚度<10mm，以適配GDAT-S測試裝置的電極尺寸

• 厚度精度：應精確地測量厚度，使偏差在±(0.2%±0.005mm)以內，測量點應均勻地分布在試樣表面

• 表面質量：試樣表面應平整、光滑、無氣泡、無雜質、無可見缺陷

• 數量要求：每種塑料試樣通常制備不少于3個，以便進行統計分析和異常值剔除

• 條件處理：試樣應按相關規范規定進行條件處理，通常在溫度23±2℃、相對濕度50±5%的標準環境下調節不少于24小時

2. 電極選擇與接觸方式

針對不同類型的塑料試樣，GDAT-S測試裝置支持三種電極接觸模式：

接觸電極法：適用于硬質塑料（如PC、PA、EP、酚醛層壓板等）。可采用金屬箔電極（錫箔、鉛箔或厚度小于10μm的鋁箔，高溫高濕環境下宜用金箔），用極少量的硅脂或其他合適的低損耗粘合劑將金屬箔貼在試樣上；也可采用導電銀漆、導電橡膠或真空蒸鍍金屬電極。

薄膜電極法：適用于軟質塑料薄膜（如PET、BOPP、PI等）。利用薄膜電極法可有效避免電極壓力導致薄膜變形引入的誤差。

非接觸法：適用于表面不平整的塑料試樣或脆性塑料材料。通過精密平板電容器與試樣間的空氣隙電容耦合，配合儀器自動補償算法，消除空氣隙對測量結果的干擾。

3. 測試接線與參數設置

接線方式：GDAT-S采用四端對開爾文測試端口，將測試裝置的兩個電極引線分別接入主機的四端對端口，確保電流激勵與電壓檢測分離，消除引線電阻影響。

參數設置：

• 通過4.3寸TFT液晶屏設置測試頻率（20Hz~2MHz范圍內任意設定，或選擇10點列表掃描）

• 設置測試信號電平（f≤1MHz時10mV~5V；f>1MHz時10mV~1V），啟用ALC自動電平調整功能

• 選擇輸出阻抗（10Ω、30Ω、50Ω、100Ω）

• 選擇等效方式（串聯或并聯）

• 選擇量程方式（自動或保持）

• 設置觸發方式（內部、手動、外部或總線）

校準：進行測試前，必須進行開路/短路點頻清零或掃頻清零校準，必要時進行負載校準，以消除測試系統本身的寄生參數影響。

4. 測試執行與數據讀取

啟動測試后，GDAT-S自動完成以下流程：

1. 主機輸出設定頻率、設定電平的正弦測試信號

2. 四端對端口同步采集電壓與電流信號

3. DSP進行矢量運算，計算Cp與D值

4. 內置運算程序自動比對放入試樣前后的Cp與D值變化

5. 直接屏顯相對介電常數ε和介質損耗角正切D（tanδ）

6. 單次快速測量時間最短可達13ms（f>30kHz時最高200次/秒）

7. 測試數據自動保存至內部存儲器（20組設定值）或外部U盤

8. 可通過LAN、USB、RS232C、GPIB接口上傳至計算機進行深入分析

5. 高頻塑料測試特殊要點

?? 高頻測試提示：

• 當測試頻率>1MHz時，信號電平上限降至1V，需注意設置合理的測試電平以保障信噪比

• 電纜長度系數必須根據實際使用的測試線纜長度進行設置，補償高頻下的線纜寄生效應

• 5MHz選配模式下，需確保測試裝置的最高使用頻率標識支持5MHz

• 高頻下塑料的介電常數與損耗會顯著降低，需選用適當?shù)妮敵鲎杩梗ㄍ扑]50Ω）以獲得最佳測量精度

七、塑料介電性能的影響因素與結果分析

1. 頻率的影響

塑料的介電常數與介質損耗會隨頻率發生顯著變化。在工頻下，塑料的極化主要是偶極子極化和界面極化；而在高頻電場下，某些極化機制來不及響應，介電常數會降低，介質損耗也會出現松弛峰。GDAT-S的20Hz~2MHz寬頻掃頻能力，配合10點列表掃描功能，為研究塑料介電性能的頻率依賴性、繪制介電頻譜曲線提供了完備的工具。通過頻譜曲線，研發人員可以識別出塑料的α松弛、β松弛等不同極化機制的貢獻。

2. 溫度的影響

溫度對塑料介電性能影響極為顯著。溫度升高會導致塑料分子鏈運動加劇，極化程度增加，介電常數通常會隨之增大；同時，電導損耗的增加會使介質損耗角正切值顯著上升。GDAT-S可配合加溫控溫裝置（選購設備）完成最高200℃、控溫精度1℃的加熱測試，分析塑料在不同溫度下的介電性能變化規律。

3. 濕度與吸水率的影響

塑料材料具有一定的吸濕性（特別是PA、PBT等極性工程塑料），水分含量的增加會顯著提高介質損耗值。因此，測試前塑料樣品必須經過充分的條件處理，在標準環境下（溫度23±2℃、相對濕度50±5%）調節不少于24小時，以使樣品內部的濕度達到平衡狀態。

4. 填料與改性劑的影響

在塑料改性過程中，玻纖、碳酸鈣、滑石粉、碳黑、納米黏土等填料的加入會顯著改變塑料的介電性能。通過GDAT-S的寬頻介電測試，可以：

• 定量評價填料含量對塑料介電常數的影響

• 分析填料-基體界面極化對介質損耗的貢獻

• 優化阻燃塑料、導電塑料、抗靜電塑料的配方設計

• 區分不同填料類型對塑料高頻介電性能的差異

5. 電極接觸狀態的影響

電極與塑料表面的接觸狀態直接影響測試精度。對于軟質塑料，推薦使用導電銀漆、導電橡膠或液態電極，避免使用機械壓力導致樣品形變引入誤差；對于硬質塑料，可使用金屬箔電極并施加適當壓力確保緊密接觸。保護電極的正確連接是消除邊緣效應和表面泄漏電流影響的關鍵，GB/T1409-2006標準規定保護電極的寬度應至少為兩倍的試樣厚度。

八、行業搜索關鍵詞覆蓋與設備選型指南

1. 核心關鍵詞覆蓋

本文覆蓋的行業搜索關鍵詞包括：GB/T1409-2006塑料制品介電常數測試儀、塑料介電常數介質損耗測試儀、高分子材料介電常數測試儀、固體絕緣材料介電頻譜分析儀、塑料ε和tanδ測試儀、寬頻介電常數測試儀、20Hz~2MHz介電測試儀、高頻阻抗分析介電測試儀、ASTM D150介電常數測試儀、IEC60250介電損耗測試儀、塑料薄膜介質損耗測定儀、層壓板材介電常數測試儀、電纜料介電性能測試儀、改性塑料介電測試儀、低損耗塑料tanδ測試儀、三電極系統介電常數測試儀、10MHz塑料介電測試儀、5MHz介電常數測試儀、GDAT-S介電測試系統、塑料研發介電表征設備、塑料QC介電檢測儀器等。

2. 設備選型核心考量

在選擇塑料制品介電常數測試儀時，建議重點考量以下維度：

• 標準符合性：設備測試原理與能力應符合GB/T1409-2006、ASTM D150、IEC60250等標準要求，覆蓋工頻、音頻、高頻下電容率和介質損耗因數的測量

• 頻率覆蓋范圍：塑料介電性能的頻率依賴性強，20Hz~2MHz（可選配5MHz）的寬頻覆蓋是評價塑料完整介電譜圖的必要條件

• 測量精度：ε測量精度±2%（10kHz）、D值精度±5%±0.0001（10kHz），電容分辨率0.00001pF，D值6位數顯，是保證塑料低損耗測量的關鍵

• 自動運算能力：內置運算程序直接輸出ε和tanδ，無需人工計算，消除人為誤差

• 電極適配性：支持接觸電極法、薄膜電極法、非接觸法三種模式，適配直徑Φ10~56mm、厚度<10mm的各類塑料試樣

• 操作便捷性：4.3寸TFT液晶屏、中英文操作界面、一鍵完成測試能夠顯著降低操作人員的學習成本

• 數據管理能力：USB HOST（U盤直存）、LAN（LXI Class C）、RS232C、GPIB（選件）等豐富接口是現代化實驗室數據追溯與自動化測試的基本要求

• 測試速度：最高13ms/次的測試速度（快速模式200次/秒）滿足產線批量快檢需求

• 擴展性：內部直流偏置源、外部大電流偏置、10點列表掃描、平衡測試、變壓器測試等功能拓展了設備的應用邊界

3. GDAT-S的綜合競爭優勢

GDAT-S在以上各個維度均表現出色：

• 20Hz~2MHz寬頻數字合成信號源，10mHz步進，精度±0.02%，可選配至5MHz

• 基本準確度0.05%，電容測量范圍0.00001pF~9.99999F六位數顯

• ε測量范圍1~10^5，D值范圍0.00001~9.99999，10kHz下ε精度±2%、D精度±5%±0.0001

• 直接讀取ε和tanδ，無需人工計算

• 介電常數測試裝置支持Φ10~56mm試樣，接觸/薄膜/非接觸三種電極法

• 4.3寸TFT液晶屏，中英文界面，操作簡潔

• 豐富接口：USB DEVICE/HOST、LAN（LXI Class C）、RS232C、HANDLER、GPIB（選件）

• 內部直流偏置源：電壓-5V~+5V，電流-100mA~+100mA

• 10檔比較器分選，20組內部存儲，U盤外部存儲

• 最高測試速度13ms/次（快速模式200次/秒）

• 開路/短路/掃頻清零校準，串聯/并聯等效，自動量程

九、塑料介電測試的關鍵技術標準對照

1. GB/T1409-2006與ASTM D150的雙標合規

GDAT-S同時符合中國國家標準GB/T1409-2006與美國材料試驗協會標準ASTM D150《固體電絕緣材料的交流損耗特性和電容率的標準試驗方法》，以及國際標準IEC60250。這種多標準兼容性意味著使用該儀器獲得的塑料介電性能數據具備國際互認性，可直接用于出口塑料制品的合規性驗證、跨國企業供應鏈質量管控、國際學術期刊論文數據支撐等場景。

2. 與其他相關標準的協同

除GB/T1409-2006外，塑料介電測試還可能涉及：

• GB/T1693-2007：硫化橡膠介電常數和介質損耗角正切值的測定方法（適用于橡膠改性塑料）

• GB/T5594.4-2015：電子元器件結構陶瓷材料性能測試方法 第4部分：介電常數和介質損耗角正切值的測試方法（適用于陶瓷填充塑料）

• IEC60250:1969：測量電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數的推薦方法（國際標準）

GDAT-S的寬頻阻抗分析架構使其能夠適應這些相關標準的測試要求，具備極強的標準擴展性。

3. 試樣厚度測量精度要求

GB/T1409-2006明確規定：應精確地測量厚度，使偏差在±(0.2%±0.005mm)以內。GDAT-S測試裝置的微分頭分辨率達10μm，遠超標準要求的精度門檻，確保了塑料試樣厚度測量的準確性，從而為介電常數的精確計算奠定了基礎。

十、安全操作與維護要求

1. 使用環境要求

• 工作環境溫度：0℃~+40℃

• 相對濕度：<80%

• 電源：220V±22V，50Hz±2.5Hz

• 消耗功率：約25W

• 測試環境需符合GB/T1409-2006要求：溫度為23±2℃，相對濕度為50±5%，無強電磁干擾

2. 安全操作規范

• 儀器最高耐壓±42Vp（AC+DC），測試過程中嚴禁超過此限值

• 測試裝置最高使用頻率5MHz（選配），需確保測試線纜與電極系統支持相應頻率

• 更換試樣前必須先斷開測試信號，避免帶電插拔

• 高壓塑料測試（接近±42Vp上限）時需采取適當?shù)慕^緣防護措施

• 內部直流偏置源電壓模式-5V~+5V、電流模式-100mA~+100mA，操作時需防止短路

3. 日常維護

• 測試裝置平板電容器極片需定期清潔，避免油污、灰塵影響接觸性能

• 微分頭機構需定期潤滑，保持10μm分辨率的運動精度

• 標準介質樣品需妥善保存，定期（建議每年）進行量值校準

• 儀器接口與接插件應保持清潔，防止氧化

• 長期不用時，應定期通電檢查，存放在干燥通風環境中

4. 校準與溯源

為保證測試數據的準確性與計量溯源性，建議：

• 定期使用標準介質樣品（人工藍寶石、石英玻璃、氧化鋁陶瓷、聚四氟乙烯、環氧板等）進行系統校準

• 執行開路/短路點頻清零、掃頻清零及負載校準

• 必要時送計量院校準，確保電容測量基本誤差保持在±0.05%以內

十一、技術服務與應用支持

1. 測試方案定制

針對不同塑料材料特性與測試需求，可提供定制化的測試方案，包括電極系統選型（接觸/薄膜/非接觸）、測試夾具定制、溫控系統集成、10點列表掃描頻率點優化等。

2. 標準培訓與技術咨詢

提供GB/T1409-2006、ASTM D150、IEC60250等標準的深度解讀培訓，幫助用戶準確理解和執行標準測試要求。同時提供塑料介電頻譜分析、松弛極化機理診斷、異常結果排查等技術咨詢服務。

3. 售后保障

設備供應商對所提供的產品提供原廠質保服務，在保修期內產品若發生故障將提供及時的維修與技術支持服務；保修期外提供終身技術服務支持，必要時將派指定的專業技術員在規定時間內上門維修，保障用戶設備的長期穩定運行。

十二、結語

GB/T1409-2006塑料制品介電常數測試儀GDAT-S作為一款集寬頻阻抗分析、自動運算、直接讀數、智能化數據管理于一體的現代化介電性能檢測系統，完美契合GB/T1409-2006標準對電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數測量的技術要求，同時兼容ASTM D150、IEC60250等國際標準。

其20Hz~2MHz寬頻數字合成信號源（可選配5MHz）、10mHz步進、±0.02%頻率精度、0.05%基本準確度、0.00001pF電容分辨率、ε測量范圍1~10^5、10kHz下ε精度±2%與D精度±5%±0.0001的卓越性能，配合Φ10~56mm試樣適配、接觸/薄膜/非接觸三種電極法、4.3寸TFT液晶屏、中英文界面、USB/LAN/RS232C/GPIB豐富接口、13ms/次高速測量等先進配置，使其成為塑料制品生產企業、高分子材料改性企業、電子電氣制造企業、新能源企業、質檢檢測機構、科研院所等單位開展塑料介電性能檢測的理想選擇。

無論是通用塑料的配方研發、工程塑料的改性評價、塑料薄膜的介電表征、電纜料的絕緣驗證，還是5G通信塑料部件的高頻介電測試、新能源汽車塑料絕緣件的質量管控、第三方檢測機構的CMA報告出具，GDAT-S都能夠提供可靠、精準、高效、自動化的測試解決方案。在塑料材料高頻化、高性能化、功能化的發展趨勢下，在新能源與5G通信對塑料介電性能要求日益嚴苛的產業背景下，介電性能測試作為評價塑料電氣可靠性的核心手段，其重要性日益凸顯。

選擇一款符合國家標準、技術先進、性能穩定的塑料制品介電常數測試儀，不僅是企業質量管控的需要，更是提升產品市場競爭力、保障電子設備與電力系統安全運行、支撐新材料研發創新的戰略投資。GDAT-S以其卓越的技術性能和豐富的功能配置，必將成為塑料制品介電性能檢測領域值得信賴的合作伙伴，為塑料新材料研發創新、生產工藝優化、產品質量把控提供堅實的科學數據支撐，助力高分子材料與電氣絕緣行業的高質量發展。

在介電頻譜分析成為塑料材料研發標配的今天，GDAT-S所提供的20Hz~2MHz寬頻掃頻能力與10點列表掃描功能，能夠繪制出塑料介電常數與介質損耗隨頻率變化的完整曲線，直觀呈現不同配方、工藝、溫度環境下塑料介電性能的變化規律。這種"介電指紋"級的表征能力，正在成為塑料企業技術創新與產品質量追溯的核心競爭力。通過GDAT-S，塑料研發人員能夠深入洞察材料極化機制、界面效應、松弛行為等微觀電學特性，從而實現對塑料性能的精準調控與定向設計，推動塑料制品向高性能、多功能、高可靠性的方向持續演進。
