在電子陶瓷、特種玻璃、集成電路封裝材料、新能源絕緣材料等高端制造領域，介電常數與介質損耗角正切值是評判材料電氣性能、信號傳輸特性、絕緣可靠性和高頻適用性的核心指標。GB/T1409-2006陶瓷玻璃介電常數介質損耗測試儀BQS-13作為一款專為固體絕緣材料介電性能檢測而研制的自動抗干擾精密介損電橋，能夠精準測定陶瓷、玻璃、云母、覆銅板、絕緣薄膜、環氧復合材料等各類固體絕緣材料在工頻至異頻電場下的電容率、介質損耗因數及電容量，并可直接顯示計算結果。設備采用變頻電源技術與現代化電子測量技術，突破了傳統QS1西林電橋手動調節平衡、抗干擾能力弱、現場適應性差的技術瓶頸，廣泛適用于電力、電子電氣、新能源、科研院校等行業中變壓器、互感器、套管、電容器、避雷器等設備的介損檢測，特別契合陶瓷片、玻璃基板、石英晶體等材料的相對介電常數與介質損耗測試需求，完美符合GB/T1409-2006、GB/T5654、GB/T1693等多項國家標準的測試規范。

一、GB/T1409-2006標準深度解讀與設備合規設計

1. 標準核心定位與適用范圍

GB/T1409-2006《測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法》是我國絕緣材料介電性能測量領域的基礎性國家標準，于2006年2月15日發布，2006年6月1日起實施，全部代替舊版GB/T1409-1988，修改采用IEC60250-1969國際標準。標準規定在15Hz至300MHz的頻率范圍內測量電容率、介質損耗因數的方法，適用于液體、易熔材料以及固體材料，覆蓋陶瓷介質、玻璃基板、環氧樹脂復合材料、絕緣薄膜、橡膠、塑料等全部電介質材料。

標準明確指出，測試結果與頻率、溫度、濕度等物理?xiàng)l件有關，在特殊情況下也與電場強度有關。這就要求檢測儀器必須具備多檔位可調測試頻率、連續可調高壓輸出、內置標準參考電容單元，以及自動完成原始采樣數據至相對介電常數εr、介質損耗tgδ、試樣電容量Cx的自動換算功能，禁止依靠人工手動代入?yún)?shù)計算，最大程度降低人為計算誤差。同時，標準規定高壓測試回路必須具備全屏蔽結構，減少邊緣電容、雜散電容對微小試樣測量結果的干擾；針對實驗室薄型絕緣薄膜、小尺寸陶瓷介質試樣，儀器電容分辨率需達到皮法級，滿足微量電容精準捕捉要求。

2. BQS-13針對GB/T1409-2006的專項合規設計

頻率區間合規：設備內置40Hz至70Hz寬變頻輸出區間，標準基準測試頻率鎖定50.0±5.0Hz，完美匹配GB/T1409-2006工頻段測試要求，同時支持偏離工頻的異頻變頻模式，滿足標準中干擾環境下變頻分離信號的測試方案。

高壓輸出合規：內置最高10kV連續可調高壓測試源，電壓調節分辨率1V，可根據標準不同試樣、不同電力設備的試驗電壓要求，精準設置0.5kV至10kV任意檔位試驗電壓，電壓輸出波形為純凈正弦波，波形畸變率符合國標高壓試驗電源規范。

自動化換算合規：BQS-13通過標準回路與被試回路的電流幅值、相位差矢量運算，直接屏顯三個核心參數——電容量Cx、介質損耗因數tgδ、相對介電常數ε，配合三電極測試系統時ε準確度可達讀數的0.5%，完全滿足標準禁止人工計算、要求自動換算的強制性規定。

多標準兼容：除GB/T1409-2006外，設備同時符合GB/T5654液體絕緣材料工頻相對介電常數、介質損耗因數和體積電阻率的測量要求，以及GB/T1693硫化橡膠介電常數和介質損耗角正切值的測定方法，意味著使用該儀器獲得的數據具有行業認可度，能夠直接用于產品認證、質量報告出具等正式場合。

二、陶瓷與玻璃材料的介電性能檢測需求

1. 陶瓷材料的介電檢測特性

陶瓷材料作為一類重要的功能材料，在電子元器件、集成電路封裝、5G通信、電力設備等領域的應用日益廣泛。常見的測試樣品形態包括圓片狀、方片狀、圓柱狀以及特定規格的基板，對于采用平行板電容器法測試的樣品，通常要求加工成直徑為10mm至20mm、厚度為1mm至2mm的圓片。樣品的兩個主表面必須平整、平行，且需經精細拋光處理，表面平整度一般要求優于0.05mm，平行度優于0.02mm，以確保測試電極與樣品表面能夠形成良好的歐姆接觸。

陶瓷材料需經過高溫?zé)Y(jié)致密化處理，氣孔率應控制在較低水平，通常要求體積密度達到理論密度的95%以上。氣孔不僅會降低材料的有效介電常數，還可能在電場作用下產生局部放電，影響測試穩定性。在送檢前，樣品應經過嚴格的清洗工藝，推薦使用超聲波清洗設備，在無水乙醇或去離子水中進行清洗，并在干燥箱中充分烘干。

電極制備是陶瓷樣品處理的關鍵環節。通常采用燒滲銀電極、蒸鍍金電極或涂覆導電銀漿的方式制備，電極層需致密、導電良好且與基體結合牢固。樣品的數量通常要求不少于3件，以便進行統計分析和異常值剔除。

2. 玻璃與玻璃陶瓷材料的介電檢測特性

玻璃與玻璃陶瓷類材料包括用于集成電路封裝的硼硅玻璃、微晶玻璃、顯示玻璃基板以及具有特殊光學功能的玻璃材料。玻璃材料的介電常數通常較低，測試時對電極接觸質量要求較高。對于塊體玻璃陶瓷，一般要求樣品表面平整、無裂紋、無明顯的氣孔缺陷，厚度均勻。電極制備同樣采用燒滲銀電極、蒸鍍金電極或涂覆導電銀漿的方式，電極層需致密且與基體結合牢固。

在光學玻璃、特種石英坩堝或光纖預制棒的研發過程中，介電常數的微小變化可能預示著材料純度或晶體結構的改變。BQS-13的高分辨率（最高0.001pF）能夠捕捉到這些細微差異，幫助科研人員優化配方和工藝。

3. 介電性能參數的工程意義

通過檢測，可以獲得以下關鍵的性能指標：

相對介電常數：表示材料存儲靜電場能量的能力。相對介電常數越大，表示材料在相同電場下極化能力越強，存儲的電荷越多。在工程設計中，該參數直接決定了電容器的電容量或傳輸線的信號傳輸速度。

介電損耗角正切值：在交變電場作用下，電介質在極化過程中由于克服分子間摩擦力等原因會消耗一部分電能轉化為熱能，這種現象稱為介電損耗。損耗角正切值是衡量材料絕緣性能優劣的重要指標，該值越小，材料的絕緣性能越好，在高頻應用中發熱越少。

復介電常數：在高頻微波領域，介電常數通常表示為復數形式，實部代表儲能特性，虛部代表耗能特性。復介電常數的測定能夠更全面地揭示材料在交變電磁場中的響應行為。

三、變頻抗干擾精密介損電橋的工作原理

1. 傳統QS1電橋的技術痛點

老一代高壓實驗室標配的是QS1西林電橋，采用手動調節平衡原理，存在諸多局限：怕工頻干擾、現場強電磁場下要反復移相倒相、操作繁瑣、平衡困難，還必須配備笨重的外置高壓發生器和標準電容箱，難以滿足現代實驗室和現場快速測試需求。特別是在發電廠、變電站等現場環境中，鄰近高壓帶電設備產生的工頻電場、磁場以及地網中的雜散電流，均會對測量回路形成強烈干擾，導致傳統高壓電橋測量結果嚴重失準，甚至無法進行有效測量。

2. BQS-13的變頻抗干擾核心架構

BQS-13本質上是一臺自動抗干擾精密介損電橋，突破點在四大技術模塊：

變頻電源替代定頻：儀器內部DDS/SPWM逆變出40-70Hz范圍內可調的正弦高壓（常用45Hz/55Hz雙點），故意避開50Hz工頻主能量集中帶，從源頭讓"測試信號"和"干擾信號"頻率錯開。

FFT數字濾波提取真值：采樣回路同時采到"測試頻率響應"+"50Hz及諧波干擾"的混合信號，DSP做快速傅里葉變換，在頻域里把45Hz（或55Hz）那個頻率點單獨拎出來算幅值+相位，再用雙頻測量結果換算回50Hz工頻等效值。這一過程相當于在頻域上構建了一個窄帶濾波器，能夠有效抑制工頻及諧波干擾，即使干擾信號的強度達到測試信號的兩倍，儀器仍能保證穩定的測量精度。

一體化集成架構：8U標準機箱里集成了變頻高壓電源（最高10kV輸出，分辨率1V）、SF6高穩定度標準電容器（自身tanδ趨近0，做相位基準）、取樣電阻+前置放大+高速ADC、單片機運算核心。過去要三臺設備拼接的測試工作，現在一箱搞定，接線誤差和系統誤差都大幅下降。

Cx、tgδ、ε直顯：無需像QS1那樣讀游標、算平衡、手推公式。BQS-13通過標準回路（Cn）與被試回路（Cx）的電流幅值+相位差矢量運算，直接屏顯三個數：電容量Cx、介質損耗因數tgδ、相對介電常數ε。

3. 內施高壓與外施高壓雙模式

BQS-13支持內施高壓與外施高壓兩種測量模式，這是其容易被忽略的一個重要優勢：

內施高壓模式：機內10kV直接輸出，適合常規試品（3pF~60000pF@10kV；60pF~1μF@0.5kV），適用于陶瓷片、玻璃基板、覆銅板、絕緣薄膜等固體絕緣材料的實驗室測試。

外施高壓模式：外接高壓電源時，試驗電壓最高可達500kV（按外接標準電容器最高電壓），支持工頻或變頻40-70Hz。外接量程擴展器時可以測試幾千安培下高壓電器的介損值，外接電流互感器（量程擴展器）1000/1=1000倍情況下，可測試大電流高壓電器的介損值，測試完畢后介損值直讀，電容量為讀數乘以外接互感器的變比值，極大拓展了現場大型電力設備的測試能力。

四、核心功能與技術特點

1. 高精度測量與高分辨率

BQS-13的準確度達到Cx: ±(讀數×0.5%+0.5pF)，tgδ: ±(讀數×0.5%+0.00005)，分辨率最高0.001pF，4位有效數字。這一精度水平配合三電極測試系統時，ε準確度可達讀數的0.5%，對橡膠配方、覆銅板、陶瓷片、玻璃基板這類研發質控意義重大。

2. 變頻抗干擾能力強

設備采用變頻抗干擾技術（40-70Hz），最大輸入電流5A。通過在45Hz和55Hz兩個頻率下分別測量，再通過算法換算回50Hz工頻下的等效值，有效排除了非線性干擾對測量結果的影響，進一步提升了測量穩定性。

3. 寬范圍電壓與量程配置

內置的10kV高壓電源和0.5kV低壓檔位，配合內外施高壓模式的切換，使得該儀器能夠適應從微小電容到大電容量試品的廣泛測試需求。無論是微小的石英晶片還是大型的電力電纜，都能找到合適的測量檔位。

4. 數字化操作與數據管理

儀器采用全數字化測量技術，自動識別電容、電感、電阻三類試品。配備大尺寸彩色觸摸屏，圖形化界面直觀，極大降低了操作門檻和人為誤差。整個測試過程包括升壓、頻率切換、數據采集、計算和結果顯示，均由微處理器自動控制，一鍵完成。單次測量時間約40秒，適合大批量樣品篩選。

數據管理方面，儀器內置日歷芯片和大容量存儲器，可保存帶有時間戳的多組測試數據和條件。配備RS232接口和U盤插口，便于數據導出、上傳至計算機進行深入分析或長期存檔，滿足現代實驗室的數字化管理需求。

5. 多重安全保護

儀器具備接地保護功能，未可靠接地時禁止高壓輸出。具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施。輸入電源適應180V~270VAC，50Hz±1%，支持市電或發電機供電，適應現場復雜供電環境。

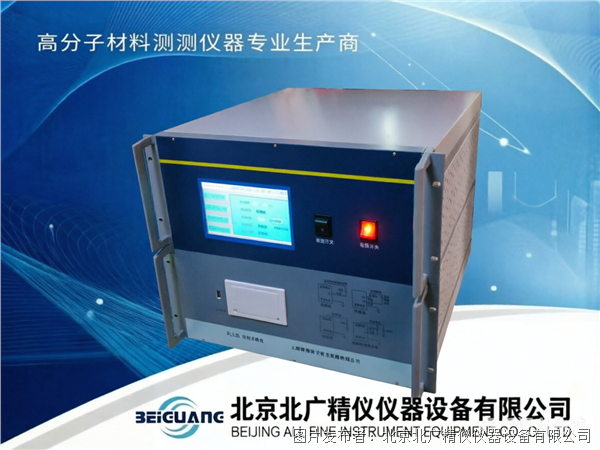

6. 標準8U機箱設計

儀器采用8U標準機箱，儀器重量25kg，結構緊湊，便于實驗室布置和現場搬運。工作環境溫度-10℃~50℃，相對濕度<90%，適應工業現場和實驗室的多種環境條件。

五、原廠性能參數

準確度：

• Cx: ±(讀數×0.5%+0.5pF)

• tgδ: ±(讀數×0.5%+0.00005)

分辨率：0.000001

電容率精度：±0.5%

抗干擾指標：

• 變頻抗干擾(40-70Hz)

• 最大輸入電流5A

高壓輸出：

• 內置最高10KV測試電壓輸出

• 可調分辨率1V

電容量范圍：

• 內施高壓：3pF~60000pF/10kV；60pF~1μF/0.5kV

• 外施高壓：3pF~1.5μF/10kV；60pF~30μF/0.5kV

• 外接量程擴展器時可以測試幾千安培下高壓電器的介損值

分辨率：

• 最高0.001pF

• 4位有效數字

計算機接口：標準RS232接口

外形尺寸：8U標準機箱

儀器重量：25kg

六、陶瓷與玻璃材料測試的操作規范

1. 試樣制備與電極處理

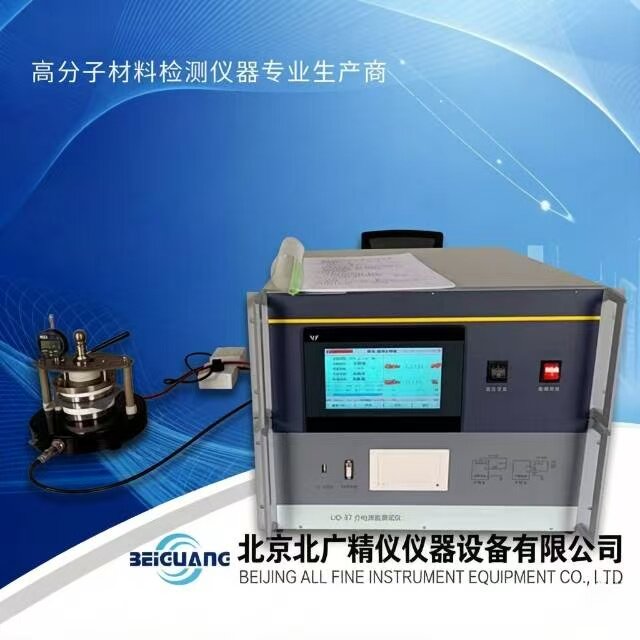

針對陶瓷、玻璃類硬質平板狀絕緣材料，配合專用的三電極測試系統（平板電容器夾具）進行精確測量。三電極系統由測量電極、高壓電極、保護電極組成，能有效屏蔽邊緣效應，保證測量電場均勻，從而獲得準確的ε和tanδ值。

陶瓷試樣要求：

• 幾何形狀：圓片狀、方片狀、圓柱狀或特定規格的基板

• 平行板電容器法測試：直徑10mm至20mm、厚度1mm至2mm的圓片

• 表面要求：兩個主表面平整、平行，經精細拋光處理，平整度優于0.05mm，平行度優于0.02mm

• 燒結質量：體積密度達到理論密度的95%以上

• 清洗工藝：超聲波清洗，無水乙醇或去離子水中清洗，干燥箱中充分烘干

• 電極制備：燒滲銀電極、蒸鍍金電極或涂覆導電銀漿，電極層致密、導電良好且與基體結合牢固

• 樣品數量：不少于3件

玻璃試樣要求：

• 表面要求：平整、無裂紋、無明顯的氣孔缺陷，厚度均勻

• 電極制備：同樣采用燒滲銀電極、蒸鍍金電極或涂覆導電銀漿的方式

• 特殊處理：玻璃材料的介電常數通常較低，測試時對電極接觸質量要求較高

2. 測試接線方法

正接法：用于外殼接地或可接地的試品（如電容器、套管末屏接地時），測量精度高。將紅色高壓線連接儀器高壓輸出HV插座與試品的高壓電極，黑色低壓測試線連接儀器Cx插座與試品的測量電極，保護電極妥善連接至電橋的保護端。

反接法：用于外殼不接地或懸浮的試品（如測量電容式電壓互感器CVT的分壓電容）。

外施高壓法：用于測試幾千安培下高壓電器的介損值。外接線路時可連接量程擴展器，電流可達幾千安培；外接電流互感器（量程擴展器）1000/1=1000倍情況下，可測試大電流高壓電器的介損值，測試完畢后介損值直讀，電容量為讀數乘以外接互感器的變比值。

3. 測試流程

1. 試驗前準備：檢查供電電源是否在180V~270V范圍內，確認接地端子已可靠連接大地

2. 參數設置：通過觸摸屏設置測試頻率（40-70Hz范圍內任意設定）、測試電壓（0.5kV-10kV可調）、接線方式等參數

3. 啟動測試：儀器自動完成升壓、頻率切換、數據采集、計算和結果顯示

4. 讀取結果：Cx、tgδ、ε三個核心參數直接屏顯

5. 數據保存：測試結果自動保存，可通過RS232接口上傳至計算機進行分析，或通過U盤導出

單次測量時間約40秒，與測量方式有關，適合大批量樣品篩選。

七、典型應用場景深度覆蓋

1. 電子陶瓷材料研發與質控

在電子元器件結構陶瓷材料（如氧化鋁、氮化鋁基板）的生產與研發中，BQS-13可用于：

• 原材料配方優化：分析不同配方陶瓷材料在工頻下的介電性能變化

• 燒結工藝驗證：通過介電常數和介質損耗評估燒結致密化程度

• 成品出廠檢測：按照GB/T1409-2006標準對成品陶瓷片進行介電性能測定

• 高頻特性評估：利用變頻測試能力分析陶瓷材料介電性能的頻率依賴性

2. 特種玻璃與玻璃陶瓷檢測

在光學玻璃、特種石英坩堝、微晶玻璃、顯示玻璃基板以及具有特殊光學功能的玻璃材料的研發過程中，介電常數的微小變化可能預示著材料純度或晶體結構的改變。該儀器的高分辨率（0.001pF）能夠捕捉到這些細微差異，幫助科研人員優化配方和工藝。

3. 集成電路封裝材料驗證

用于集成電路封裝的硼硅玻璃等材料的介電性能檢測，確保封裝材料的信號傳輸特性和絕緣可靠性滿足芯片工作要求。

4. 電力設備預防性試驗

對于電力系統中的變壓器、互感器、套管和避雷器，定期測量其介質損耗因數是判斷絕緣老化程度的重要手段。通過定期的"體檢"，可以及時發現潛在的絕緣缺陷，防止重大事故發生。BQS-13的變頻抗干擾能力使其在變電站、工業廠房等強電磁環境下仍能準確測量。

5. 覆銅板與絕緣薄膜檢測

在電子電氣行業，覆銅板、絕緣薄膜、封裝材料的介電性能檢測是確保PCB信號完整性和層間絕緣性能的關鍵環節。BQS-13可精準測定這些材料的電容率與介質損耗因數。

6. 新能源材料介電特性分析

在新能源領域，鋰電池隔膜、光伏封裝膠膜的介電特性分析對電池安全性和光伏組件耐久性至關重要。BQS-13能夠適應這些新型材料的介電性能測試需求。

7. 橡膠塑料行業應用

在高分子材料的配方優化與耐電壓性能驗證中，BQS-13符合GB/T1693標準，可同時滿足硫化橡膠介電常數和介質損耗角正切值的測定需求。

8. 科研院?；A(chǔ)研究

科研院校在新材料電學性能的基礎研究與論文數據采集過程中，BQS-13的變頻測試能力和高精度測量性能，能夠?yàn)榭蒲腥藛T提供可靠的實驗數據。

八、行業搜索關鍵詞覆蓋與設備選型指南

1. 核心關鍵詞覆蓋

本文覆蓋的行業搜索關鍵詞包括：GB/T1409-2006陶瓷玻璃介電常數介質損耗測試儀、陶瓷介電常數介質損耗檢測儀、玻璃纖維介電常數測試儀、石英晶玻璃介電常數介質損耗測試儀、陶瓷云母介質損耗測試測量?jī)x、全自動介電常數介損測試儀、自動抗干擾精密介損電橋、高壓介損電橋、變頻抗干擾介損測試儀、固體絕緣材料介電性能檢測儀、三電極系統介電常數測試儀、8U機箱介損電橋、RS232介損測試儀、10kV高壓介損測試儀、陶瓷片ε和tgδ測試儀、玻璃基板介電性能檢測儀、電子陶瓷材料介電常數測試儀等。

2. 設備選型核心考量

在選擇陶瓷玻璃介電常數介質損耗測試儀時，建議重點考量以下維度：

• 標準符合性：設備測試原理與能力應符合GB/T1409-2006標準要求，覆蓋15Hz至300MHz頻率范圍內電容率和介質損耗因數的測量，同時兼容GB/T5654、GB/T1693等相關標準

• 抗干擾能力：現場測試環境往往存在強電場干擾，40-70Hz變頻抗干擾技術是保障測量精度的關鍵

• 測量精度：Cx和tgδ的測量精度直接決定檢測數據的可靠性，應關注儀器的分辨率與準確度指標

• 高壓輸出能力：內置10kV高壓電源，無需外接升壓設備即可完成高壓介損測試

• 操作便捷性：全數字化測量技術、圖形化操作界面、一鍵完成測試能夠顯著降低操作人員的學習成本

• 數據管理能力：RS232通訊、U盤數據導出、大容量存儲功能是現代化實驗室數據追溯的基本要求

• 安全保護：接地保護、過壓過流保護、緊急停機等安全機制是高壓測試設備必備的防護能力

• 拓展應用：除陶瓷玻璃外，能否兼顧覆銅板、絕緣薄膜、橡膠塑料、絕緣油、CVT、互感器、變壓器等設備的介損測試，決定了設備的綜合利用率

• 內外施高壓雙模式：支持外施高壓模式并可通過外接量程擴展器測試幾千安培下高壓電器的介損值

3. BQS-13的綜合競爭優勢

BQS-13在以上各個維度均表現出色：

• 一體化8U標準機箱集成變頻高壓電源、SF6高穩定度標準電容器、測量電橋電路以及微處理器控制系統

• 采用40-70Hz變頻抗干擾技術，最大輸入電流5A

• 內置最高10kV測試電壓輸出，可調分辨率1V

• Cx準確度±(讀數×0.5%+0.5pF)，tgδ準確度±(讀數×0.5%+0.00005)，分辨率最高0.001pF

• 全數字化測量，自動識別電容、電感、電阻三類試品，Cx、tgδ、ε直顯

• 單次測量時間約40秒，適合大批量樣品篩選

• 支持內施高壓與外施高壓雙模式，外接量程擴展器可測試幾千安培下高壓電器

• 標準RS232接口，支持?jǐn)?shù)據上傳與信息化管理

• 具備接地保護等多重安全保護功能

九、陶瓷玻璃介電性能測試的關鍵影響因素

1. 頻率的影響

GB/T1409-2006標準適用的頻率區間覆蓋15Hz至300MHz。陶瓷、玻璃等材料的介電常數與介質損耗會隨頻率發生顯著變化。在工頻下，材料的極化主要是偶極子極化和界面極化；而在高頻電場下，某些極化機制來不及響應，介電常數會降低。BQS-13支持在40Hz至70Hz范圍內任意設定測試頻率，并可進行自動雙變頻測量，為研究材料介電性能的頻率依賴性提供了便利。

2. 溫度的影響

溫度對陶瓷玻璃材料的介電性能影響顯著。溫度升高會導致材料分子鏈或晶格振動加劇，極化程度增加，介電常數通常會隨之增大；同時，電導損耗的增加會使介質損耗角正切值上升。BQS-13可配合溫控裝置進行不同溫度條件下的介電性能測試。

3. 濕度的影響

陶瓷玻璃材料具有一定的吸濕性（尤其是多孔陶瓷），水分含量的增加會顯著提高介質損耗值。因此，測試前樣品必須經過充分的干燥處理，并在標準環境下進行狀態調節。

4. 電極接觸狀態的影響

電極與陶瓷玻璃表面的接觸狀態直接影響測試精度。燒滲銀電極、蒸鍍金電極或涂覆導電銀漿是常用的電極制備方法，電極層需致密、導電良好且與基體結合牢固。對于玻璃材料，由于其介電常數通常較低，對電極接觸質量要求更為嚴苛。三電極系統的正確使用是消除邊緣效應和表面泄漏電流影響的關鍵。

5. 試樣制備質量的影響

試樣的幾何形狀、尺寸精度、表面平整度、燒結致密化程度都直接影響測試結果。制樣時需嚴格控制樣品的加工精度，確保表面平整、無裂紋、無明顯氣孔缺陷，厚度均勻。樣品數量通常要求不少于3件，以便進行統計分析和異常值剔除。

十、安全操作與維護要求

1. 使用環境與安全要求

• 工作環境溫度：-10℃~50℃；相對濕度：<90%

• 輸入電源：180V~270VAC，50Hz±1%，支持市電或發電機供電

• 儀器必須可靠接地，未可靠接地時禁止高壓輸出

• 使用前應檢查供電電源是否在允許范圍內

• 儀器自帶多重保護：輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度保護

• 測量過程中人體應遠離高壓端

2. 日常維護

• 儀器應在干燥、通風的環境中使用，避免劇烈震動

• 長期不用時，應定期通電檢查

• 接口與接插件應保持清潔，防止氧化

• 運輸與搬運過程中應做好防震措施

3. 校準與溯源

為保證測試數據的準確性，建議定期進行儀器校準。可使用已知介電常數的標準樣品（如特氟龍、石英）進行儀器校準，驗證儀器測量精度是否符合標稱指標。

十一、技術服務與應用支持

1. 測試方案定制

針對不同材料特性與測試需求，可提供定制化的測試方案，包括電極系統設計、測試夾具選型、測試參數優化等。

2. 標準培訓與技術咨詢

提供GB/T1409-2006等標準的深度解讀培訓，幫助用戶準確理解和執行標準測試要求。同時提供測試數據分析、異常結果診斷等技術咨詢服務。

3. 售后保障

設備供應商對所提供的產品提供原廠質保服務，在保修期內，產品若發生故障，將提供及時的維修與技術支持服務。保修期外提供終身技術服務支持，必要時將派指定的專業技術員在規定時間內上門維修。

十二、結語

GB/T1409-2006陶瓷玻璃介電常數介質損耗測試儀BQS-13作為一款集變頻抗干擾、高精度測量、自動化換算、智能化數據管理、多重安全防護于一體的自動抗干擾精密介損電橋，完美契合GB/T1409-2006標準對電氣絕緣材料在工頻、音頻、高頻下電容率和介質損耗因數測量的技術要求，同時兼容GB/T5654、GB/T1693等多項國家標準。

其8U標準機箱一體化設計、40-70Hz變頻抗干擾技術、內置最高10kV可調高壓源（分辨率1V）、Cx準確度±(讀數×0.5%+0.5pF)、tgδ準確度±(讀數×0.5%+0.00005)、最高0.001pF分辨率的卓越性能，使其成為陶瓷、玻璃、云母、覆銅板、絕緣薄膜、環氧復合材料等固體絕緣材料生產企業、電子電氣制造企業、電力行業、新能源企業、質檢檢測機構、科研院所等單位開展介電性能檢測的理想選擇。

無論是電子陶瓷基板的研發質控、特種玻璃材料的配方優化、集成電路封裝材料的介電驗證，還是電力設備預防性試驗、覆銅板與絕緣薄膜的介電性能檢測，BQS-13都能夠提供可靠、精準、高效的測試解決方案。在陶瓷玻璃材料高頻化、高性能化、微型化的發展趨勢下，介電性能測試作為評價材料電氣可靠性的核心手段，其重要性日益凸顯。選擇一款符合國家標準、技術先進、性能穩定的介電常數介質損耗測試儀，不僅是企業質量管控的需要，更是提升產品市場競爭力、保障電子設備與電力系統安全運行的戰略投資。

BQS-13以其卓越的技術性能和豐富的功能配置，必將成為陶瓷玻璃等固體絕緣材料介電性能檢測領域值得信賴的合作伙伴，為新材料研發創新、生產工藝優化、產品質量把控提供堅實的科學數據支撐，助力電子材料與電氣絕緣行業的高質量發展。
