一、50Hz介電常數與介損測試的電力行業剛需

介電常數（電容率ε）與介質損耗因數（tanδ）是評價高壓電力設備絕緣性能的兩大核心參數，直接決定變壓器、互感器、套管、CVT、電纜等在長期運行電壓下的發熱水平、老化速率與故障風險。據國家電網2024年輸變電設備預防性試驗統計，近41%的變壓器套管故障、33%的CVT精度漂移、28%的互感器介損超標，均可通過定期50Hz介電常數與tanδ檢測提前3-6個月預警，避免發展成突發停運事故。

當前電力行業執行的DL/T 474.3《現場絕緣試驗實施導則 介質損耗因數tanδ試驗》、GB/T 1409《測量電氣絕緣材料在工頻、音頻、射頻（包括米波波長在內）下介電常數和介質損耗因數的推薦方法》等標準，均明確要求在50Hz工頻（或近似工頻）條件下測試設備的電容量Cx與tanδ值，且強電場干擾下的測量穩定性、高壓輸出的安全性是現場檢測的核心難點——變電站現場往往存在母線感應電壓、鄰近設備電場耦合等強干擾，常規介損電橋若不采取變頻抗干擾措施，測得的tanδ誤差可達50%以上，完全失去預警價值。

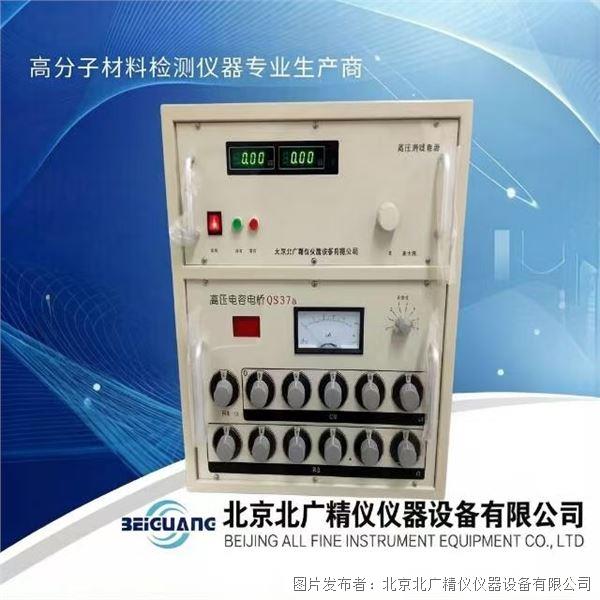

50Hz介電常數電容率測試儀BQS-37A正是針對這一現場痛點研發的一體化設備，內置介損測試電橋、變頻調壓電源、升壓變壓器與SF6高穩定度標準電容器，高壓源由內部逆變器產生，支持50Hz及45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz等多組變頻組合，配合數字陷波技術避開工頻干擾，從原理上解決強電場下"測不準、測不穩"的難題。設備同時覆蓋正接法、反接法、自激法、CVT不拆高壓引線測量、反接屏蔽法測CVT上端CO等全場景接線模式，配絕緣油杯還可測絕緣油介質損耗，是發電廠、變電站現場預防性試驗與實驗室型式試驗的標配裝備。

二、傳統介損與電容率測試的現場共性痛點

1. 強電場干擾下數據漂移嚴重

變電站全停電場景越來越少，多數預防性試驗是在部分設備帶電、母線感應電壓可達數千伏的背景下開展的。常規工頻介損儀無變頻抗干擾能力，感應電會直接耦合進測量橋路，導致tanδ值忽大忽小，甚至出現負值，操作人員無法判斷數據真?zhèn)危荒芊磸?fù)復測，單臺變壓器測試耗時可達1小時以上。

2. 外接標準電容器搬運風險大

傳統介損電橋需外掛標準電容器與升壓器，SF6標準電容器單只重量常超30kg，升壓器另計，現場搬運需2-3人配合，樓梯、電纜溝等場景極易磕碰。且外接線纜多，接頭接觸電阻波動會直接引入0.02%以上的tanδ誤差。

3. CVT測試效率低、拆線風險高

電容式電壓互感器（CVT）是變電站電壓測量的核心設備，其C1、C2及頂端CO的介損與電容量需定期校驗。常規做法需拆除CVT高壓引線后才能測，110kV及以上CVT引線自重超50kg，登高拆線既耗工時又存在高空墜落風險；且拆線后重新恢復若接觸不良，還會引入額外誤差。

4. 絕緣油介損測試需另配設備

絕緣油的介質損耗是充油設備狀態評價的關鍵指標，常規介損儀若無配套油杯與溫控接口，需另購一套油介損測試儀，現場攜帶兩套設備，占地大、接線亂。

5. 數據管理與溯源能力弱

傳統設備多靠手寫記錄，200組以上數據易混淆，且無法通過U盤導出，實驗室歸檔與QC溯源困難，不符合DL/T 963《變壓力設備帶電檢測技術規范》對數據可追溯性的要求。

三、BQS-37A的核心技術架構與設計邏輯

1. 一體化內置結構，免除外接標準電容與升壓器

設備為單機一體化結構，內部集成：

介損測試電橋：采用矢量運算數字化實時采集，分別測標準回路（內置SF6高穩標準電容Cn）與被試回路（Cx）的電流幅值與相位差，計算得出Cx與tanδ；

變頻調壓電源：逆變器數字化控制，輸出頻率可在50Hz、47.5Hz/52.5Hz、45Hz/55Hz、60Hz、57.5Hz/62.5Hz、55Hz/65Hz多組組合中切換，也可自動雙變頻；

升壓變壓器：將逆變器輸出升至0.5-10kV測試高壓，連續可調；

SF6高穩定度標準電容器：作為內標準，省去外接線纜與搬運環節，從根源降低接觸電阻誤差。

整機主機尺寸僅350×270×270mm，重22.75kg，單人可搬運，附件箱5.25kg，現場機動性極強。

2. 變頻+數字陷波雙重抗干擾，強電場下仍可測準

設備核心抗干擾原理為變頻法：通過把測試頻率偏離50Hz（如切到45Hz/55Hz），使外電場工頻干擾不在測量頻率點上，再配合數字陷波技術濾除殘余干擾，從根本上解決"帶電母線下測不準"的問題。自動雙變頻模式下設備會分別在兩個頻率點測試后做運算修正，進一步壓制干擾，適合電場極復雜的500kV及以上變電站場景。

3. 全接線模式覆蓋，CVT測試是核心亮點

設備支持三類基礎接線+四類CVT專用接線：

正接法：被試品低壓端接地、高壓端加壓，適合被試品一端可接地的場景（變壓器一次對二次、CT/PT一次對側、套管芯棒對末屏等）；

反接法：被試品高壓端接地、低壓端加壓，適合被試品整體不可接地的場景（變壓器一次對二次及地、套管芯棒對末屏及地等）；

自激法：通過ES自激輸出端給CVT二次繞組供壓，高壓端從CVT頂端自激升起，可不拆CVT高壓引線直接測C1、C2的Cx與tanδ，是現場效率最高的CVT校驗方式；

反接屏蔽法測CVT頂端CO：電壓≤2kV的反接法專用接線，解決CVT頂端耦合電容器CO的介損測試難題。

4. 絕緣油介損擴展能力

配絕緣油杯+加溫控裝置后，設備可直接測絕緣油的介質損耗，HV紅夾接油杯高壓極C、Cx黑夾接測試極A、屏蔽層接屏蔽極B接地，2kV正接法，一套設備兼顧固體絕緣與液體絕緣檢測。

5. 觸控交互+海量存儲+多重保護

全觸摸液晶屏：120mm×90mm超大中文觸控界面，操作步驟分步引導，無需專業培訓；

200組數據存儲：內置日歷芯片，按時間順序保存，支持U盤導出至PC管理；

多重保護：輸入電壓波動、高壓過流、輸出短路、電源故障、過壓、過流、溫度保護全覆蓋，且設接地檢測功能——設備未可靠接地時禁止升壓，從邏輯上杜絕"忘接地升壓"的人為事故。

四、50Hz介電常數電容率測試儀BQS-37A核心性能參數

以下參數完全保留原產品手冊技術指標，未做任何改動：

1. 使用條件

環境溫度 -15℃ ~ 40℃，相對濕度 < 80%

2. 抗干擾原理

變頻法

3. 電源

AC 220V ±10%，允許發電機供電

4. 高壓輸出

輸出電壓范圍 0.5kV ~ 10kV，每隔0.1kV可調

精度 2%

電流 200mA

容量 2000VA

5. 自激電源

AC 0V / 50V / 15A

支持頻率：50Hz、60Hz單頻；45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz 自動雙變頻

6. 分辨率

tanδ：0.001%

Cx：0.001pF

7. 精度

△tanδ：±(讀數 × 1.0% + 0.040%)

△Cx：±(讀數 × 1.0% + 1.00pF)

8. 測量范圍

tanδ：無限制

Cx：15pF < Cx < 300nF

10kV檔：Cx < 40nF

5kV檔：Cx < 150nF

1kV檔：Cx < 300nF

CVT測試：Cx < 300nF

9. 外形尺寸與重量

主機：350(L) × 270(W) × 270(H) mm，重22.75kg

附件箱：350(L) × 270(W) × 160(H) mm，重5.25kg

10. 存儲器

200組，支持U盤數據導出

五、標準化操作流程（現場/實驗室通用）

1. 試驗前準備

環境核查：溫度 -15~40℃，濕度<80%，戶外無雨雪；

接地先行：將儀器接地接線柱通過≥4mm2黃綠雙色線可靠接入地網，未接地設備自動閉鎖升壓；

電源檢查：AC220V±10%插座，發電機供電時須將發電機零線接地，否則報"接地有誤"；

被試品預檢：先用兆歐表測被試品絕緣，確認無擊穿、無遺留地線、無短路后再連線；

選型升壓檔：按被試品耐壓等級選0.5/1/2/5/10kV檔，避免過壓損壞設備。

2. 接線（按被測設備選模式，詳見第六節）

以最常見的變壓器一次對二次及地（反接法，10kV）為例：

解開變壓器高壓側中線（若三側均接地則選正接法，此處假設高壓側可懸空）；

紅色高壓線芯線接變壓器高壓端，屏蔽層若高壓端有屏蔽環則接屏蔽環、無則懸空；

黑色Cx線芯線接變壓器低壓端，屏蔽層接低壓端屏蔽環（無則懸空）；

高壓端對地、低壓端對地為測試回路，接地端通過設備內部回流。

3. 參數設置

開機進入主菜單 → 選"一般測試"或"CVT測試" → 進"參數設置"：

測試電壓：按設備耐壓選（變壓器/套管/CT常選10kV，PT/CVT/油杯常選2kV）；

測試頻率：強干擾場選45Hz/55Hz雙變頻，純停電現場可選50Hz單頻；

接線模式：正接/反接/自激；

保存后返回，長按"啟動測試"。

4. 測試運行

電壓平滑升至設定值后保持，自動按設定頻率變頻測試，完成后屏顯Cx、tanδ、相位角等結果，自動存入存儲區（按時間排序，000為最新、199為最老）。

5. 數據導出與打印

主菜單進"數據管理"→"數據查詢"，按上下鍵選序號，可翻頁查看；

插U盤→選"打印/導出"，數據存為文件至U盤，PC端可打開管理；

熱敏打印機55mm紙寬，卡紙時抬打印機邊角換紙即可。

6. 拆線與關機

測試完設備自動降壓歸零，再拆線（強干擾場拆Cx時需保持電纜接地狀態下斷開，防感應電擊）；

先關總電源開關，拔AC220V插頭，收線入附件箱。

六、典型設備測試接線方案（BQS-37A核心場景）

1. CVT測試（設備最強差異化場景）

① CVT分別測C1/C2（普通接線）

高壓線懸空、不能觸地，否則對地附加介損引入誤差；自激法時ES端接CVT自激線圈da，dn接地，電壓≤2kV。

② 不拆高壓引線測CVT

自激法模式，高壓引線保留在CVT頂端不拆，靠自激電源從二次升起高壓，省去登高拆線工序，單臺110kV CVT測試可由2人·40分鐘縮至1人·15分鐘。

③ 反接屏蔽法測CVT頂端CO

反接法，電壓≤2kV，解決CO傳統拆線難、感應電強的痛點。

2. 電壓互感器（PT）

一次對二次：2kV，正接法；

一次對二次及地：2kV，反接法；

二次對一次及地：2kV，反接法；

末端屏蔽法：10kV，正接法（測主絕緣）。

3. 電流互感器（CT）

一次對二次：10kV，正接法；

一次對末屏（最常用）：10kV，反接法；

一次對二次及地：10kV，反接法。

4. 高壓穿墻套管

芯棒對末屏：解末屏接地，10kV，正接法；

芯棒對末屏及地：10kV，反接法。

5. 電力變壓器

一次對二次：10kV，正接法；

一次對二次及地：10kV，反接法；

二次對一次及地：10kV，反接法。

6. 絕緣油介損

配油杯+溫控，正接法，2kV：

油杯C高壓極 → HV紅線

油杯A測試極 → Cx黑線（屏蔽層接油杯B屏蔽極接地）

7. 外標準擴展測試

若需更高電壓（>10kV）測大容量試品，可外接高電壓等級標準電容器：外標準模式下正/反接法接線不變，紅線仍接被試品高壓，Cx黑線接外標準低壓，適合500kV級以上特大型變壓器。

七、日常維護與現場故障排查

1. 日常維護

每次用完擦凈高壓線頭氧化物，線纜繞大圈收納（半徑>15cm），避免死折；

打印機卡紙時抬邊角取出卷紙，繞緊后裝入，用55mm熱敏專用紙；

久置再用前先空載開機10分鐘，檢查接地、升壓0.5kV是否正常；

保管環境：-15~40℃，防潮、防劇烈震動，避免液晶長時陽光暴曬。

2. 常見故障排查

故障現象

可能原因

處理辦法

開機提示"接地有誤"

接地樁未接實/發電機零線未接地

檢查地線夾，發電機N線人工接地

升壓中tanδ跳變大

強干擾未開變頻/線纜屏蔽層未接屏蔽極

切45Hz/55Hz雙變頻；屏蔽層接被試品屏蔽環

反接法數據為負

被試品實際可接地卻誤用反接 / Cx線屏蔽層懸空

改正接法；屏蔽層接屏蔽極

Cx值偏差大

量程選錯（如40nF以上用了10kV檔）/ Cx芯線接觸電阻大

按Cx大小換5kV或1kV檔；重插Cx插頭

U盤導不出數據

U盤格式非FAT32 / 容量>32GB / 傳輸中拔盤

格式化為FAT32，≤32GB，等提示"可拔出"再拔

高壓指示燈亮但無輸出

緊急停機被按下 / 過流保護觸發

右旋復位緊急停機鈕；查被試品是否短路

自激法測CVT無數據

ES線未接da / CVT二次接地未解開

確認ES→da、dn→地，二次繞組僅接ES不允許有其他接地

八、50Hz介電常數與介損測試高頻FAQ

Q1：為什么電力設備介損強調50Hz測試？

國內電網工頻為50Hz，設備實際運行電壓即為50Hz交流，只有50Hz下測得的tanδ和Cx才能真實反映運行工況下的發熱與電容電流。但現場強干擾時常用45Hz/55Hz雙變頻替代——這兩個頻率下設備極化特性與50Hz接近，且能通過運算剔除工頻干擾，DL/T 474.3認可其為等效工頻測試。

Q2：BQS-37A的"介電常數"是怎么算出來的？

設備直接測的是Cx（試品電容），介電常數ε需結合試樣幾何尺寸反算：對平行板電極ε = Cx·d / (ε?·A)，對電纜/套管等同軸結構有對應公式。BQS-37A的Cx分辨率0.001pF、精度±(1.0%+1pF)，足夠支撐固體/液體/油樣在標準電極下的ε計算，配不同電極可測板材、薄膜、油杯等。

Q3：CVT不拆高壓引線測的原理是什么？

靠"自激法"：CVT本身是個電容分壓器，二次繞組（da-dn）接設備ES自激輸出端（0-50V/15A），從二次注入激勵，高壓從CVT頂端自激升起，設備測C1、C2上的壓降與電流相位，反推Cx與tanδ。因高壓引線仍掛在母線上，但自激電壓低（二次側）、且變頻抗干擾，故不拆線也能測準。

Q4：反接法和正接法怎么選？

口訣：被試品低壓端能安全接地就用正接，低壓端不能接地（或?qū)Φ赜薪^緣要求）就用反接。例如變壓器一次對二次——二次接地則用正接；一次對二次及地——二次和地連了，低壓端"地"不能再加高壓，就只能把高壓端接地、低壓端加壓，用反接。

Q5：絕緣油測試為什么只用2kV？

DL/T 929《絕緣油介質損耗因數測定法》規定油杯測試電壓2kV（工頻），油隙通常2mm左右，2kV對應1kV/mm場強，避免油中氣泡放電。BQS-37A配溫控油杯可直接走這套流程。

Q6：發電機供電為什么要零線接地？

發電機輸出為浮地系統，若不把N線人工接地，設備接地檢測會判"接地有誤"鎖升壓；且浮地系統共模干擾大，介損數據易漂。現場用發電機時必須單獨打接地樁把N線接下去。

九、數據深度解讀與預防性試驗判據參考

拿到BQS-37A的Cx與tanδ數據后，不能只看絕對值，要結合歷史、溫度、家族橫向?qū)Ρ龋?/span>

tanδ縱向比較：同一設備與初值比增量>30%（DL/T 596要求）應預警，>50%建議停運；

溫度換算：油浸設備tanδ隨溫度升而升，一般20~80℃區間內每升10℃ tanδ約增1.2~1.6倍，BQS-37A未內置溫補，測試時需記錄油溫/環境溫度，對比需用同一溫度基準；

Cx變化率：電容值變化>5%往往提示受潮、老化或內部放電，比tanδ更靈敏；

CVT的C1/C2比值：C1/(C1+C2)為分壓比，若C1或C2單獨漂移>2%，會影響計量精度，需校準。

十、行業趨勢與設備選型參考維度

隨著智能電網推進，介損測試正朝三個方向演進：

帶電檢測融合：傳統停電預試周期拉長，介損+高頻CT+超聲的在線監測成為新建變電站標配，但停電預試的"基準數據"地位不變，BQS-37A這類便攜一體機仍是基層班組剛需；

頻率覆蓋擴展：除50Hz±5Hz常規變頻外，新能源場站（風電/光伏）諧波豐富，未來介損儀會加入諧波下tanδ測試能力；

數字化溯源：U盤導出→PC管理已是基礎，下一步是藍牙/WiFi直傳試驗管理平臺，自動生成預試報告。

選型時重點看五點：①是否一體化免外標（影響搬運效率）；②變頻組合是否覆蓋45/55雙變頻（強干擾場剛需）；③CVT不拆線是否支持（影響CVT班組工時）；④tanδ分辨率是否到0.001%、Cx到0.001pF（低介損設備如油紙?zhí)坠苄韪叻直妫虎萁拥亻]鎖、過流、溫度等多重保護是否齊全——這五點BQS-37A均覆蓋，是其在市縣供電公司、檢修班組滲透率較高的核心原因。
