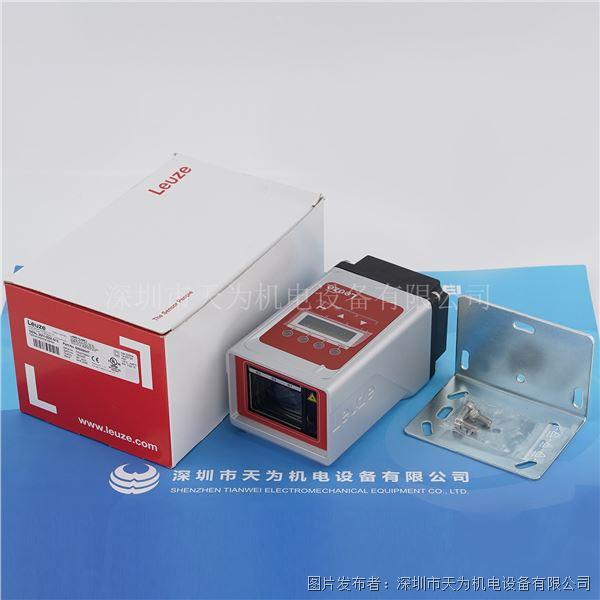

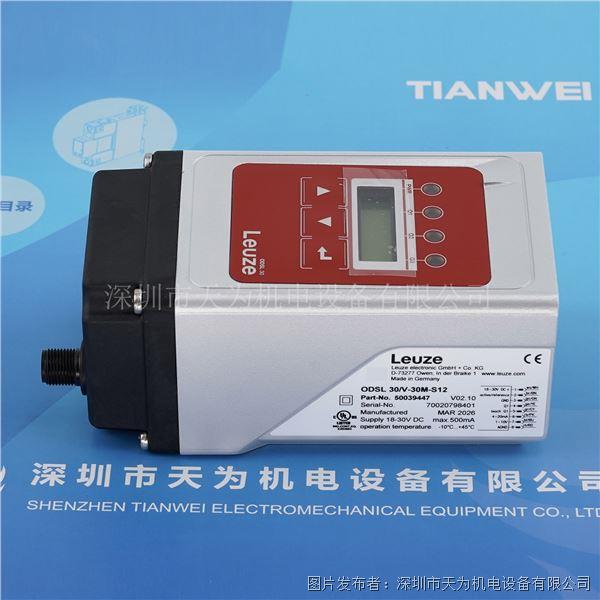

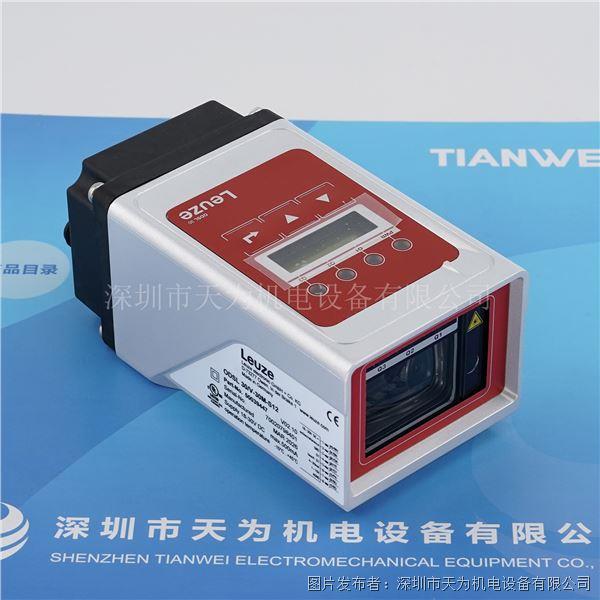

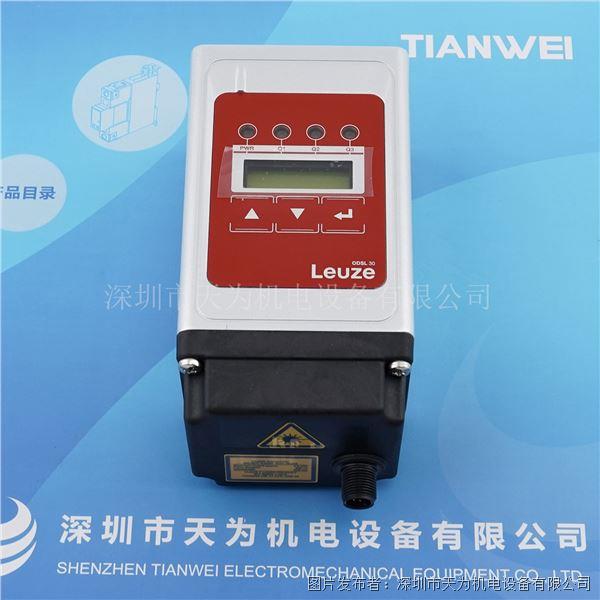

德國LEUZE勞易測光學測距傳感器ODSL 30/V-30M-S12

產品規格：

訂貨號：50039447

系列：30

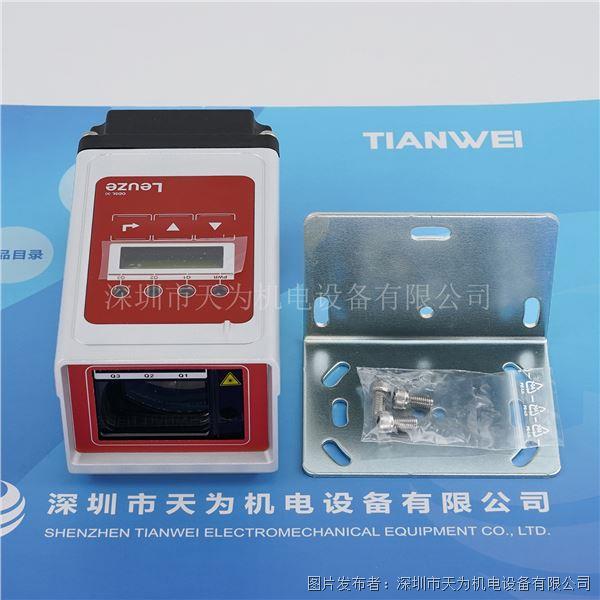

包含：安裝支架

應用：全高度檢查；定位小推車和平移車；起重機 / 龍門吊的碰撞保護；高精度末端位置監控

掃描系統類型：相對于物體

射線走向：準直

光源：激光, 紅色

波長：655 nm

激光等級：2, IEC/EN 60825-1:2014

傳輸信號波形：脈沖

光斑直徑 [針對傳感器距離]：6 mm [10,000 mm]

光斑幾何形狀類型：圓型

測量范圍（亮度6 ... 90 %）：200 ... 30,000 mm

分辨率：0.1 mm 可參數化顯示分辨率

分辨率：1.0 mm

絕對精度，近程：2 %（+/-）無參照 / 1 % （+/-）帶參照（測量范圍最大至 2.5 m）

絕對精度，距離范圍：1 %（+/-）無參照 / 1 % （+/-）帶參照（測量范圍 5 ... 30 m）

再現性(3σ)：2 mm

溫度漂移：0 ... 0.5 mm/K

參照：是

標準測量物：100 x 100 mm2

光學測距原理：相位測量

保護電路：反極性保護；短路保護

供電電壓 UB：18 ... 30 V, DC

數字開關量輸入數：1 個

功能：可編程

模擬輸出數：2 個

數字開關量輸出數：1 個

最大開關功率：4 W

模擬輸出1：類型：電流

模擬輸出2：類型：電壓

開關量輸出類型：數字開關量輸出

開關元件：晶體管, 推挽

響應時間：30 ... 100 ms

延時：1,000 ms

接口數量：1 個

功能：供電電源；信號輸入；信號輸出

類型：接頭

螺紋規格：M12

類型：插頭

材料：塑料

引腳數：8 個引腳

編碼：A-編碼

尺寸（寬 x 高 x 長）：79 mm x 69 mm x 150 mm

外殼材料：金屬

金屬外殼：壓鑄鋁

鏡頭蓋材料：玻璃

凈重：650 g

外殼顏色：灰色；銀

緊固類型：安裝螺紋；已提供安裝支架

顯示類型：LC顯示；LED

操作控制：LC顯示；小鍵盤

環境溫度，工作：0 ... 45℃

環境溫度，儲藏：-40 ... 70℃

防護等級：IP 67
