24W反激式電源，85~265VAC輸入，12V/2A輸出，100kHz DCM——這是一顆再普通不過的電源規格。在Frenetic磁性元件設計平臺上，僅需設定工況參數、尺寸約束與安規配置，軟件即可自動生成多套可行方案，涵蓋磁芯選型、繞組布局、損耗與飽和余量校核等全部核心環節。

上百套方案擺在面前，人工逐一篩選已是體力活。這正是AI輔助工具的價值所在——但不是你想象的那種“取代”。 本文基于奧爾堡大學兩篇綜述論文，拆解AI在電源設計中的真實能力邊界。

一、認知誤區：AI可徹底重構電源設計流程

行業內普遍存在一種固有認知：AI將跳過人工計算環節，獨立完成拓撲選型、磁性元件優化等全鏈路設計工作。

但大量行業文獻與工程工具實測結果顯示，目前行業內幾乎不存在依靠AI自主生成全新電路、磁性架構的成熟設計方案。

對比AI在故障檢測、設備運維領域的規模化落地，電源設計賽道難以實現顛覆性突破，根源源于電力電子學科底層特性：常規變換器設計依托經過長期驗證、固定完備的物理定律，給定產品規格、性能約束與電路控制方程，依靠解析計算、仿真軟件即可批量生成大量可行方案，無需AI重復推導已知物理規律。

行業確實存在建模難點，高頻磁損耗、繞組寄生參數、多器件熱耦合等場景難以實現百分百精準建模，但絕大多數研發工作的核心瓶頸，并非缺少計算模型，而是多項性能指標之間復雜的取舍平衡。

二、邏輯重構：電源設計不是解方程，是多約束下的方案篩選

多數工程師長期存在認知偏差，將電源設計等同于求解電路方程。事實上數值計算只是工具載體，電力電子設計的本質，是在海量合規方案中篩選匹配產品定位的最優解，屬于多重約束條件下的多維搜索問題。

一套合格電源方案必須同時滿足兩大條件：

1. 不突破電氣應力、溫升、EMC、物料成本等硬性約束；

2. 平衡多組相互沖突的性能指標：效率、功率密度、整機體積、溫升、變壓器漏感。

底層物理規律具備固定性，設計工作的難點不在于“計算可行方案”，而是面對上百套合規方案，人工很難快速梳理各項性能的利弊關系，這也是AI能夠發揮核心價值的切入點。

結合奧爾堡大學2021、2025兩篇權威綜述，可清晰劃分AI在電力電子領域的能力邊界：

AI成熟落地賽道：設備控制、故障檢測、預測性運維

行業絕大多數AI應用集中于此，該類場景系統非線性特征突出、難以搭建精準解析模型，且具備充足實測數據支撐，典型應用包含變換器故障識別、功率器件壽命預測、環路智能控制、電源整機預測性維護。

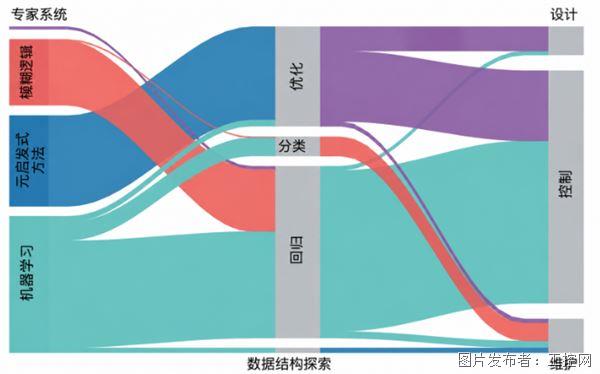

“電力電子系統生命周期各階段人工智能方法與應用的桑基圖”（Zhao, Blaabjerg, & Wang, 2021）

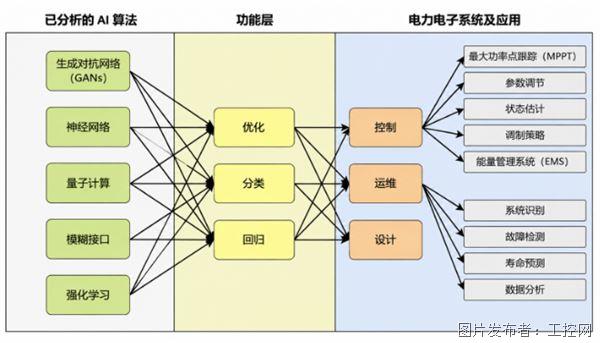

“基于功能層的人工智能在電力電子儲能系統（PELS）應用視角”（Safari, Oshnoei, & Blaabjerg, 2025）

AI僅作輔助的產品設計階段，無法替代傳統確定性設計流程

復雜物理代理建模

高頻磁性元件仿真計算成本極高，可依托仿真、實驗數據集訓練AI模型，快速擬合磁芯損耗、寄生參數等復雜物理特性。AI僅起到加速計算作用，底層物理規律不會發生改變。

元啟發式算法多參數尋優

遺傳算法、粒子群優化等智能搜索工具，可自動遍歷全維度設計參數：變換器開關頻率與無源器件參數優化、變壓器磁芯規格與繞組結構匹配、效率與溫升多目標均衡設計。但整套設計空間、物理方程均由工程師預先定義，算法僅負責高效篩選，不具備自主創新設計能力。

數據驅動性能預判

訓練機器學習模型直接預判整機效率、溫升、EMI水平，替代重復仿真迭代，本質是傳統設計工作流的提速工具。

規則型專家系統

基于成熟工程經驗搭建邏輯框架，根據功率、電壓等級自動匹配拓撲與器件型號，短板為邏輯固化，不支持自主迭代學習。

三、實戰案例：24W反激式電源，暴露人工設計天然短板

以通用離線反激式變換器為實操樣本，產品規格：85~265VAC寬壓輸入，12V/2A輸出，額定功率24W，100kHz DCM工作模式，目標效率85%。

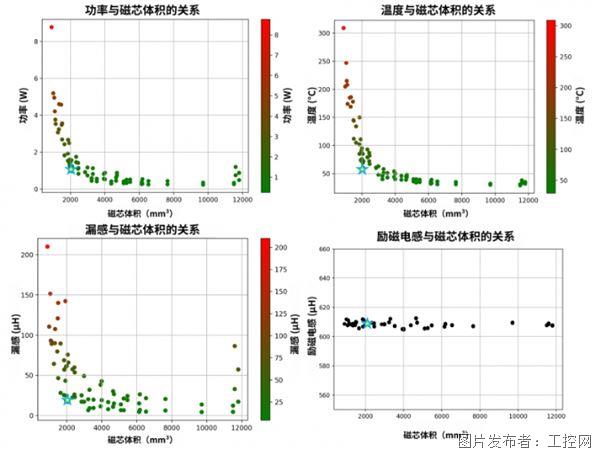

100kHz反激式變壓器設計空間

僅針對變壓器磁性元件，借助Frenetic準確定性設計平臺，數小時內即可生成近百套可量產落地的變壓器方案。各方案指標相互制衡：縮小磁芯體積會同步提升損耗與整機溫升；低漏感優化方案往往體積更大、物料成本更高。僅單一磁性元件，人工尚可篩選折中方案，完整整機設計的復雜度則呈指數級上升。

整機設計覆蓋MOS管、二極管、輸入輸出電容、鉗位緩沖電路等離散器件，同時包含開關頻率、磁芯幾何尺寸等連續可調變量，參數間深度耦合：漏感提升會加劇開關電壓尖峰，需額外增設緩沖電路，進而引入額外損耗與EMI隱患。

可調變量持續增加后，設計空間會出現組合爆炸。理論上所有組合均可通過確定性模型完成計算，但上萬組方案僅依靠人工篩選，極易遺漏綜合性能最優的設計。

AI優化算法無需窮舉全部組合，通過定向迭代搜索快速收斂到多目標平衡的候選方案，彌補人工篩選的效率短板。

四、行業未來趨勢：AI不會淘汰工程師，只會拉開從業者能力差距

近五年機器學習技術快速迭代，但電力電子設計領域僅實現漸進式功能升級，短期不存在顛覆性變革，行業發展三大明確方向：

機器學習與傳統優化算法混合方案全面普及；

依托海量實測數據集訓練高精度代理模型；

AI工具深度嵌入自動化設計全流程。

當前電源行業技術趨于成熟，效率、功率密度等核心性能逐步逼近物理極限，產品差異化不再依靠全新拓撲突破，而是現有架構下精細化參數優化。

AI在設計流程中的定位清晰明確：不推翻成熟的物理設計體系，而是幫助研發人員駕馭日趨復雜的多維設計空間，高效完成多維度性能取舍。AI無法自主創造全新拓撲，也不能脫離電路基礎物理規則，但可解決研發核心痛點——海量方案的系統化對比與篩選。未來熟練運用AI輔助優化工具，將成為電力電子設計師必備核心能力。歡迎聯系Frenetic進行磁性模擬器專屬演示。
