2026慕尼黑上海電子展上，AI數據中心的電源架構演進成為全場關注的焦點之一。隨著英偉達等頭部廠商推動算力集群向千兆瓦級邁進，傳統的54V配電方案已難以支撐如此龐大的電力傳輸，800V高壓直流（HVDC）架構正成為行業的統一共識。然而，從800V到GPU所需的不到1V電壓之間，究竟該走怎樣的轉換路徑？

展會期間，gongkong?就此對意法半導體（ST）電源與能源技術創新中心應用經理李曉先展開一場深度對話。圍繞ST最新推出的800V DC直轉12V和6V全新架構，以及在此前50V架構基礎上的戰略布局，我們試圖剝開AI算力中心供電瓶頸的表象，探尋半導體底層器件在效率、功率密度與散熱挑戰中的真實解法。

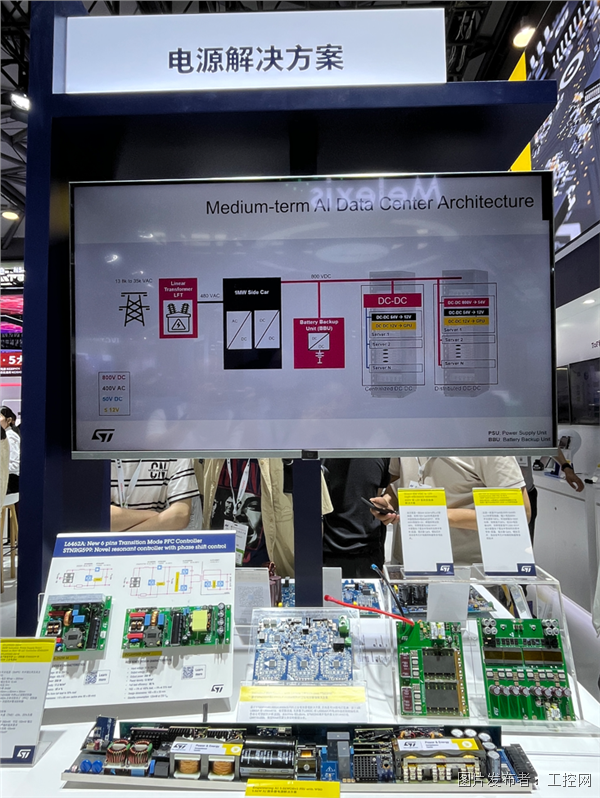

意法半導體AI服務器電源部分展臺

三條路徑多元共存，靈活適配不同需求

AI服務器的供電系統是一個從AC到DC，再從高壓DC層層下探到GPU核心電壓（<1V）的復雜鏈條。在800V直流架構確立后，中間直流母線電壓的選擇成為各大廠商關注的焦點。目前，行業內主要形成了三條主流技術路徑：800V轉50V再轉12V轉GPU、800V直轉12V轉GPU，以及800V直轉6V轉GPU。

“這三條路線并不是互相替代的關系，它們將在未來很長一段時間內共存。”李曉先在采訪中給出了明確的定調。他指出，這是基于AI服務器多樣化配置的必然結果。不同的算力集群、不同的機柜尺寸，甚至不同代際的GPU芯片，其單片功率和供電體系設計都有著顯著差異。

50V架構： 早在2025年，ST就推出了全集成供電系統原型，展示了基于GaN的LLC轉換器，直連800V母線輸出50V。現有的服務器電源生態中有大量基于50V的成熟產品和設計經驗，對于一些需要兼顧改造成本、追求平滑過渡的數據中心而言，保留50V中間母線，利用現有設備，能幫數據中心快速完成升級。

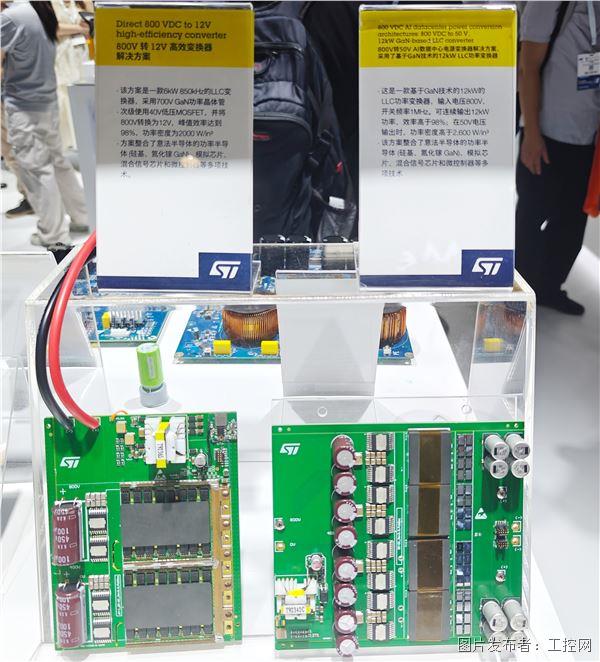

12V架構： 800V直轉12V架構取消了傳統的54V/50V中間轉換級。從轉換邏輯上看，減少一級轉換，在功率密度和效率上都會帶來顯著提升。該架構包含新開發的高密度供電板（PDB），其能效目標甚至超過了以前兩級轉換鏈路的總和。通過減少轉換環節和系統級損耗，12V架構不僅提高了機柜級能效，減少了銅材用量，還簡化了未來新一代GPU與電源的集成。

6V架構： “6V是一個非常特別的架構。”李曉先用一組數字解釋了其背后的物理邏輯：“如果是20kW的功率，6V電壓意味著3333A的巨大電流。如此龐大的電流‘走不遠’，必然會與整個GPU板卡的設計高度相關。”800V直轉6V的架構，本質上是將功率轉換級推到了距離GPU最近的位置。這種設計大幅度降低了銅排/線纜上的壓降和電阻損耗（IR drop），并在負載快速瞬變時提升響應性能。

這三條路徑的演進，不僅僅是技術路線的簡單升級，更是為了精準匹配不同應用場景的差異化需求。隨著AI基礎設施正在走向多元化，大規模訓練集群、推理中心和高密度AI機房對供電拓撲的需求日益分化，50V、12V和6V將在不同的場景下各司其職，并長期共存。

系統級解法，破解高密度與散熱的雙重考驗

當電壓架構確定后，如何將800V高效、高密度地降下來，考驗的是底層半導體器件的硬實力。ST是業界少數同時掌握碳化硅（SiC）和氮化鎵（GaN）技術的核心IDM廠商。在AI數據中心這一場景中，ST對這兩種第三代半導體材料進行了精準的定位與取舍。

“在AC到DC領域，尤其是處理高壓、大電流的情況，碳化硅依然是業界大量使用的方案。”李曉先介紹道。ST在此次展會上就展示了5.5kW全碳化硅的AC-DC方案。然而，一旦進入DC-DC環節，對功率密度的極致渴求讓氮化鎵走上了舞臺中央。

GaN的開關損耗極小，特別適合高頻應用。ST此前展示的800V轉50V方案，開關頻率達到了1MHz，能效高于98%，功率密度超過2,600瓦/英寸3，尺寸僅相當于一部智能手機。

但高功率密度帶來的是一個更具挑戰性的附加考驗：熱密度。

“如果功率密度夠高，熱密度必然隨之上升。熱怎么散出去？這是一個分層的系統級問題。”李曉先坦言。從芯片到板級，從板級到液冷板，從機房到整棟建筑，每一層都是嚴峻的考驗。

面對這一挑戰，ST的解法是從“芯片級”和“方案級”同步著手：

首先在芯片級，ST開發了特殊的散熱封裝技術。 例如TOLT, EN-FCQFN，EN-FCLGA等針對GaN器件的雙面散熱封裝架構。傳統封裝只能從底部向PCB散熱，而新的封裝讓芯片上下兩面同時參與散熱，將板上的熱量高效傳導至頂部。ST對器件的物理高度進行了精確的定義，使得客戶能夠將液冷冷板準確貼合在器件頂部，實現熱量的直接導出。

其次在方案級，ST致力于做“減法”。 提高滿載效率是緩解散熱壓力的最根本途徑。“滿載效率如果是97%，每提升1個百分點，對于1GW的數據中心而言，散熱就是一個巨大的挑戰。”李曉先舉例道。從芯片的頂部散熱設計，到板上冷板液冷的集成，再到樓宇級HVAC高壓空調制冷方案，ST涵蓋GaN、SiC、IGBT等多種技術的寬泛產品線覆蓋了熱管理的各個層級。

此外，針對數據中心運維人員頻繁接觸機柜帶來的安全問題，800V HVDC對隔離提出了新要求。李曉先表示，ST提供了豐富的隔離產品線，包括數字隔離器、驅動級隔離芯片等，滿足IEC 6158-1、62368-1、60664-1等高壓隔離標準，在800V HDVC場景下，采用了更高的安全防護設計標準。

做技術賦能者，與生態伙伴共創價值

在800V HVDC的生態中，不僅有英偉達這樣的算力霸主，還有各大電源廠商，以及半導體廠商的競逐。ST如何找準自身的生態位？

“我們的定位非常清晰，我們是半導體供應商和技術賦能者，而不是系統集成商。”李曉先強調了ST的邊界。ST與電源廠商是深度合作而非競爭關系。ST的工作是為客戶提供功率器件、控制器、數字控制能力以及系統級參考設計，幫助客戶構建可擴展的電源和熱管理系統。

在清晰定位的指引下，ST不僅是連接各方、驅動創新的核心紐帶，更在與英偉達的緊密合作中將其實踐落地：全新12V和6V架構正是基于英偉達的800V直流參考設計開發而成。這種合作并非簡單的按圖索驥，而是早在產品定義初期就開始的深度共創。

“我們的相關芯片要在英偉達600kW的機柜研發同期提供，以支持相應供電單元的開發。半導體研發周期長，這就要求我們在非常早期的高Level階段就和客戶持續溝通。”李曉先透露。面向終端廠商對GPU功耗與系統密度的演進需求，ST結合自身在工藝與系統路線上的判斷，與英偉達共同推進了800V直連12V/6V等電源架構的開發與落地。

究其根本，支撐這一系列深度定制能力落地的基石，正是源于ST強大的IDM（垂直整合制造）模式。 “我們不是Fabless，我們有自己的晶圓廠、自己的工藝和深厚的技術IP積累。”李曉先強調。在AI服務器電源技術快速迭代、客戶需求極其苛刻的當下，IDM模式賦予了ST更高的研發靈活性和更穩定的供應鏈保障。

關于800V架構何時能真正進入大規模商業化量產，李曉先給出了樂觀的預期：“按照英偉達年底的時間節點，我認為它會發生的。國內很多廠商也定義了明確的時間節點。我的理解是，這個概念是正在發生或者很快會上量。”

結語

AI算力狂飆的下半場，行業的競爭維度已經悄然改變。算力的盡頭不僅是電力，更是對電力電子技術極限的挑戰。面對行業的復雜需求，意法半導體展現出了極具前瞻性的戰略眼光和IDM巨頭的硬核實力。當業界還在探討哪種電壓路徑更優時，ST已經憑借深厚的技術積累和自有制造工藝，將50V、12V和6V的高密度方案全盤托出。

從應對12V/6V架構下大電流傳輸挑戰的高效功率器件，到兼顧極致散熱與緊湊布局的創新封裝技術，ST不僅提供了先進的底層器件，更掌握了從芯片到機房基礎設施的系統級方案整合能力。未來，電源轉換將不可避免地繼續向GPU邊緣逼近，供電與液冷在封裝層面的深度耦合將成為常態，800V高壓直流也有望突破機柜，向整個機房縱深演進。

更長遠來看，這些因AI算力需求而迅速成熟的高密度供電技術，最終也會走出數據中心，在更廣闊的工業領域發揮價值。而意法半導體以全棧技術和清晰的賦能者定位，將不斷撬動電力電子行業更多維度的演進與突破。
