面向未來，電子設備的高度集成和高效連接的迭代方向，讓產品布局的每一寸空間、現場裝調的每一次接線，都成為了精準設計的戰場。

螺釘接線MKDS產品家族從50年前誕生至今，久經市場考驗，已經創造了設備連接經典方案，是市面上最廣受歡迎的PCB接線產品之一。

為設備連接體驗升級，提升現場接線效率，菲尼克斯電氣重磅推出SPTH系列直插式TWIN型PCB連接器，在保留市場選擇的MKDS經典方案基礎上，搭載高效的直插式彈簧連接技術，為設備連接帶來無縫升級方案。

面向未來的無縫靈活連接

SPTH系列直插式TWIN型PCB連接器，相同占位尺寸下，可在螺釘連接與直插式連接之間輕松切換。配備更大的測試孔，接線容量達2.5mm2，完美匹配原有螺釘接線方案。

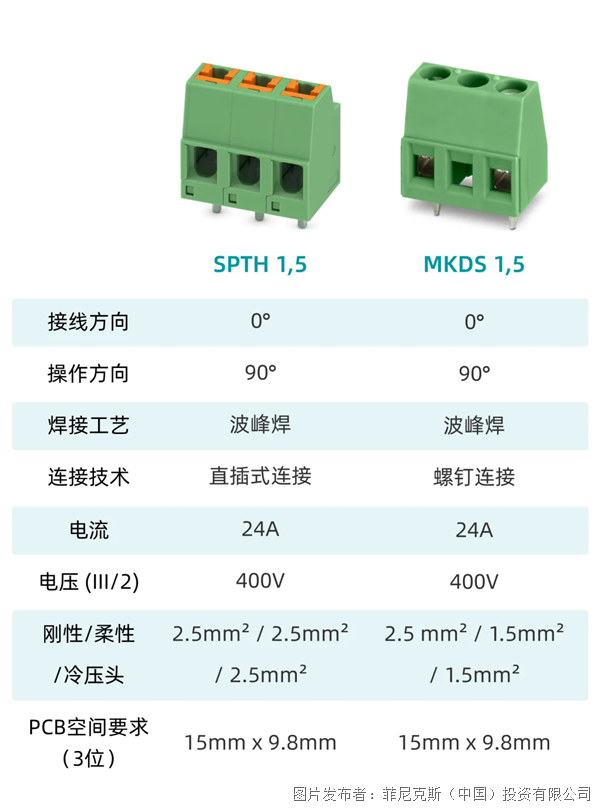

直插式連接 vs 螺釘連接

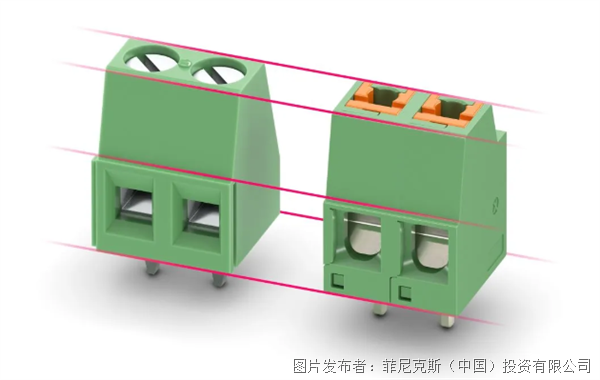

01.TWIN設計 直插式連接和螺釘連接

采用統一的設計

創新的TWIN型設計可確保高度的靈活性和兼容性。兩種連接方式——直插式連接和螺釘連接，均采用統一的設計。因此，能夠快速便捷地在不同連接技術之間切換，而無需調整PCB布局或設備殼體。這使得PCB規劃更為簡便，生產更高效，并降低了采購與存儲成本。

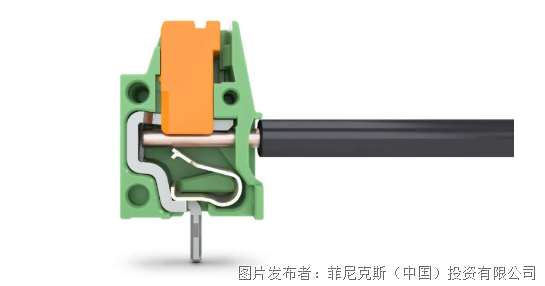

02.直插式技術省時的導線連接

與持久穩定的連接

SPTH系列采用直插式技術，可實現省時省力的免工具接線。帶冷壓頭的剛性和柔性導線，無需使用額外工具，即可輕松安全地連接。這不僅可節省寶貴的安裝時間，還能實現持久可靠的連接。因此在各類應用場景下可實現快速、輕松和高效的安裝。彩色助拔按鈕可直觀松開各類導線。

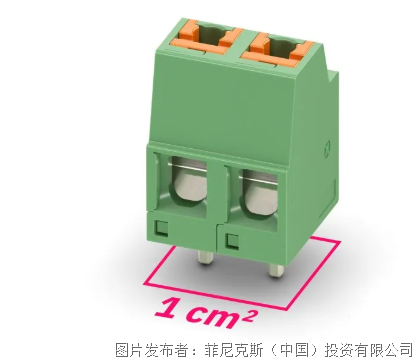

03.與同類直插式固定式連接器相比

可節省20%的空間

新型SPTH 1,5系列的設計尤為緊湊，與采用直插式連接的傳統固定式連接器相比，可節省約20%的空間。這有助于更高效地利用PCB，并為附加部件或功能留出更多空間。

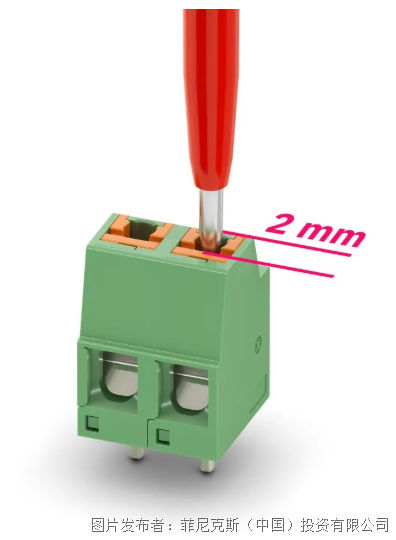

04.大尺寸集成式測試插孔

實現快速便捷測試

SPTH 1,5系列固定式連接器配備寬敞測試孔，確保現場測試高效安全。這種集成式測試設計支持使用直徑達2mm的所有標準測試探針，測試更快速便捷。這有助于節省調試和故障排除的用時，從而提高應用可靠性。

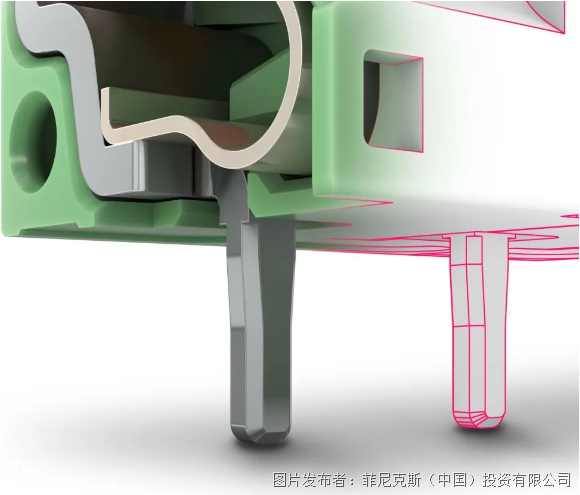

05.采用插入優化設計的焊針

組裝過程中精確定位

經過優化的焊針幾何形狀為組裝過程提供了便利。特殊的插入形狀，確保插針能夠精確且牢固地插入PCB中，從而減少安裝工作量，實現可靠耐用的電氣連接。

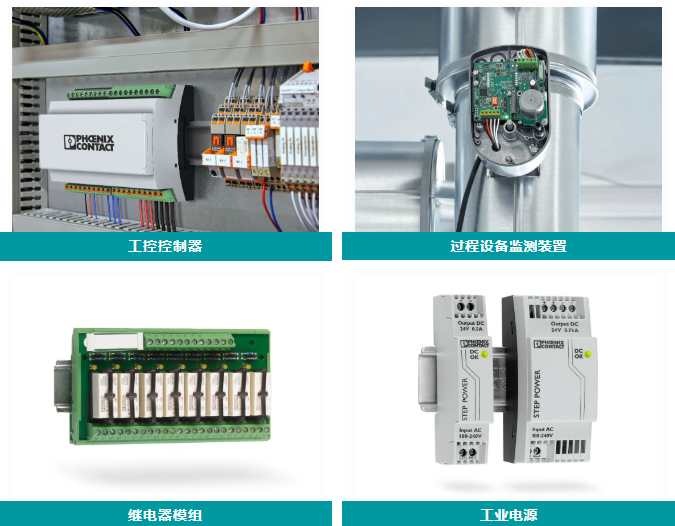

應用場景

憑借高效連接技術和緊湊的產品尺寸，SPTH系列適用于以下應用升級或者新裝置開發：
