安全光柵是自動化生產場景中應用廣泛的區域防護設備，核心作用是隔離生產的安全區域與危險區域。當人員不慎進入危險區域，或身體部位侵入防護范圍時，安全光柵的 OSSD 安全輸出會切斷后續安全鏈路，觸發設備安全停機，以此保障現場人員的作業安全。

     但在自動化產線的進料、出料等連續輸送類場景中，常規的光柵防護邏輯無法直接適配。例如食品飲料行業機器人包裝線的出料工位、無人立體倉庫的輸送帶進料工位等，都需要安全光柵具備屏蔽功能 —— 物料正常通過光柵防護區域時，設備保持連續運行不觸發停機；僅當人員侵入防護區域時，才觸發安全停機，在保障安全的同時兼顧生產連續性。

     目前行業內實現該功能的常規方式，是選用自帶集成屏蔽功能的安全光柵，搭配專用屏蔽傳感器完成部署。但這類集成屏蔽功能的安全光柵，采購成本通常顯著高于普通安全光柵，且方案靈活性有限，給企業的產線改造與新建項目帶來了額外的成本壓力。

     針對這一應用痛點，皮爾磁推出兩款PNOZ m C0光柵屏蔽應用套裝，提供免編程、接線即用的屏蔽功能落地方案，在保障高安全等級的前提下，為用戶提供更具成本優勢的選擇。

產品核心特性

     兩款套裝對應不同的現場應用需求：訂貨號 CNPM2602001 適配 2 個屏蔽傳感器的交叉屏蔽場景，CNPM2602002 適配 4 個屏蔽傳感器的并行屏蔽場景，可覆蓋多數工業進出料工位的屏蔽功能需求。

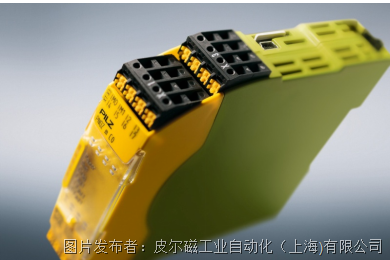

     套裝內包含 PNOZ m C0 安全控制器（型號 772105）、彈簧式接線端子，以及預配置完成的安全光柵屏蔽程序。產品具備較強的兼容性，可適配任意品牌的 PNP 型或觸點型安全光柵，以及各類屏蔽傳感器；用戶無需更換原有光柵設備，即可完成屏蔽功能升級，方案適配靈活度高。

     在部署易用性上，PNOZ m C0 模塊已預定義 8 路安全輸入點與 4 路安全半導體輸出點，全程無需編程開發，用戶只需參照應用手冊，完成屏蔽傳感器、安全光柵、復位按鈕、旁通按鈕、屏蔽指示燈等器件的接線，即可快速投入使用。模塊采用 24VDC 供電，支持 - 20%~+25% 的電壓波動范圍，整機功耗僅 1.1W；外觀寬度僅 22.5mm，可有效節省控制柜內的安裝空間。輸出能力方面，每路安全半導體輸出帶載可達 2A / 24VDC，可直接驅動常規接觸器線圈與執行機構，無需額外配置擴容器件。

專業診斷與安全合規

     該套裝配備了完善的屏蔽過程診斷功能。方案復用 PNOZ m C0 模塊上的閑置測試脈沖輸出端口，將其配置為專用診斷輸出，可對 6 至 7 類常見故障狀態進行差異化脈沖輸出顯示。當屏蔽過程異常中斷時，現場維護人員可通過輸出脈沖頻率對照產品手冊，快速定位故障類型，有效縮短故障排查時長，提升產線運維效率。

     在安全性能層面，PNOZ m C0 光柵屏蔽應用套裝嚴格遵循國際安全設計規范，滿足 ISO 13849-1:2015 PL e、Cat. 4，IEC 62061 SIL 3，IEC 61508 / IEC 61511 SIL 3 等多項權威安全標準，功能安全性能可靠，可支撐企業滿足相關合規要求。

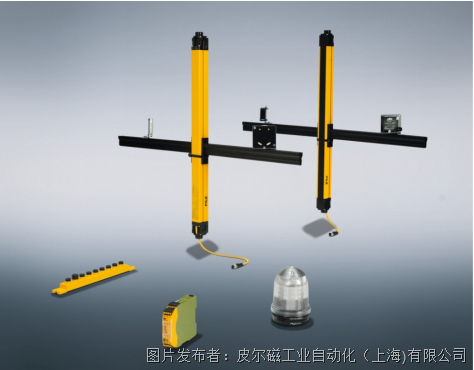

     除此之外，皮爾磁同時提供全系列符合 EN 61496-1 Type2/3/4 標準的安全光柵 / 光幕，覆蓋 14mm、30mm 等多種分辨率，適配手指、手掌及全身防護的不同場景需求；光電式屏蔽傳感器、屏蔽安裝支架、屏蔽集線器、屏蔽指示燈等全套配套附件也可同步供應，為用戶提供一站式的安全光柵屏蔽解決方案。
