固態硬盤內部隱藏的備用空間

每塊SSD內部的物理NAND容量，都大于操作系統所能看到的容量。廠商會預留一部分閃存作為控制器專用空間，這部分容量不會顯示在用戶可用容量中。這樣的預留區域就稱為預留空間（Over-Provisioning，簡稱OP）。TechTarget報道顯示，某款SSD擁有976GB 的物理NAND存儲空間，但主機可訪問的容量僅為800GB，剩下的176GB就是僅供控制器使用的預留空間。此外，該區域還存儲了FTL映射表和壞塊池等內部元數據。因此，當我們討論SSD預留空間時，實際上指的就是硬盤內部隱藏的工作區域。

數據管理、垃圾回收及磨損平衡的工作區

SSD控制器持續將邏輯塊映射到物理閃存頁面。它把預留空間區域用作干凈塊的資源池，因此在后臺進行垃圾回收時，控制器既能寫入新數據，又能移動有效頁并清除無效頁。這些備用塊還使磨損均衡技術，能夠?qū)懭氩僮骶鶆蚍植荚谡麄€NAND，而非反復集中寫入少數幾個塊。

OP、寫入放大技術及長期性能表現

每當控制器在內部移動數據時，都會增加寫放大效應，即閃存實際寫入的字節數與主機發送字節數之比。更高的OP值意味著可利用的空閑存儲塊就越多，因此垃圾回收就能用更少的額外拷貝來整合數據，從而降低寫放大。這不僅使延遲更加可預測，還能確保NAND閃存達到額定使用壽命，而非因持續隨機寫入而提前損壞。

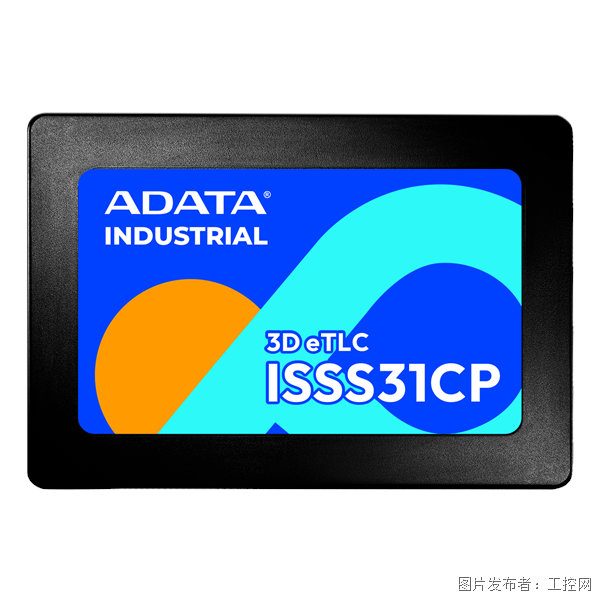

ISSS31CP 3D eTLC

-2.5英寸SATA III工業級固態硬盤，采用112層堆棧3D eTLC (BiCS5) 閃存

-容量：480GB-1.92TB

-連續讀取/寫入速度 (最高)：560/380MB/s

-P/E Cycle (Program/Erase Cycle，寫入/擦除次數) 高達7K，更加耐用可靠

-支持LDPC ECC糾錯機制、RAID Engine、TCG OPAL2.0加密標準和端到端數據路徑保護

-適用于需要頻繁寫入數據的邊緣計算、AIoT及監控工作負載

這種架構與其專用的控制器空間相結合，即便在硬盤接近寫滿時，也能維持遠比普通消費級 SSD 更穩定的保持速度與可靠性。

預留空間如何提升性能與耐用性

-在高寫入壓力下仍保持穩定性能

額外的預留容量意味著控制器始終有可用的數據塊，即使用戶可見空間已接近滿載時也是如此。這些數據塊可確保后臺任務正常運行，而不會拖慢主機寫入操作。因此，在長時間、突發或混合工作負載下，隨機IOPS和延遲都變得可預測得多，而不會在硬盤負載過高時突然崩潰。

-通過降低磨損延長NAND壽命

預留空間為控制器提供了更多可以輪換的物理塊，在硬盤的整個生命周期中，每個單元所承受的編程/擦除周期就更少。由于可用存儲塊數量增加，固件就能選擇更理想的寫入目標，避免過度的內部重寫操作，并有效抑制寫入放大效應。與預留空間極小的SSD相比，這種設計顯著提升TBW和DWPD性能。這就是為什么許多企業與工業級SSD的預留空間比率會高于3K，以獲得長期使用壽命保障。

-在惡劣工業環境中實現更高的可靠性

在工業應用中，SSD必須在日志文件不斷增長、溫度波動劇烈以及壞塊逐漸出現的情況下持續穩定運行。額外預留的存儲容量使控制器能夠重新映射故障單元，維持強勁ECC容限以及保持足夠干凈塊可用的空間。這樣固件就不會進入降低服務質量的“緊急”模式。這種結合了可控磨損機制、高效垃圾回收技術和壞塊管理機制的設計，正是預留空間充裕的SSD能在工廠控制器、邊緣服務器等不間斷系統中保持穩定的重要原因。

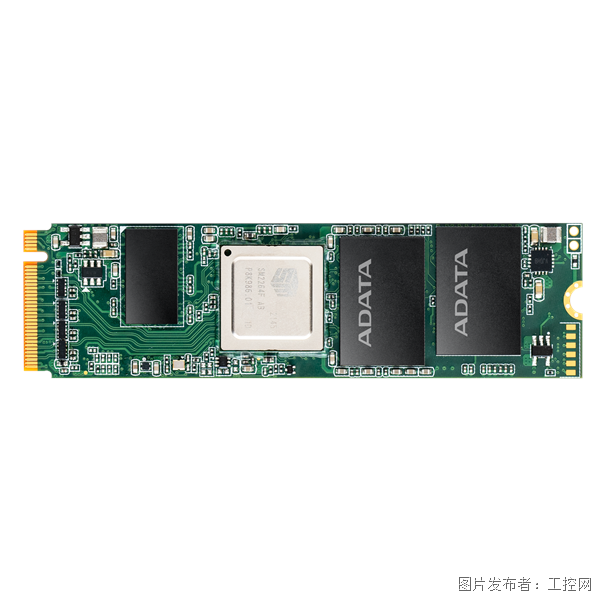

IM2P41B8工業級NVMe固態硬盤

-超高速PCIe Gen4x4接口，并符合NVMe 1.4標準

-采用112層堆棧3D TLC (BiCS5) 閃存 : 容量與耐用度均大幅提升

-配有DRAM Buffer-P/E Cycle (Program/Erase Cycle，寫入/擦除次數) 高達3K，更加耐用可靠

-支持LDPC ECC糾錯機制、RAID Engine和端到端數據路徑保護，確保設備在長期高強度使用中數據完整性不受影響

部分型號支持-40°C至85°C的寬溫運行范圍，并采用AES256加密算法結合 TCG Opal 2.0硬件加密技術，適用于邊緣部署場景的安全需求。

為工業級固態硬盤優化預留空間

標準工業工作負載的基準 OP 比率

主流SSD通常會為輕度讀寫和消費級負載預留7%的隱藏容量，而企業級SSD則將這一比例提升至28%，以應對高頻率的隨機寫入操作。對于通用工業PC、自助服務終端和操作面板，大多數團隊仍沿用出廠默認設置，多數還會保留硬盤中一小塊未分區區域。此舉雖需額外操作步驟，但能幫助控制器精準達成TBW目標，同時避免復雜化設備認證或物料清單（BOM）規劃流程。

面向全天候、寫入密集型部署的 OP 擴展

持續記錄或日志記錄會改變計算邏輯。監控網絡視頻錄像機（NVR）、自動化控制器和邊緣AI節點會產生持續不斷的寫入操作。因此，DWPD 應作為容量規劃的核心指標，而不僅僅是存儲容量本身。在此類場景中，設計人員會將預留空間提升至企業級或更高水平，并采用JESD219工作負載追蹤數據，而非依賴合成基準測試。更大的預留空間池能有效抑制寫入放大效應，提升基于NAND的SSD的TBW和持續隨機寫入性能，這正是7x24小時部署環境所需要的特性。

將OP與威剛工控固件和工具相匹配

威剛將預留空間視為實現項目TBW和DWPD目標的主要調節手段之一，與NAND P/E評級和控制器算法并列。我們的工業配套產品及威剛工控產品目錄中介紹了支持針對不同工作負載進行動態預留空間調整的增值SSD軟件，該軟件可根據不同工作負載靈活調整配置，而非強制所有設計采用統一的固定比例。對于OEM廠商而言，這意味著可與威剛工控合作確定固件鏡像和OP配置文件，然后在與自動化、通信或監控系統所用平臺相似的環境中，通過JESD219等企業級工作負載測試進行驗證。

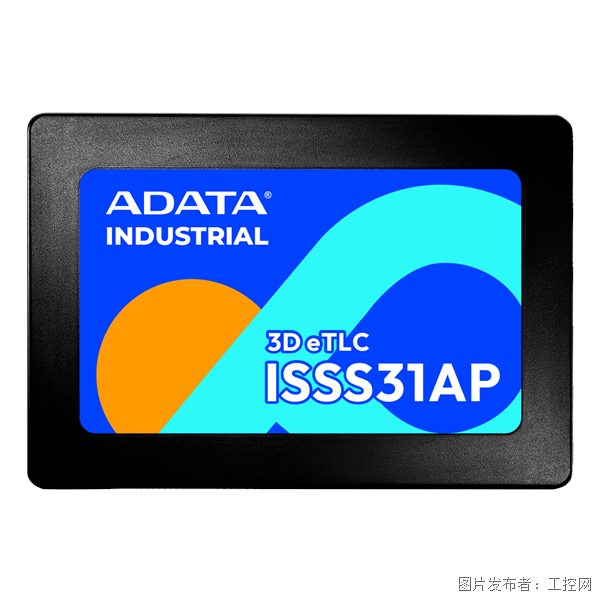

ISSS31AP 3D eTLC

-112層 3D eTLC NAND

-寫入/擦除次數高達7K

-最高容量可達7.68TB (DWPD=1.7)

-具備掉電保護、配有DRAM Buffer、支持LDPC ECC糾錯機制、RAID Engine、TCG OPAL2.0加密標準和端到端數據路徑保護和適用于工業現場的寬溫工作能力。

內置預留空間技術，并已通過JESD219企業級負載測試。它為OEM提供了一個定義明確的平臺，能夠通過預留空間和固件選擇來塑造耐久性與性能，而無需犧牲可靠性或可用容量。

威剛工控的可靠存儲之道

威剛工控將可靠性視為一項全棧設計問題。我們的固件將SSD預留空間與 A⁺ SLC 模式和 A⁺ Power Protect緊密關聯，形成一個協同控制回路，即使在電源軌故障時，也能持續追蹤閃存使用情況、單元壓力與傳輸中的數據。我們在-40°C 至 85°C 的寬泛溫度范圍下對硬盤進行加壓測試，并驗證其抗沖擊和抗振動能力，確保存儲在無風扇工業計算機、軌道交通設備等嚴苛環境中仍能穩定運行。

此外，我們針對嵌入式系統、自動化、AIoT和邊緣計算平臺對這些機制進行了優化。在這些場景下，超長的部署周期、無人值守的運行模式以及數據完整性要求，都意味著SSD必須表現得像穩定可靠的基礎設施，而不是像可隨意更換的外圍設備。

探索威剛工控 SSD 解決方案

威剛工控固態硬盤從固件層面就開始優化設計，采用經過精確校準的預留空間和自主研發算法，確保關鍵任務系統能夠年復一年地保持耐久性、性能穩定性與數據完整性。若您正在規劃下一代設計方案，歡迎點擊“威剛工控官網”了解完整產品線。
