背景

隨著中國經濟飛速發展，能源消耗一直在增加，污染問題曾一度達到非常嚴重的地步。逐步減少煤炭等高污染能源的使用，迫在眉睫。天然氣作為替代煤炭的清潔能源，在日常生產和生活的應用逐步提高和普及。

除了國內油氣田的天然氣供應，同時建立了中俄，中哈等天然氣管網，以及在沿海修建了大量的 LNG 接收站，來優化天然氣的進口結構和加強大型城市的安全應急儲備。

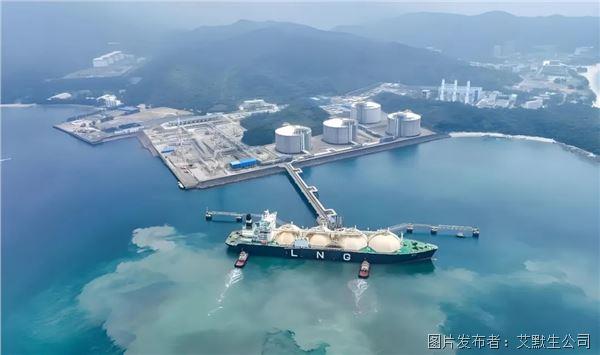

LNG 接收站把 LNG 船運輸過來的液態 LNG 存儲到大型 LNG 儲罐，并在需要外輸天然氣的時候，通過海水把低溫液態 LNG 加熱到常溫天然氣。

01、有哪些設計要求？

在液態 LNG 從 LNG 船卸載的過程中，需要監控LNG的卸載流量。該流量點設計參數大致如下：

測量點工藝參數

管徑：DN1100

壁厚：10mm

管壁材料：不銹鋼

溫度：-165℃

壓力：0.9MPa

02、流量測量面臨哪些挑戰？

在液體 LNG 測量當中，小管徑測量選擇比較多，可以選擇質量流量計，渦街流量計，孔板流量計等。但這些流量計都不能做到大管徑流量的檢測。超聲波流量比較適合大管徑流量檢測。

該應用流量測量最大的挑戰是低溫，液態 LNG 溫度低至 -165℃。如果超聲波傳感器直接接觸低溫，將導致傳感器不能正常工作。

03、艾默生提供了怎樣的解決方案？

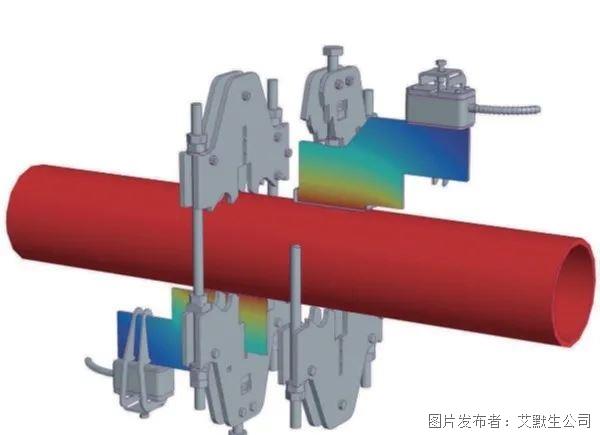

Flexim 專為極端溫度開發出了 WaveInjector ——一種特殊的高低溫導波器，從而將非侵入式外夾式超聲波技術的應用范圍擴大到 -200 至 +630°C。

WaveInjector 也可以簡便安裝在管道外部而無需破管。由于其屬于純機械裝置，因此 WaveInjector 同樣適用于潛在爆炸區域。

04、艾默生 Flexim 高溫導波器有哪些優勢？

1、Flexim 的低溫導波器采用外夾式安裝，可在線安裝維護，無需停車。

2、采用外夾式安裝的導波器，完全避免了由儀表自身導致的泄露，極大的提升了儀表自身的安全水平。

3、考慮到溫度、振動等諸多不利的現場條件，導波器及安裝附件設計的非常堅固耐用，耦合方式采用金屬耦合片，極大的降低了維護工作量，對于低溫的裝置環境，低維護的產品是非常受歡迎的。

4、相對于管道式的超聲波流量計，外夾式在大管徑的應用上，成本優勢顯著。
