前言

隨著AI數據中心、下一代通信、智能汽車及消費電子等領域的飛速發展，高端PCB板線路越來越密集，線寬/線距已下探至微米級區間，孔密度同步實現量級躍升，為產品最終良率帶來挑戰。

本期我們將聚焦PCB制造行業中的外觀檢測場景，為您深度解析埃科光電16K彩色TDI線陣相機如何筑牢高端PCB質量防線。

檢測難點

（1）極限解析度與大視野的矛盾

在PCB自動光學檢測中，要精準捕獲5-15μm級別的微短路、細微劃傷或殘銅，視覺檢測系統在物方空間的像素精度必須達到1-2μm甚至更高。在傳感器分辨率固定的情況下，提高解析度必然導致單次拍攝視野（FOV）縮小，這將成倍增加掃描頻次，嚴重拖慢產線節拍。

（2）弱對比度缺陷的盲區

高端PCB產品表面極其復雜，往往交織著阻焊層、裸銅線路、沉金焊盤等多種材質。在實際生產中，銅面氧化、阻焊層色差污染等缺陷，在亮度上往往與正常區域的灰度值高度接近。傳統黑白工業相機能感知光強變化，無法獲取色度信息，極易在面對這類“等灰度異色”缺陷時出現大面積漏檢。

（3）高速檢測導致信噪比下降

為了滿足量產效率，視覺檢測需在傳送帶高速運動狀態下進行連續掃描。機臺的高速運動大幅壓縮了相機的單行曝光時間，導致傳感器捕獲的光子數量驟減，圖像信噪比下降。

（4）多類型缺陷制約檢測效率

PCB成品普遍覆蓋有阻焊層（如綠漆、黑油等），漆下殘銅、線路斷裂或異物夾雜等隱蔽性瑕疵難以檢出，為兼顧這類油墨下缺陷與表層缺陷排查，常規方案往往需要串聯多個檢測工位，這種模式導致設備占地面積大、檢測節拍受限，成為產線產能提升的主要瓶頸。

?？乒怆娊鉀Q方案：16K光口彩色TDI線陣相機

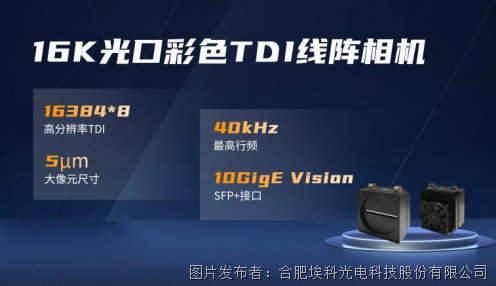

面對上述行業痛點，?？乒怆?6K光口彩色TDI線陣相機（PR16KSFP-40KF）將超高分辨率、真彩成像、多階TDI技術與分時頻閃技術完美融合，為PCB制造行業中各環節的質量控制提供關鍵視覺支撐。

16K超高分辨率：保障高解析度檢測需求

相機具備16K超高分辨率，單像元尺寸為5μm，在保障1-2μm極高解析度的同時，依然能夠獲得極寬的單次掃描視野，大幅減少掃描與圖像拼接的次數，為線路密集的PCB外觀檢測提供了堅實的硬件基礎。

RGB真彩還原：攻克低對比度盲區

?？乒怆姵墒斓纳士臻g矯正技術，使得相機具有良好的色彩還原性，可以敏銳捕捉基板發黃、線路微氧化等色相差異，極大提升疑難缺陷的檢出率。

彩色分時頻閃功能：高效并行檢測

配合分時頻閃光源（彩色光源與紅外光源）及圖像采集卡，埃科相機可采集復雜的彩色+紅外多路頻閃圖像并進行拆分重組，一次掃描即可敏銳捕捉基板發黃、短路開路、漆下殘銅、異物等多種缺陷，實現“漆上+漆下”缺陷的單次掃描成像。

同時，相機采用萬兆網光纖高速接口，數據帶寬高達1966MB/s，確保相機在極高行頻下依然能輸出速率匹配的穩定信號，顯著提升檢測效率。

多階TDI技術：突破曝光時間不足困境

針對高速掃描下的弱光噪點問題，相機引入時間延遲積分（TDI）技術，基于對同一目標多次曝光、多行累加從而提高信號亮度，在行頻較快且光線較暗曝光時間不足的情況下能輸出信噪比更好的圖像，提高目標識別效率，并可以根據實際物體運動速度自適應調整TDI延遲系數，保證圖像邊緣無色散。

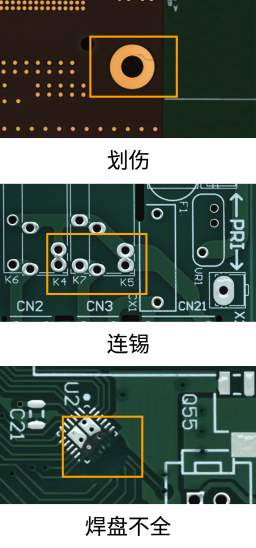

檢測效果

結語

如需了解更詳細的應用案例、具體產品型號參數或定制化方案，歡迎咨詢！
