一、項目概述

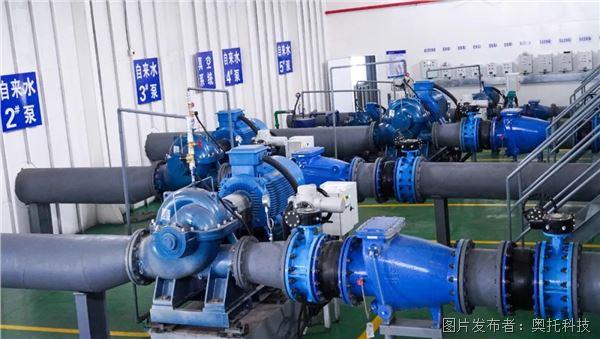

君山垸補水工程是洞庭湖北部地區分片補水系統的重要組成部分，工程采用泵船取水方式，配置四臺立式軸流泵和三臺雙吸泵，最大日提水量近50萬噸。建成后，灌溉引水流量提升至5.11 m3/s，城區供水規模達6萬噸/天，有效解決了垸內農業灌溉、居民生活及生態補水需求。

在該工程泵站中，多臺大功率水泵電機需要頻繁啟停，且電機容量大、電網容量有限，對起動設備的性能提出了極高要求。

二、泵站電機起動面臨的挑戰

1.      大電流沖擊：大型異步電機直接啟動時，起動電流可達額定電流的數倍，對電網產生劇烈沖擊，可能引起電壓驟降，影響同一電網下其他設備的正常運行。

2.      機械應力損傷：直接啟動產生的沖擊轉矩會導致水泵聯軸器、軸承及管路系統承受過大機械應力，縮短設備壽命。

3.      頻繁啟停需求：根據來水流量和用水負荷，泵站需頻繁調整機組投運臺數，起動設備的可靠性直接影響供水連續性。

4.      電網容量限制：泵站地處偏遠，上級電網容量有限，必須采用限制起動電流的措施以保證電網穩定。

三、奧托高壓軟起動裝置的技術方案

針對以上問題，項目選用了奧托科技生產的高壓固態軟起動裝置，該裝置基于晶閘管串接技術，通過調節電機端電壓實現平滑起動。主要技術特點如下：

1.      多種起動模式：支持限流起動、電壓斜坡起動、轉矩控制起動等模式，可根據水泵負載特性靈活選擇。在本項目中采用限流+斜坡復合方式，將起動電流有效抑制在較低水平，同時保證足夠的加速轉矩。

2.      閉環控制算法：裝置內置高性能微處理器，實時檢測電機電流、電壓和轉速，動態調整晶閘管觸發角，確保起動過程平穩，避免轉矩振蕩。

3.      完善的保護功能：集成過流、過載、缺相、三相不平衡、晶閘管過熱等保護，并在故障時自動旁路，確保泵站安全運行。

4.      通訊接口：支持Modbus、Profibus等標準協議，可接入泵站DCS系統，實現遠程監控和自動運行。

四、實際應用效果

在君山垸補水工程的實際運行中，奧托高壓軟起動裝置的應用效果體現在以下幾個方面：

1.      電網沖擊顯著降低：通過精確的限流控制，起動過程中電網電壓波動被控制在允許范圍內，未對同一母線下的其他負荷造成干擾，保障了泵站及周邊供電系統的穩定性。

2.      機械系統得到有效保護：平穩的轉矩輸出消除了直接啟動帶來的機械沖擊，電機與水泵的聯軸器、軸承等關鍵部件運行壽命延長，設備維護周期明顯縮短。

3.      運行靈活性與可靠性提升：面對水位變化和用水負荷波動，泵站可根據實際需求靈活投切機組，起動過程始終平穩可控，未出現過因起動失敗導致的停機事件。

綜合來看，該軟起動裝置的應用不僅解決了大功率水泵電機的起動難題，也為泵站的長期安全、經濟、靈活運行提供了可靠支撐。

五、結論

君山垸補水工程泵站的成功投運，驗證了長沙奧托自動化技術有限公司高壓軟起動裝置在大功率水泵應用中的技術可行性。該裝置憑借精準的電流控制、可靠的保護功能和良好的系統兼容性，為類似水利泵站的電機起動問題提供了成熟、可復制的解決方案。對于關注水泵運行安全、電網穩定和節能降耗的工程技術人員而言，高壓軟起動技術已證明其不可替代的價值。
