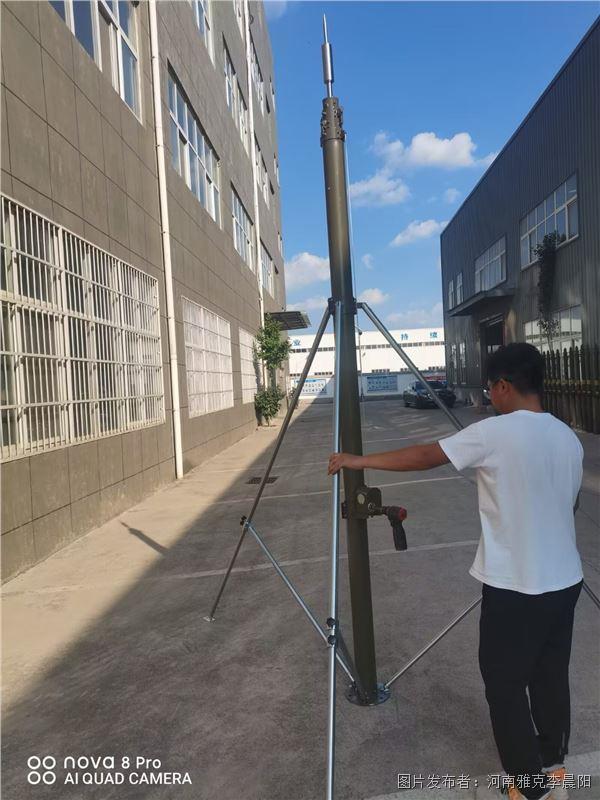

手動10米升降桿避雷針是一種專為野外作業、應急通信、臨時設施等場景設計的便攜式防雷設備。它通過機械升降結構，將接閃器快速舉升至10米高空，形成一個以針尖為中心、保護半徑約15米的防雷保護區，為人員和設備提供靈活、可靠的直擊雷防護。

核心結構與工作原理

該設備并非一根簡單的桿子，而是一個集成了升降、防雷、固定三大系統的精密裝置。

升降驅動系統

手動傳動：核心是手搖曲柄與蝸桿蝸輪（或棘輪棘爪）傳動機構。蝸桿蝸輪結構具有自鎖功能，能確保桿體在任意高度穩定鎖定，防止意外下滑。

 倍升機構：采用鋼絲繩與滑輪組聯動設計，搖動手柄時，各節桿體同步伸縮，實現快速、平穩的升降。

安全鎖定：除傳動自鎖外，通常還配有手動插銷或旋鈕，實現雙重機械鎖定，保障高空作業安全。

防雷泄流系統

接閃器：位于桿體頂端，通常采用純銅或銅合金制成的尖頂式或優化球形針，確保優異的導電性和引雷效果。

引下線：金屬桿體本身可作為引下線，但必須確保各節之間電氣連接可靠，無絕緣間隙。部分型號會單獨配置截面積不小于25mm2的銅纜或鍍鋅鋼纜。

接地裝置：由接地極、接地母線和接地端子組成。接地極通常為1.5-2米長的鍍鋅鋼管或銅棒，需垂直打入地下，并通過接地母線與桿體底部可靠連接。

穩定支撐系統

底座：提供三角支架、車載固定架或地釘等多種安裝方式，以適應不同地形和載體。

拉線固定：這是保證10米桿體在風中穩定的關鍵。通常采用3層拉線，每層3根，共9根拉線，配合地釘將桿體牢牢固定，確保其垂直度。

標準化安裝流程

正確的安裝是確保防雷效果和操作安全的前提，請嚴格遵循以下步驟：

選址與準備

選擇平坦、堅實、開闊的場地，遠離易燃易爆物。檢查所有部件（桿體、手搖柄、拉線、地釘、接地極）是否完好無損。

固定底座

將三角支架或底座放置在預定位置，使用地釘將其牢固固定在地面上，確保承重后不下沉、不傾斜。

組裝與連接

按順序連接升降桿各節，確保連接牢固。將接閃器擰緊在桿體頂部。連接接地線，將接地極垂直打入地下至少0.8米深，并與桿體底部可靠連接。

架設拉線

在升起桿體前，先將拉線掛鉤掛在桿體頂部的預留環上。根據10米高度，通常使用單層拉線。將拉線另一端連接至地釘，但先不要收緊。

升降與調平

 一人扶穩桿體，另一人勻速搖動手柄升起桿體。升起過程中需邊升邊放拉線，并專人觀察桿體垂直度，通過微調拉線松緊確保桿體始終垂直。升至最高點后，鎖緊所有拉線和桿體鎖定裝置。

安全使用與維護要點

嚴禁惡劣天氣操作：絕對禁止在雷電、大風（風速>14m/s）等惡劣天氣下進行升降操作，以防發生危險。

必須垂直使用：桿體傾斜會嚴重影響升降效果和結構安全，允許傾斜角度不應大于0.5°。

定期檢查維護：每次使用后，檢查桿體有無變形、涂層是否脫落、接地線是否腐蝕斷裂、各連接件是否松動。停用3個月以上再次使用前，需進行全面檢查和手動測試。

注意操作安全：升降過程中，手搖柄的外置牽引拉線不可強行扯拽或切斷。確保所有人員遠離升降桿可能傾倒的范圍。
