一、被賬面數字掩蓋的"質量洼地"

在硬件外包制造的算盤上，沒有比"BOM成本低、貼片單價便宜"更誘人的賬面數字了。許多硬件團隊和采購經理在將中小批量PCBA生產甩給離岸代工廠（EMS）或第三方快板廠時，往往只精算貼片點數單價、PCB板費與代工費。

然而，當首批產品跨海送達、進入最終測試甚至用戶手中時，令人頭疼的異常開始高發：莫名其妙的隨機死機、SMT產線直通率（First Pass Yield, FPY）離奇下跌、甚至部分QFN/BGA器件在焊盤上出現微小虛焊。

追溯問題源頭，許多工程團隊會習慣性地歸咎于代工廠的回流焊溫區沒調好，或者PCB變形。但在絕大多數情況下，禍根早在元件進入SMT貼片機之前就已埋下——IC在燒錄（Programming）、二次分料（Tray/Tube/Reel轉換）以及編帶（Taping）這兩個被普遍忽視的后段制造階段，遭受了不可逆的物理與電氣損傷。

隨著存儲芯片與復雜MCU價格在供應鏈波動中持續高企，任何非必要的廢品率（Scrap Rate）都在直接吞噬利潤。本文將從底層工程物理視角，拆解燒錄與編帶環節中的DPMO（每百萬機會缺陷數）風險，并建立一套可量化的全成本與風險評估模型。

二、離岸外包的"報價低洼"與隱性質量洼地

在多品種、中小批量（HMLV）生產環境中，離岸PCBA代工廠為了在極其激烈的報價競爭中盈利，往往會極力壓低非核心工序的投入。對于IC燒錄與編帶轉換，許多中小型代工廠依然高度依賴人工手動插拔燒錄座（Socket） 和低成本簡易編帶機。

[來料 Tray/管裝 IC]       │       ▼ [人工手工插拔燒錄]  ──> (風險: 管腳變形 / CDM靜電損傷 / 校驗位漂移)       │       ▼ [簡易編帶/手動擺盤]  ──> (風險: 蓋帶拉力不均 / 貼片拋料 / 共面度超標)       │       ▼ [SMT 貼片上線]     ──> (結果: FPY直線下滑 / 客戶現場早期失效)

這種模式在面對幾百片樣板打樣時或許能勉強敷衍，但在1,000到10,000片規模型生產（Post-JLCPCB階段）中，質量失控便會呈幾何級數放大。

在傳統DFM（可制造性設計）審查中，質量工程（QE）的視角普遍停留在Gerber文件的線寬線距、焊盤設計及BOM表的匹配度上。但針對IC芯片的物理共面度（Coplanarity） 、帶電器件模型（CDM）靜電隱患以及燒錄比特漂移，常規DFM審查完全處于盲區。這直接導致"離岸代工節省的加工費，全被現場返修與廢料損耗吃掉"。

三、技術挑戰：拆解燒錄與二次編帶中的DPMO"四大殺手"

要量化這部分"隱性損耗"，我們必須把鏡頭拉近，看看芯片在被機械手或人工挾持時到底經歷了什么。

3.1 物理微形變（Coplanarity）引發的SMT拋料與虛焊

根據JEDEC JESD22-B108共面度測試方法標準，表面貼裝器件的共面度需在室溫下進行精密測量。行業通行驗收標準（參考IPC-A-610）通常要求細間距器件的共面度偏差控制在 0.08mm ~ 0.10mm 以內，具體限值以器件數據手冊為準。

在手動或缺乏力學反饋的機器取放過程中，如果機械吸嘴或人為插拔下壓力過大，QFN的側面引腳或BGA的錫球陣列就會發生肉眼難察的擠壓變形。

一旦共面度超標：

在SMT貼片時，吸嘴會因姿態異常判定為吸料偏斜，直接將其作為廢料拋棄（Over-rejection）。

即使僥幸貼上PCB，過回流焊時超標的焊腳也無法與焊盤膏體有效融合，形成隱性虛焊或橋接。

3.2 靜電放電（ESD）帶來的潛伏性失效（Infant Mortality）

在芯片從Tray盤被吸取、放入燒錄座再轉移至載帶（Carrier Tape）的過程中，芯片外殼與不同材質的接觸摩擦極易積累高達數百伏的靜電。

摩擦起電 (CDM模型) ──> 擊穿內部氧化層 ──> 留下潛伏性缺陷（柵氧化層損傷/電荷捕獲/接觸界面損傷）                                                      │ 終端用戶使用數周后死機 <── 漏電流增大、電路熱老化加速 ┘

最致命的是帶電器件模型（CDM）靜電損傷。這類損傷未必導致芯片在產線FT（功能測試）時立即失效，而是在芯片內部留下潛伏性缺陷（latent defects）——如柵氧化層局部損傷、電荷捕獲或接觸界面損傷。這些微觀缺陷在產品交付客戶、經歷溫度循環或長期工作應力后，可能發展為漏電流增大、參數漂移甚至完全失效。

3.3 總線傳輸瓶頸與校驗比特漂移

隨著MCU固件體積暴漲以及汽車電子、工控設備大量采用高密度SPI Flash、eMMC或UFS存儲，燒錄數據量動輒達到數GB。許多代工廠仍然在使用基于傳統USB 2.0協議或老舊拓?fù)浼軜?gòu)的通用燒錄器。

這類設備在高密度并發燒錄時，容易出現總線帶寬飽和、時鐘抖動（Jitter）與信號衰減。即使軟件顯示"Program OK"，如果底層未進行嚴格的Pin Connect Check（管腳接觸檢查） 與硬件級ID校驗，極易埋下比特位翻轉（Bit-flip）的隱患。根據行業工藝統計，缺乏硬件級校驗的燒錄工藝其DPMO通常在 200 ~ 500 PPM 量級，而具備PCC與硬件ID校驗的自動化方案可將此數值降至 < 50 PPM。

3.4 蓋帶（Cover Tape）剝離拉力不穩定致使SMT飛料

IC編帶（Taping）絕非"把芯片裝進塑料帶再封上膠帶"那么簡單。EIA-481標準對載帶與蓋帶的剝離力（Peel Force）有明確要求：

8mm帶寬：剝離力通常需控制在 0.1N ~ 1.0N（約10g ~ 100g） 之間

12mm及以上帶寬：剝離力通常需控制在 0.1N ~ 1.3N（約10g ~ 130g） 之間

如果代工廠的編帶機溫控精度差或封合壓力不均：

剝離力過大：SMT貼片機料槍（Feeder）在拉開蓋帶時會產生劇烈拉扯抖動，導致載帶內的IC震飛或翻轉。

剝離力過小：運輸過程中蓋帶自動脫開，散料污染整卷元件。

四、工程應對：構建后段制造全成本DPMO評估模型

為了讓工程團隊與采購在評估外包方案或自建柔性生產線時有據可依，我們需要將這些"隱性損耗"轉化為具體的財務與質量公式。

4.1 全成本損益與DPMO量化模型

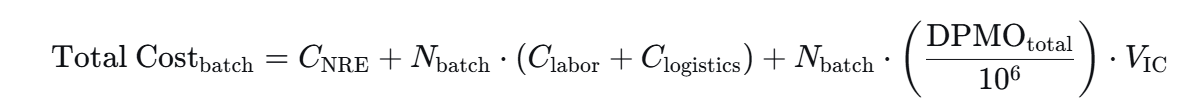

我們引入包含了后段制造隱性廢品與拋料損失的全成本計算模型（整批工單總成本）：

Total Costbatch=CNRE+Nbatch?(Clabor+Clogistics)+Nbatch?(106DPMOtotal)?VIC

變量定義：

公式解讀：

第一項：一次性工程投入，隨工單量增加而攤薄。

第二項：直接人工與物流成本。

第三項：隱性損耗的核心——因缺陷導致的IC報廢與返修損失。

4.2 量化計算示例

以一批 5,000片 的工單為例，假設采用手工插拔燒錄 + 簡易編帶方案：

單顆工業級MCU價格：$5

綜合缺陷率（手工方案）：約 2,500 PPM（含管腳損傷、燒錄不良、ESD潛伏失效）

采用自動化方案后的綜合缺陷率：< 50 PPM

手工方案隱性損耗：

自動化方案隱性損耗：

僅隱性損耗一項，自動化方案即為該批次工單節省：

若將返修涉及的人工拆焊、重新燒錄、二次測試、物流周轉等綜合成本計入，實際財務收益更為可觀。當單顆IC價值提升至 $10 ~ $50（工業級/車規級MCU或大容量Flash），或工單量擴大至 10,000片 時，這一差距將呈數十倍放大——隱性損耗帶來的財務沖擊遠超代工費本身的價差。

4.3 外包IC中后段工藝審查對照表（Checklist）

工程師在審核代工廠或評估內部制程時，可直接對照下表執行現場及樣品驗收：

五、技術路徑參考：自動化裝備的底層邏輯

要將燒錄與包裝段的DPMO控制在行業領先水平（如 < 50 PPM），半導體后段制造裝備正在向"高吞吐量、閉環控制、柔性轉換"的方向快速迭代。無論是代工廠還是自建小規模量產線的硬件團隊，在裝備技術路徑的選擇上都應當關注以下底層能力的閉環。

5.1 底層物理總線拓?fù)渖?jí)與硬件級防呆

應對高密度Flash和高端MCU的燒錄吞吐量瓶頸，現代量產型燒錄架構正在全面拋棄低速總線。采用高帶寬USB 3.0及以上總線配合專用內部并發通道的量產燒錄系統，不僅在每秒兆字節（MB/s）的讀寫極限上大幅提升，更在硬件電路層引入了PCC（Pin Connect Check）管腳接觸狀態檢查機制。

系統在施加高壓/編程信號前，會先對每一個Socket的物理觸點進行微安級漏電與接觸電阻探針掃描。如果因氧化或微塵導致接觸不良，系統將終止此通道并報警，從源頭上大幅降低因接觸電阻異常導致的"假燒"與數據漂移風險。

[燒錄命令觸發] ──> [PCC 管腳接觸探針掃描] ──> (接觸電阻正常?)                                                        │                      ┌─────────────────────────────────┴─────────────────────────────────┐                      │ YES                                                               │ NO                      ▼                                                                   ▼       [硬件級 ID Check & 信號隔離]                                           [硬件阻斷，報警提示 Socket 磨損/污染]                      │                      ▼       [高速并發寫入 & 硬件級 Verify]

5.2 Z軸"軟著陸（Soft Landing）"與靜電耗散防護

在解決芯片機械受損與靜電擊穿方面，全自動芯片進出料托盤系統給出了極具參考意義的工程答案。這類自動化設備在機械手及取放結構的設計上，做到了兩點關鍵突破：

全鏈路靜電耗散： 機械臂吸嘴及芯片接觸區域均采用高等級ESD-safe耗散材質，將表面電阻率嚴格收斂在 106～109?Ω/sq106～109Ω/sq 的黃金安全區間，為CDM模型下的靜電釋放提供受控的泄放通道。

微力感應與Z軸緩沖： 取放機構摒棄了傳統的死擋塊硬沖程，引入具備力學反饋與物理緩沖的軟著陸（Soft Landing） 結構。當吸嘴接觸芯片表面的瞬間，Z軸會根據設定微力自動卸載沖擊動能，確保作用在QFN或細間距BGA芯片上的垂直壓力遠低于封裝材料的塑性變形極限，從物理層面消除共面度受損的隱患。

[傳統機械手]   硬撞擊 (大下壓力)  ──>  QFN/BGA 引腳微變形 (共面度 > 0.08mm)  ──>  SMT 虛焊/拋料 [Soft Landing] 微力感應緩沖著陸 ──>  下壓力受控在塑性極限內              ──>  共面度損耗趨近于零

5.3 高精度恒溫編帶與全閉環出料

針對散裝/Tray盤芯片轉換為帶裝（Tape & Reel）的最后一步，精密編帶模塊展現了閉環控制的必要性。設備采用PID微電腦精細恒溫控制與雙氣缸勻速拉伸熱封機構，確保熱封溫度波動不超過 ±1°C。配合恒定張力控制器，可將剝離力鎖定在EIA-481標準的中心線上。

同時，結合CCD視覺檢測與空料/浮料傳感器，系統能夠在編帶封合前的最后一毫秒，完成對芯片正反方向、引腳平整度以及漏裝防呆的 100%全檢，確保輸出到SMT產線的每一卷料都是合格品。

六、結語

從原型打樣（Proto）走向規模量產（MP），跨越"1,000至10,000片量產尷尬期"的本質，是用量化的工程標準與受控的裝備工藝去替代手工操作的隨機性。

在PCBA外包或自建制程評估中，IC燒錄與包裝轉換絕非簡單的"輔助工序"。理解微觀應力下的共面度變化、靜電放電（ESD）的潛伏危害，以及總線帶寬對校驗DPMO的深遠影響，其重要性不亞于優化一根10Gbps高速信號線的布線拓?fù)洹?/span>

在采購與工程決策中，唯有摒棄只看單價的粗放邏輯，將隱性廢品率與拋料損耗納入全成本DPMO模型，硬件團隊才能在日益殘酷的供應鏈競爭中，真正守住產品的質量底線與利潤護城河。

文中標準與術語索引
