反應釜里已經裝了雷達物位計，能連續看液位，為什么還要再加一個音叉液位開關？

這個問題在化工、制藥、精細化工、樹脂、涂料、食品配料等裝置里很常見。表面看，雷達物位計已經能測液位，再加音叉液位開關像是重復配置。實際看，它們承擔的任務并不一樣。

雷達物位計負責連續測量，音叉液位開關負責定點報警或聯鎖。一個看“液位是多少”，一個判斷“液位有沒有到這個位置”。這就是反應釜液位測量里常見的組合思路。

雷達物位計解決連續測量問題

雷達物位計通過發射電磁波并接收液面反射回波，計算儀表到液面的距離，再換算成液位。它適合連續監測反應釜液位變化，比如進料、升溫、反應、回流、出料過程中的液位趨勢。

在反應釜上，雷達物位計常用于過程顯示、控制調節、趨勢記錄、物料平衡和遠程監控。操作人員可以看到液位變化過程，而不是只知道液位是否到達某個點。

但反應釜內部條件通常比較復雜。攪拌槳、盤管、擋板、蒸汽、泡沫、冷凝液、黏附物、液面波動，都會影響雷達回波。雷達物位計可以通過安裝位置、頻率選擇、回波曲線、虛假回波屏蔽等方式改善測量，但它仍然屬于連續測量儀表，需要依靠回波識別和參數判斷。

音叉液位開關解決定點判斷問題

音叉液位開關的工作方式和雷達物位計不同。它通過叉體振動來判斷介質是否接觸探頭。當液體接觸音叉時，振動頻率或振幅發生變化，儀表就輸出開關信號。

它不關心液位從 30% 到 60% 的變化過程，只判斷液位有沒有到達安裝位置。

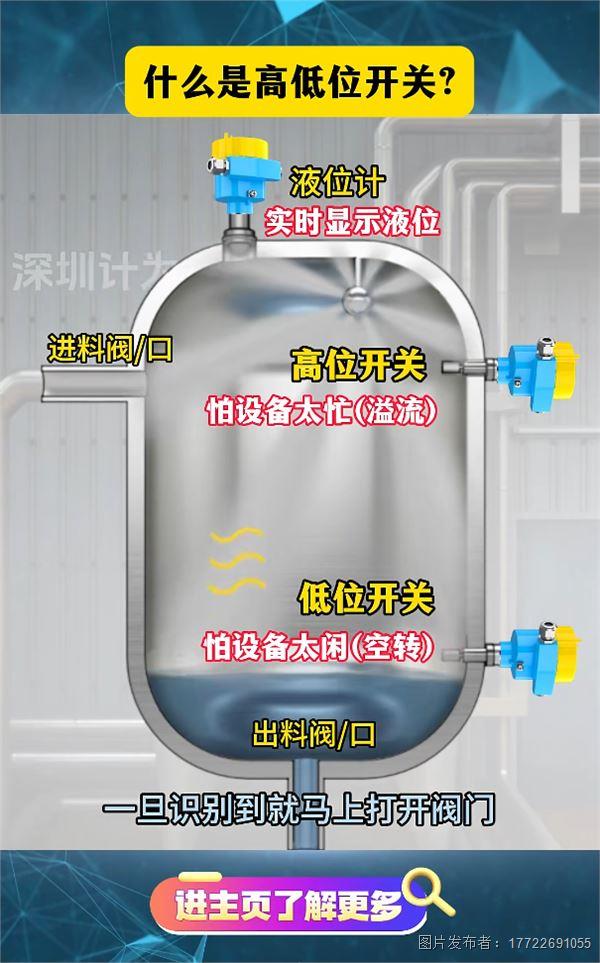

這類信號很適合用于高液位報警、低液位報警、防溢流、泵空轉保護、進料聯鎖、出料聯鎖等場景。對于反應釜來說，音叉液位開關常被放在關鍵液位點上，作為獨立判斷信號。

為什么有雷達物位計，還要加音叉液位開關

原因很直接：連續測量和限位保護不是同一個任務。

雷達物位計給出連續液位，適合看趨勢和參與控制。音叉液位開關給出開關量，適合做限位報警和聯鎖判斷。兩者配合使用，可以讓系統既知道液位變化過程，也能在關鍵位置得到獨立信號。

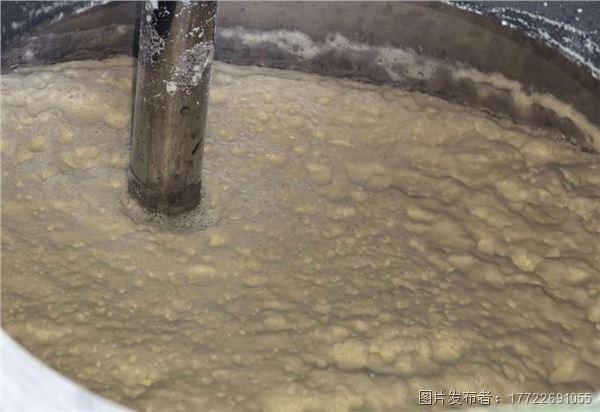

反應釜里經常有泡沫、掛壁、冷凝、攪拌擾動。如果雷達回波受到影響，連續液位信號會波動或丟失。音叉液位開關采用接觸式振動檢測，不依賴液面回波。兩種測量原理不同，互相補充。

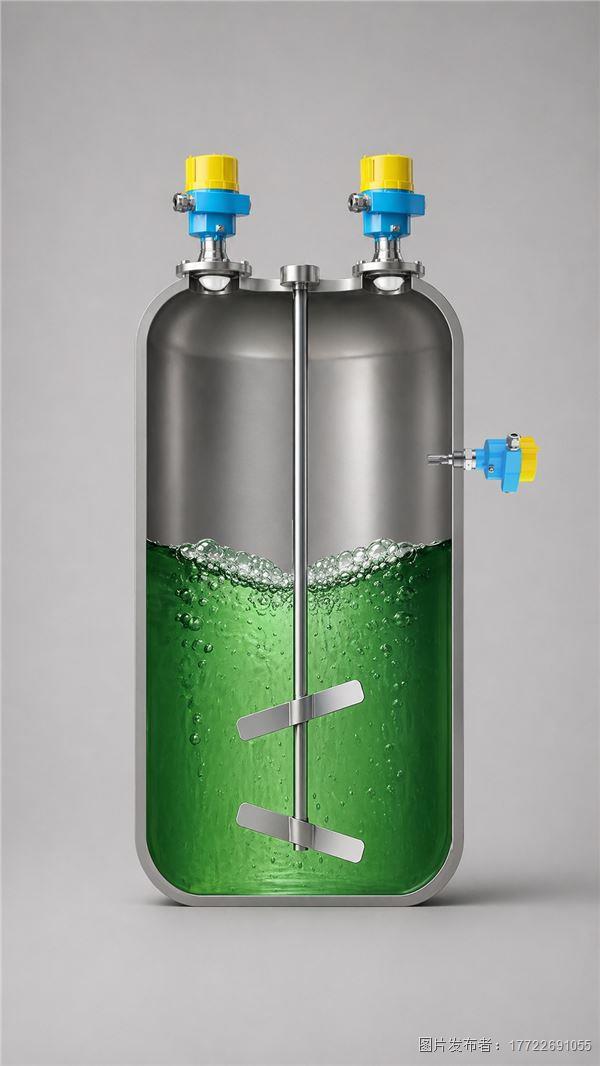

這也是很多反應釜液位測量方案中，會同時配置雷達物位計和音叉液位開關的原因。

反應釜里常見的幾個使用場景

在進料過程中，雷達物位計可以連續顯示液位上升趨勢，音叉液位開關可以作為高液位報警點。當液位接近上限時，開關信號可用于提醒操作人員或參與進料控制。

在出料過程中，雷達物位計可以顯示液位下降趨勢，音叉液位開關可以作為低液位判斷點，用于防止泵空轉或避免釜內液位過低。

在帶攪拌的反應釜中，液面波動較大，雷達信號會受到攪拌和泡沫影響。音叉液位開關安裝在固定高度，直接判斷介質是否到位，對關鍵限位點有幫助。

在帶蒸汽、冷凝、泡沫的工況下，雷達物位計需要關注回波質量，音叉液位開關需要關注掛料、結晶和介質黏度。兩者的故障表現不同，排查路徑也不同。

不是重復配置，而是分工不同

把雷達物位計和音叉液位開關放在一起看，會發現它們不是誰替代誰的關系。

雷達物位計適合回答：現在液位是多少？液位變化趨勢怎樣？進料和出料過程是否正常？

音叉液位開關適合回答：液位有沒有到達這個報警點？泵入口是否有液？反應釜是否接近上限？低液位保護信號是否觸發？

一個是連續量，一個是開關量。一個用于過程監測，一個用于限位判斷。把這兩個信號合在系統里，反應釜液位控制會更清楚。

選型時要注意介質條件

雷達物位計選型時，要看反應釜高度、壓力、溫度、蒸汽、泡沫、攪拌、介電常數、安裝短管和罐內結構。安裝位置要避開攪拌槳、擋板、進料沖擊區和強干擾位置。

音叉液位開關選型時，要看介質密度、黏度、腐蝕性、結晶、掛料、溫度、壓力和安裝方向。如果介質很黏，或者容易結晶掛料，要考慮叉體結構、涂層、清洗方式和安裝位置。

兩類儀表都不是只看型號就能定。反應釜工況變化多，選型和安裝要結合介質特性一起判斷。

調試時不要只看一個信號

反應釜投用時，雷達物位計要看回波曲線、空罐距離、量程、盲區、虛假回波屏蔽和輸出設置。顯示值正常，不代表回波質量就好?；夭ㄇ€穩定，后期運行才更踏實。

音叉液位開關要做實液測試或等效測試，確認動作點、復位點、輸出邏輯和報警聯鎖方向。特別是高液位報警和低液位保護，常開、常閉、失電狀態、故障輸出都要核對清楚。

很多液位問題不是儀表壞，而是參數、接線、安裝位置、報警邏輯沒有對齊。

JWrada雷達物位計的性能

雷達物位計可用于反應釜、儲罐、料倉等物位測量場景，適合連續液位或物位監測。它通過非接觸式測量獲取液位變化，減少與介質直接接觸帶來的磨損、腐蝕和掛料影響。

在反應釜應用中，雷達物位計可根據工況選擇合適頻率、天線形式和過程連接方式，用于應對蒸汽、泡沫、攪拌、冷凝、揮發性介質等復雜條件。配合回波曲線和參數調試，可以幫助技術人員判斷真實液位回波、虛假回波和信號干擾來源。

對于需要連續顯示、趨勢記錄、遠程監控和過程控制的場景，雷達物位計提供的是連續物位數據，而不是單點開關信號。

Ring-11音叉液位開關的性能優勢描述

音叉液位開關適合用于反應釜高液位報警、低液位報警、防溢流、泵空轉保護和聯鎖控制。它通過音叉振動狀態變化判斷介質是否到達設定位置，輸出清晰的開關量信號。

在反應釜應用中，音叉液位開關不依賴液面回波，適合承擔固定液位點判斷任務。對于泡沫、蒸汽、液面波動等會影響連續測量的條件，音叉液位開關可以作為獨立限位檢測手段。

音叉液位開關結構簡單，響應直接，適合安裝在關鍵液位點。與雷達物位計配合使用時，一個提供連續液位，一個提供限位報警，兩類信號分工清楚。

結語

反應釜有了雷達物位計，并不代表音叉液位開關就多余。

雷達物位計負責連續測量，適合看液位變化過程。音叉液位開關負責定點判斷，適合做高低液位報警、防溢流、泵保護和聯鎖信號。

在反應釜這種工況變化多、內部結構復雜、介質狀態不穩定的設備上，兩種儀表配合使用，比單靠一個信號更清楚。
