在真空成套設備中，液位開關并不一定安裝在大型儲罐上。循環管道、冷凝器底部、小型分離腔和介質回收管路，同樣需要進行有液、無液檢測。

這些檢測位置內部空間有限，周圍還可能分布管壁、擋板、換熱結構或其他設備部件。如果液位開關探頭過長，容易出現無法安裝、叉體碰壁或液流沖擊過大的問題。

針對狹小空間液位檢測，短叉體音叉液位開關可以減少探頭伸入設備內部的長度，更適合管道和小型腔體安裝。

管道液位開關面臨哪些安裝問題

與大型儲罐相比，真空設備管道和小型腔體內的液位檢測通常具有以下特點：

1. 安裝深度有限；

2. 探頭距離管壁較近；

3. 管道內介質持續流動；

4. 安裝方向受到管路結構限制；

5. 接線、拆卸和維護空間較小。

6. 如果普通液位開關的探頭伸入管道過長，可能與管壁或內部零部件發生干涉。介質流動時，較長探頭受到的液流沖擊也會更加明顯。

7. 因此，管道液位開關不僅需要完成有液無液檢測，還需要在結構尺寸上適應有限的安裝空間。

40mm短叉體減少空間占用

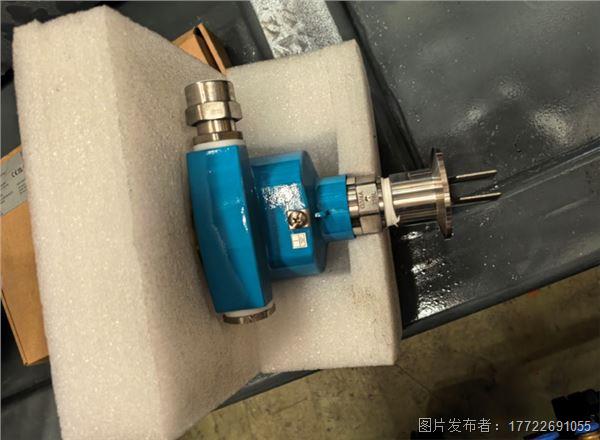

本項目使用的Ring-11音叉液位開關，叉體長度僅為40mm，所需的內部安裝空間較小。

與長探頭結構相比，40mm短叉體具有以下特點：

1. 降低叉體與管壁發生干涉的風險；

2. 減少探頭伸入流道的長度；

3. 縮小液流直接作用的面積；

4. 方便根據設備結構調整安裝角度；

5. 適合小型容器、導管和管道安裝。

6. 對于真空設備制造商而言，短叉體結構能夠降低設備設計和儀表布置難度，尤其適用于內部空間緊湊的模塊化設備。

減少殘液附著對復位的影響

在真空浸漬、真空注油和介質回收設備中，檢測介質可能是絕緣油、水油混合物或具有一定黏度的工藝液體。

設備排液后，如果液體長期附著在叉體表面或叉齒間隙內，可能影響液位開關從有液狀態恢復到無液狀態。

短叉體表面積相對較小，有利于介質在排出后離開探頭，減少殘液附著對復位狀態的影響。

安裝方向同樣重要

使用超短音叉液位開關，并不意味著可以忽略安裝方向。

在流動介質中，應結合管路走向和液體流動方向調整叉體位置，使液體能夠順利進入和離開兩個叉齒之間的間隙，同時盡量避免液流長期直接沖擊音叉正面。

安裝時還應重點確認：

1. 叉體與管壁之間具有足夠距離；

2. 轉接接頭不會限制叉體振動；

3. 介質排出后不會長期滯留；

4. 音叉位置能夠被液體充分覆蓋；

5. 接線端保留必要的操作空間。

適合哪些安裝位置

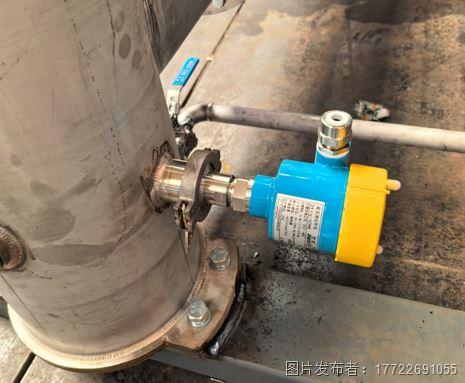

40mm超短音叉液位開關可應用于真空設備循環管道、冷凝器底部集液位置、小型油水分離腔、介質回收管路以及緊湊型儲液和緩沖裝置。

在這些位置，音叉液位開關主要用于確認管路是否有液、設備是否排空，以及泵組是否具備啟動條件。

總結

狹小空間液位檢測的核心問題，通常不是量程不足，而是液位開關能否順利安裝、是否會碰到管壁，以及能否適應介質流動產生的沖擊。

40mm短叉體可以減少安裝所需空間，降低與管壁或內部結構發生干涉的風險。對于循環管道、小型腔體和緊湊型真空設備，這類音叉液位開關能夠兼顧液位檢測、結構適配和后期維護。
