80GHz雷達液位計是一種工作在76-81GHz頻段、采用調頻連續波（FMCW）技術的非接觸式液位測量?jī)x表。相比傳統低頻方案，它憑借毫米級波長、3°超窄波束角和高分辨率特性，在高溫、泡沫、粉塵、低介電常數介質等復雜工況中展現出獨特的測量?jī)?yōu)勢。

在工業現場，液位測量從來不是一個“差不多就行”的課題。

化工廠反應釜里液位偏差幾厘米，可能意味著一整批產品報廢；污水處理廠曝氣池上泡沫層稍微厚一點，儀表可能直接“罷工”輸出超量程報警；煤粉倉里粉塵彌漫，普通儀表的讀數像“神經刀”一樣飄忽不定，操作工根本不敢信。

這些問題不是設備壞了——很可能是選型邏輯出了問題。

一、雷達液位計的基本原理：沒那么神秘

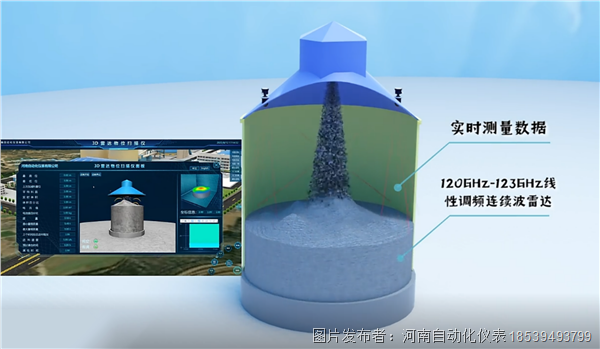

雷達液位計的原理其實不復雜：天線向被測物料表面發射電磁波，電磁波遇到物料表面反射回來，天線接收回波，儀表通過計算發射與接收之間的時間差或頻率差，換算出天線到物料表面的距離，再結合容器高度得出液位/料位。

但關鍵在于——電磁波的頻率，決定了這套原理在復雜工況下能不能真正“跑通”。

二、80GHz：為什么是這個頻率？

80GHz，指的是雷達的工作頻率為76–81GHz頻段——屬于毫米波雷達。

頻率越高，波長越短。80GHz雷達的波長大約只有3.75mm——這就是“毫米波”這個說法的由來。

波長越短，帶來三個物理級的變化：

第一，波束更窄。 80GHz雷達的波束角可以做到3°。這意味著雷達波像一支激光筆一樣精準聚焦在目標液面上，而不是像手電筒那樣散射到罐壁、攪拌器、加熱盤管上被反射回來干擾判斷。

第二，能量更集中。 同樣發射功率下，窄波束意味著單位面積上的能量密度更高，回波信號更強。在粉塵、蒸汽等衰減介質中，信號更有“穿透力”。

第三，分辨率更高。 更短的波長使得儀表對微小距離變化的分辨能力更強——測量分辨率最高可以達到1mm。

三、FMCW：比“打脈沖”更聰明的測距方式

80GHz雷達大多采用調頻連續波（FMCW） 技術。

FMCW和傳統的脈沖式雷達有什么不同？

脈沖式雷達像打手電筒——閃一下，等回波，再閃一下。信號是斷續的，容易受噪聲干擾。

FMCW雷達則像持續掃描的探照燈——天線連續發射頻率隨時間線性變化的高頻電磁波，同時持續接收反射回來的回波。由于雷達波從發射到返回需要時間，接收信號與當前發射信號之間會產生頻率差。儀表通過分析這個頻率差，就能精確計算出天線到液面的距離。

FMCW的優勢在于：信號帶寬大、距離分辨率高、抗干擾能力強。它不像脈沖雷達那樣依賴單個脈沖的“擊中”成功率，而是通過連續頻率掃描獲取更豐富的信號信息，在復雜工況下更穩定。

四、那些讓傳統儀表頭疼的工況，80GHz FMCW為什么不怕？

1、高溫蒸汽。 反應釜溫度一上去，蒸汽就來了。低頻微波在蒸汽中衰減明顯，回波信號可能大幅減弱。而80GHz毫米波穿透蒸汽的能力強得多——通過透鏡天線發射接收電磁波的方式，在惡劣溫度環境下（最高可達+200℃）仍具有獨特的優勢。

2、泡沫層。 污水處理曝氣池、化工反應釜表面經常有厚厚的泡沫層。泡沫是介電常數極低的介質，低頻微波難以穿透，會在泡沫表面產生強反射，導致儀表把“泡沫頂”誤判為“液面”。80GHz雷達配合“泡沫過濾”算法，可以有效穿透泡沫層，直達真實液面。

3、粉塵環境。 水泥廠、煤粉倉、糧食儲運——粉塵彌漫的現場，低頻微波信號被粉塵顆粒散射，產生大量虛假雜波。80GHz雷達憑借3°的超窄波束角，能量高度集中，信號穩定性遠優于低頻方案。

4、低介電常數介質。 原油、液化氣、塑料顆粒……這些介質的介電常數很低，雷達信號反射弱，傳統儀表常?！皽y(cè)不到”或“測不準”。而80GHz的動態信號范圍更大，對于低介電常數介質的測量更加穩定。

五、智能算法：從“有回波”到“認得準”

發射了信號、收到了回波——但這只是第一步。

在真實工業現場，天線接收到的信號里，不僅有來自真實液面的回波，還有大量“雜波” ：罐壁反射、安裝短管反射、攪拌器反射、蒸汽干擾、多重反射……

真正考驗儀表能力的，是能不能從這一堆亂七八糟的信號里，準確識別出哪個才是真實液面的回波。

這就是智能回波處理算法的作用。好的算法能自動識別并抑制虛假回波，實現多回波分離和動態液面跟蹤。即使在液面波動、氣液兩相擾動的情況下，也能持續鎖定真實液位。

硬件是骨架，算法是大腦。兩者缺一不可。

六、現場，才是檢驗技術的唯一標準

理論再扎實，最終要看現場表現。

在石化行業的實際應用中，在120℃工況下實現了±2mm的長期精度，溫度漂移≤0.1mm/℃，連續800天無故障運行，維護成本降低了42%。測量最大距離可達150米——大型儲罐、超高料倉都不在話下。

更值得一提的是，支持手機藍牙調試的功能，讓現場維護人員不必頻繁攀爬罐頂就能完成參數設置和故障排查——這在大體量?jī)?chǔ)罐區域，意味著安全風險和工作效率的雙重改善。

七、常見問題解答

Q1：FMCW雷達液位計和脈沖式雷達液位計有什么區別？

A：脈沖式雷達像打手電筒——間歇發射脈沖信號，依賴單個脈沖的反射來判斷距離，易受噪聲干擾。FMCW雷達則像持續掃描的探照燈——連續發射頻率線性變化的電磁波，通過分析發射信號與接收信號的頻率差來計算距離。FMCW的信號帶寬更大、分辨率更高、抗干擾能力更強，在復雜工況下穩定性更好。

Q2：80GHz雷達液位計適合用在哪些工況？

A：80GHz雷達液位計尤其適合以下工況：①高溫蒸汽環境（如反應釜、鍋爐）；②泡沫層較厚的場景（如污水處理曝氣池、化工反應釜）；③高粉塵環境（如水泥廠、煤粉倉、糧食儲運）；④低介電常數介質（如原油、液化氣、塑料顆粒等）。在河自?xún)x的實際案例中，煉油廠120℃工況下實現±2mm精度，連續800天無故障運行。

Q3：80GHz雷達液位計的精度和穩定性怎么樣？

A：80GHz雷達的波長約為3.75mm，測量分辨率最高可達1mm。配合FMCW連續掃頻技術和智能回波處理算法，能夠自動識別并抑制虛假回波，即使在液面波動、氣液兩相擾動的情況下也能持續鎖定真實液位。溫度漂移可控制在≤0.1mm/℃，長期穩定性?xún)?yōu)異。

Q4：高溫環境下80GHz雷達液位計會不會受影響？

A：80GHz毫米波穿透蒸汽的能力遠優于低頻微波。通過透鏡天線發射接收電磁波的方式，在惡劣溫度環境下（最高可達+200℃）仍具有獨特的測量?jī)?yōu)勢。但需要注意高溫環境下的設備散熱和安裝位置選擇，建議根據具體工況與廠家溝通選型。

Q5：80GHz雷達液位計安裝時需要注意什么？

A：①確保天線垂直對準目標液面，避免傾斜導致信號打到罐壁；②避開攪拌器、加熱盤管、支撐結構等罐內構件，減少固定干擾源；③安裝短管長度和直徑需符合儀表要求，過長的短管會削弱信號；④對于泡沫嚴重或液面劇烈波動的工況，建議配合導波管或靜水井使用。

從“大概準”到“毫米級”，是技術路線的選擇

工業液位測量正在經歷一場從“差不多”到“毫米級”的升級。80GHz FMCW雷達液位計憑借物理頻段優勢（窄波束、高能量、短波長）+ 技術體制優勢（FMCW連續掃頻、高分辨率）+ 智能算法（虛假回波識別、動態跟蹤），正在越來越多地出現在高溫反應釜、泡沫池、粉塵倉、低介電常數儲罐這些“硬骨頭”現場。

一束看不見的微波，正在重新定義工業液位測量的精度上限。
