在工業生產中，風機作為輸送含塵氣體的關鍵設備，其運行狀態直接關系到整個生產線的效率與安全。然而，風機葉輪積灰問題長期困擾著眾多企業，不僅影響設備性能，還增加了維護成本與安全隱患。本文將系統分析風機葉輪積灰的成因、危害、監測手段及預防措施，并重點介紹漢瑞博防積灰涂層技術在解決該問題中的創新應用。

一、風機葉輪積灰的主要原因

風機葉輪積灰是多種因素共同作用的結果，主要包括以下幾個方面：

煙氣特性影響：煙氣中灰塵在高溫下黏結度增大，尤其在100℃~220℃區間，粉塵顆粒更易附著；煙氣含塵濃度高、濕度大或含有油霧、樹脂等粘性介質，會顯著加劇積灰。

氣流動力學因素：氣體進入葉輪時與葉片工作面形成一定角度，在葉片非工作面（背風面）產生低壓渦流區，粉塵在此區域碰撞、滯留并逐漸沉積。積灰高發區域包括葉片非工作面的前緣與后緣、工作面后緣靠近葉輪后盤處，以及葉輪內環面。

葉輪表面狀態：葉輪表面因腐蝕、磨損或制造缺陷導致粗糙度增加，為粉塵提供了附著點，加速積灰形成。

運行參數影響：氣流速度過低時，離心力不足以甩脫附著顆粒；低轉速風機更易積灰。此外，停機時濕氣冷凝與灰塵結合，易形成板結。

二、積灰的危害

葉輪積灰不僅影響風機性能，更可能引發嚴重設備故障：

動平衡破壞：積灰不均勻導致葉輪質量分布失衡，引發振動異常，嚴重時損壞軸承、主軸甚至導致“飛車”事故。

效率下降與能耗增加：積灰改變氣流通道形狀，增加流動阻力。實測表明，當積灰厚度達5毫米時，電耗可能增加8%~15%。

運行參數異常：振動頻譜中與轉速相關的峰值升高、電機電流增大、風機進出口壓差上升，均為積灰的典型征兆。

縮短設備壽命：頻繁清灰需拆卸葉輪，加速機械磨損；積灰引發的振動還會導致螺栓松動、機殼開裂等次生故障。

三、積灰的檢測與監測方法

為科學制定維護周期，需采用多種手段監測積灰狀況：

停機人工檢測：直接測量積灰厚度與分布，準確但需停機。

振動分析：通過振動頻譜識別不平衡特征。

電流與壓差監測：電流升高、壓差增大可間接反映積灰程度。

超聲波檢測與內窺鏡目視檢查：適用于在線或半在線狀態評估，尤其適用于大型風機。

四、預防與清理措施

1. 設計與運行優化

提高前級除塵效率：減少進入風機的粉塵量。

優化葉輪設計：采用單板型葉片、增大進出口角度、降低包角、采用對數螺旋線葉型，減少渦流區。

提升進氣流速：將進氣箱流速提升至24 m/s以上，并增設導流斜板。

合理控制運行參數：在滿足工藝前提下，適當降低轉速，控制煙氣溫度與濕度。

2. 積灰清理方法

手工機械清理：適用于局部積灰，但勞動強度大、效率低。

高壓水沖洗：可在不停機情況下通過加裝噴嘴進行在線沖洗，但僅能暫時緩解，無法根治。

五、防積灰涂層技術的創新應用

傳統清理方式屬于“被動應對”，而漢瑞博防積灰涂層技術則實現了從“被動清理”到“主動防護”的轉變。

技術原理與性能

HB304HT是一種雙組分超聚物碳復合納米陶瓷涂層，通過特殊噴涂工藝在葉輪表面形成致密、光滑、高硬度的保護膜，具備以下核心性能：

超低表面能（≤20 mN/m）：顯著降低粉塵附著概率與粘結強度。

高耐磨性（硬度≥HRC60）：抗沖蝕性能超基材3倍，抵御高速氣流與顆粒磨損。

耐高溫與防腐：長期耐受≤800℃，有效阻隔SO?、Cl?等腐蝕介質，鹽霧測試≥5000小時。

憎灰性：改性材料使灰塵流動性增強，難以板結。

應用案例：某鋼鐵廠球團高溫風機

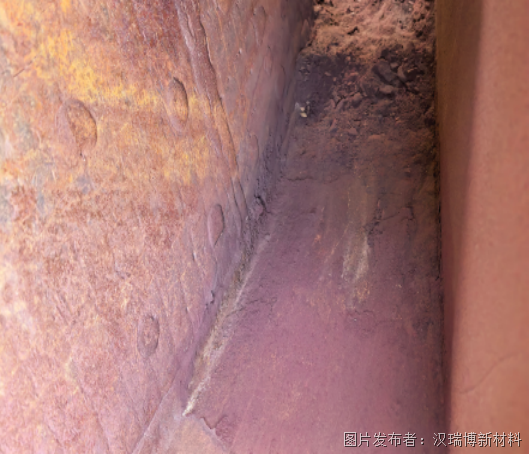

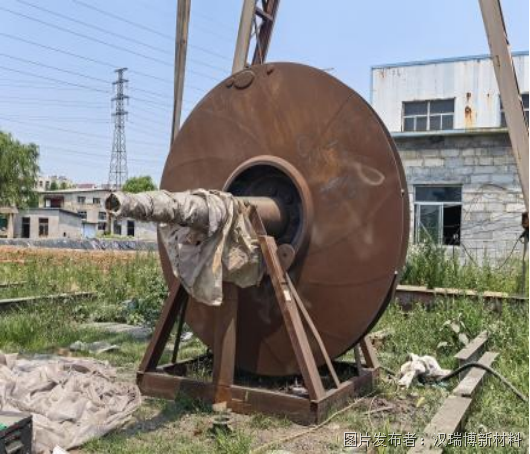

設備參數：型號W6-2*29No.5F，葉輪直徑2900mm，12個葉片，進風口寬400mm，出風口300mm，葉片長1000mm，噴涂面積約20m2。

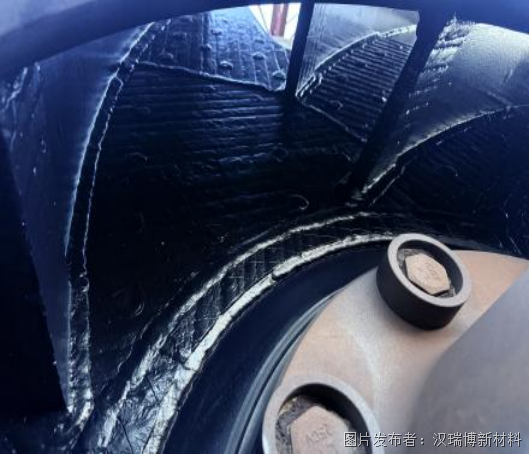

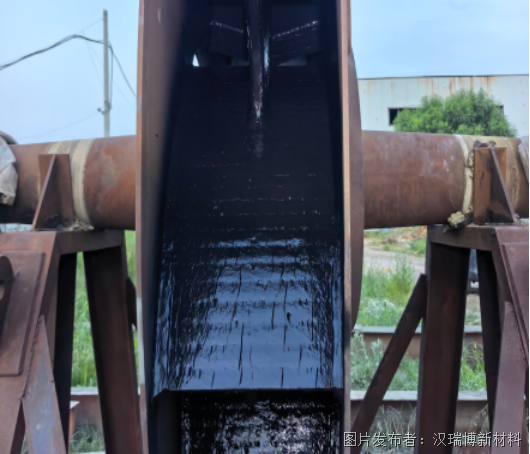

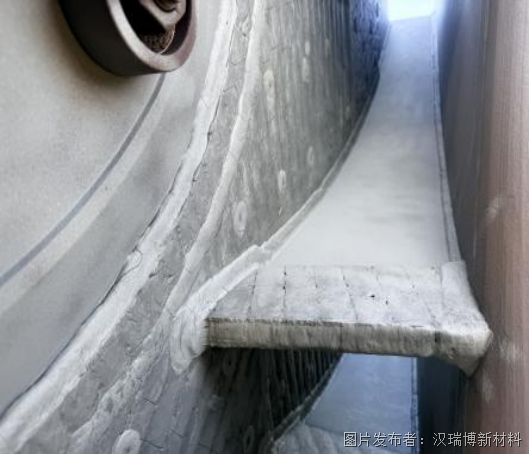

防護范圍：葉片迎風面、背風面及中央導流板。

實施效果：噴涂HB304HT涂層后，葉輪積灰速率降低80%以上，清灰周期從1.5個月延長至6~8個月，實現無需拆卸即可長期運行，一年減少非計劃停機6~8次，綜合效益顯著。

六、結語

風機葉輪積灰是工業通風系統中的普遍難題，其根源在于介質特性、流場結構與表面狀態的耦合作用。通過優化設計與運行管理可緩解問題，但唯有從表面特性入手，才能從根本上抑制積灰。

未來，隨著涂層材料與施工工藝的持續進步，防積灰技術將在更多高粉塵、高濕度、高溫工況中發揮關鍵作用，助力企業實現綠色、高效、安全的生產目標。
