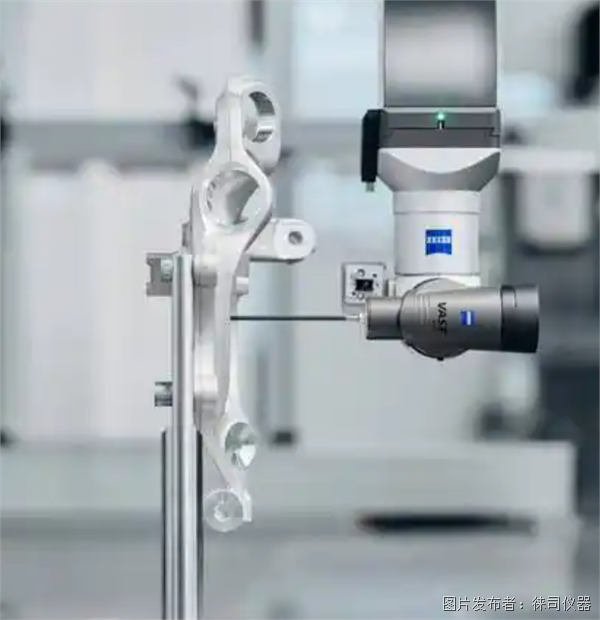

醫療器械對精度的要求遠高于普通工業品，三坐標測量機（CMM）在骨科植入物、牙科種植體、手術器械等領域是不可替代的檢測設備。本文按YY/T 0316、ISO 13485等醫療器械行業標準，講清楚CMM在醫療行業的應用要點。

一、醫療器械精度要求有多高？

醫療器械由于直接作用于人體，精度要求比普通機械零件高1-2個數量級。

典型零件精度對比：

?? 數據來源：國家藥品監督管理局醫療器械檢驗所2024年發布的技術要求文件。

二、CMM在醫療器械的5大應用場景

【場景1：骨科植入物測量】

骨科植入物（髖關節、膝關節、脊柱內固定）長期植入人體，幾何精度直接影響生物相容性和使用壽命。

典型測量項：

髖關節臼內徑（公差±0.005mm）

膝關節股骨髁曲面輪廓度（公差0.02mm）

脊柱椎弓根釘螺紋中徑（公差±0.003mm）

CMM配置建議：

高精度型MPE_E ≤ (1.5+L/350)μm

掃描測頭（連續采集曲面點云）

配備生物相容性測針（鈦合金測針避免污染）

【場景2：牙科種植體測量】

牙科種植體尺寸微小（直徑3-6mm），螺紋精度要求高。

典型測量項：

螺紋中徑、小徑、大徑

螺距累積誤差

內六角孔位置度

表面粗糙度（Ra≤0.4μm）

?? 測量挑戰：零件小、裝夾難，需配備微型測針（測球直徑0.3-1mm）和視頻輔助對位系統。

【場景3：手術器械測量】

手術器械（持針器、止血鉗、手術刀）有活動鉸鏈和精密配合。

典型測量項：

鉸鏈銷孔同軸度（公差φ0.02mm）

剪刀刃口直線度（公差0.01mm）

器械開合行程（公差±0.1mm）

測量要點：器械需在打開和閉合兩種狀態下分別測量，評估配合穩定性。

【場景4：注射器與針管測量】

醫用注射器和針管涉及流體計量，精度要求嚴格。

典型測量項：

針管內徑（影響流量精度）

注射器活塞配合間隙（影響密封性）

針尖幾何形狀（影響穿刺力）

?? 按GB 15811-2016標準，針管內徑公差±0.01mm，CMM掃描測頭可精確測量。

【場景5：心血管支架測量】

心血管支架是介入醫療器械的"皇冠明珠"，壁厚僅0.05-0.1mm，幾何精度影響血液流動和再狹窄率。

測量挑戰：

零件小（直徑2-4mm，長度10-30mm）

壁薄（0.05-0.1mm）

材質軟（鈷鉻合金、可降解聚合物）

幾何形狀復雜（網格結構）

CMM配置：

影像測量+接觸測量復合

影像測量光學放大100-200倍

接觸測頭測量力≤0.02N（避免支架變形）

三、醫療器械CMM檢測的3大行業要求

【要求1：ISO 13485質量體系認證】

醫療器械企業必須通過ISO 13485: 2016質量管理體系認證，CMM作為關鍵檢測設備必須納入體系。

具體要求：

設備檔案完整（采購、驗收、保養、維修記錄）

操作員持證上崗（醫療器械檢驗員證）

測量程序驗證（首次使用前需做MSA分析）

校準溯源（按JJF 1066標準每年校準一次）

【要求2：可追溯性】

醫療器械測量數據必須可追溯，每個零件的測量記錄必須保存至少產品生命周期+1年（通常≥10年）。

實施要點：

CMM報告必須含零件唯一序列號

測量數據電子化保存，備份2份（不同地點）

報告含操作員、設備、時間、環境溫度等信息

【要求3：清潔度控制】

醫療器械車間對清潔度要求高，CMM機房需滿足：

萬級潔凈度（≤350,000個/m3 ≥0.5μm顆粒）

操作員穿潔凈服

測針、夾具使用前用酒精擦拭

設備定期做生物負載檢測

四、醫療器械CMM選型建議

軟件選擇：醫療器械測量軟件必須支持GD&T完整標準（ISO 1101: 2017）、CAD模型導入（STEP、IGES格式）、厚壁分析、最小壁厚計算、法向偏差評估。推薦：PC-DMIS（醫療版）、CALYPSO（Zeiss醫療專用版）。

五、典型測量案例

案例：髖關節臼內徑測量

零件：鈦合金髖關節臼，內徑Φ28mm，公差±0.005mm

測量方案：

裝夾：用專用鈦合金夾具，外徑三點支撐

測頭：星形測針，測球Φ2mm紅寶石

測量：在內孔高度方向上分3層，每層采12點，共36點

評估：用最佳擬合算法計算內徑，輸出最大偏差、最小偏差、圓度

實測數據（某醫療器械廠2024年Q2數據）：

內徑實測Φ28.0032mm（合格）

圓度0.0028mm

測量重復性（5次）0.0008mm

測量時間約2分30秒

六、行業趨勢

AI輔助測量：基于深度學習自動識別零件特征，減少編程時間。

在線CMM：生產線上集成小型CMM，實現100%在線檢測。

多傳感器融合：接觸+影像+激光復合測量，一次裝夾完成所有尺寸檢測。

可追溯區塊鏈：測量數據上鏈，實現跨企業供應鏈質量追溯。

七、常見問題Q&A

Q1：醫療器械CMM操作員需要什么資質？

A：必須持有醫療器械檢驗員證（中級以上），并經廠家設備培訓合格。建議每個企業至少2名持證操作員，避免單點依賴。

Q2：醫療器械CMM能否用于普通工業品檢測？

A：可以，但要注意交叉污染風險。建議醫療件和工業件分時段檢測，醫療件檢測前做設備清潔。

Q3：植入物CMM測量后是否需要再清洗？

A：必須。測量后用醫用酒精+超聲波清洗10-15分鐘，去除測針接觸痕跡和灰塵。檢測合格后才能進入滅菌工序。

Q4：可降解植入物（如PLA支架）能否用接觸式CMM測量？

A：慎用接觸式。可降解材料硬度低，測頭接觸可能產生壓痕。建議優先用影像測量儀或激光掃描，必要時用測力≤0.02N的微型測頭。

八、結語

醫療器械是CMM應用的高端領域，對設備、操作員、流程的要求都更嚴格。進入醫療行業，不僅是設備投入，更是體系投入。
