前言

1553B（MIL-STD-1553B）是美國國防部制定的軍用數據總線標準，廣泛應用于飛機、導彈、艦船及軍用車輛等航空航天和國防裝備中。它以高可靠性、雙冗余設計和指令/響應式通信著稱。

很多工程師第一次接觸1553B時，往往被其復雜的組件體系搞得一頭霧水--BC總線控制器、RT遠程終端、BM總線監視器、耦合器、終端電阻、PL75接頭、BJ77插座、雙絞屏蔽線纜……。本文將系統梳理1553B組網所需的全部組件，幫助大家從零搭建一套完整的總線系統。

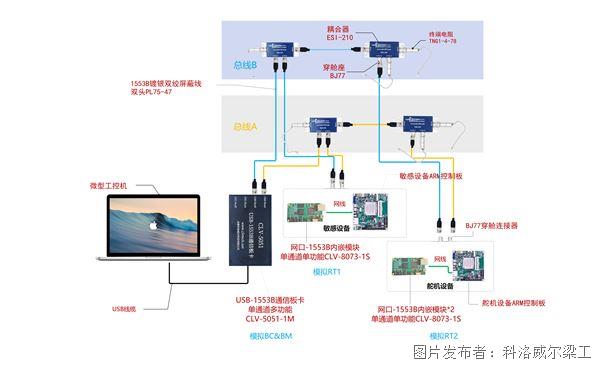

圖 1  1553B組網案例圖

一、終端設備：總線的“大腦”與“手腳”

1553B總線系統由三類角色（終端設備）組成：

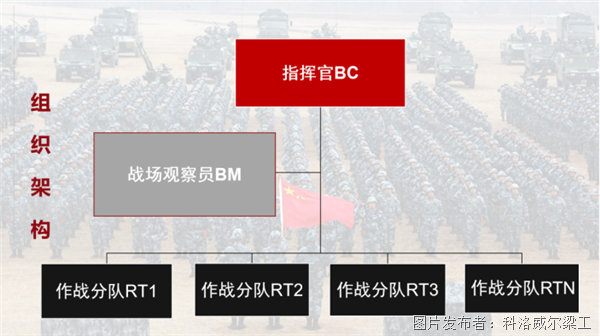

圖 2 1553B總線角色

1. 總線控制器（BC - Bus Controller）

BC是總線的“指揮官”，負責發起和組織所有總線通信。整個總線上任何時候只能有一個BC。

2. 遠程終端（RT - Remote Terminal）

RT是總線的“執行者”，被動響應BC的指令。一個1553B總線最多可掛接31個RT。

3. 總線監視器（BM - Bus Monitor）

BM是總線的“記錄員”，用于監視總線上的全部通信過程，常用于系統調試和故障分析。

BC/RT/BM通常以板卡或者內嵌模塊形式存在，嵌入計算機或工控機中。

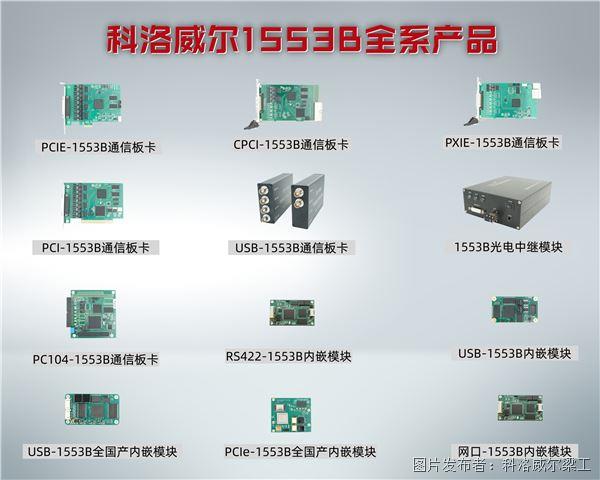

圖 3 科洛威爾1553B產品系列

二、傳輸線纜：總線的“血管”

1553B總線的傳輸媒介為屏蔽雙絞線（也稱雙軸線）。最常用線纜型號有兩種M17/176-00002與10612-24-9。

（一）1553B線纜M17/176-00002

一種78Ω的同軸雙絞屏蔽線，是MIL-STD-1553B總線設備連接時最常用的線纜。該線纜采用藍色PFA護套，具備耐高溫特性。具體參數如下：

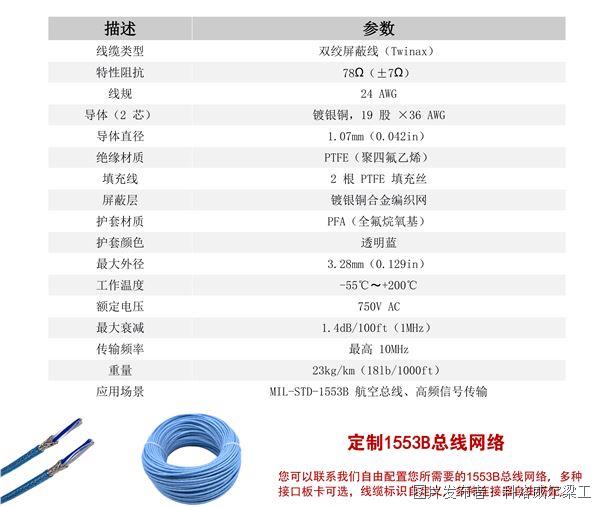

圖4  1553B線纜M17/176-00002特性

（二）1553B線纜10612-24-9

10612-24-9是Raychem的1553B數據總線專用的高性能屏蔽鍍銀雙絞線纜，主要特性

指標如下：

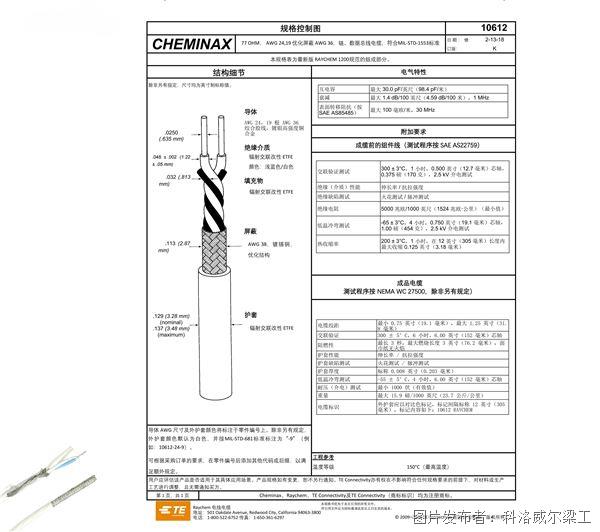

圖5 10612-24-9線纜特性

（三）板卡線纜選配

成都科洛威爾有限公司研制板卡可以提供線纜選配，用戶可根據測試場景對連接器進行選型以及線纜長度定制。板卡主要包括PCI-1553B通信板卡（CLV-3051）、PCIe-1553B通信板卡（CLV-3151）、CPCI-1553B通信板卡（CLV-4051）、PXIE-1553B通信板卡（CLV-4151）、USB-1553B通信板卡（CLV-5051）、RS422-1553B板卡/內嵌模塊（CLV-8073）、網口-1553B板卡/內嵌模塊（CLV-9073）、USB-1553B內嵌模塊（CLV-5051M）。

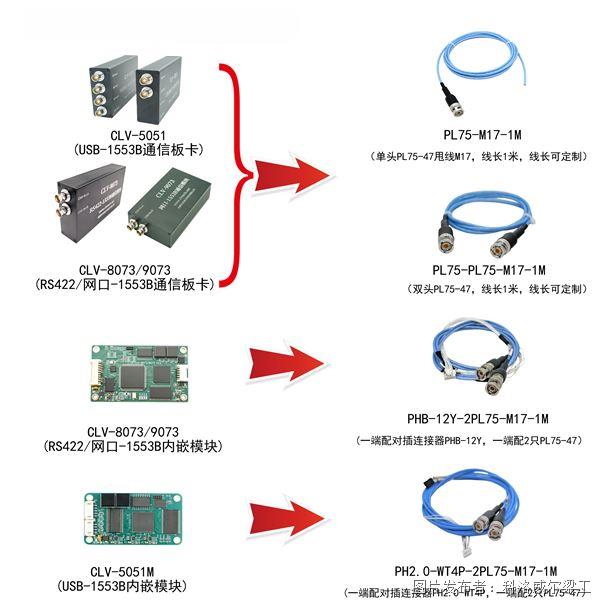

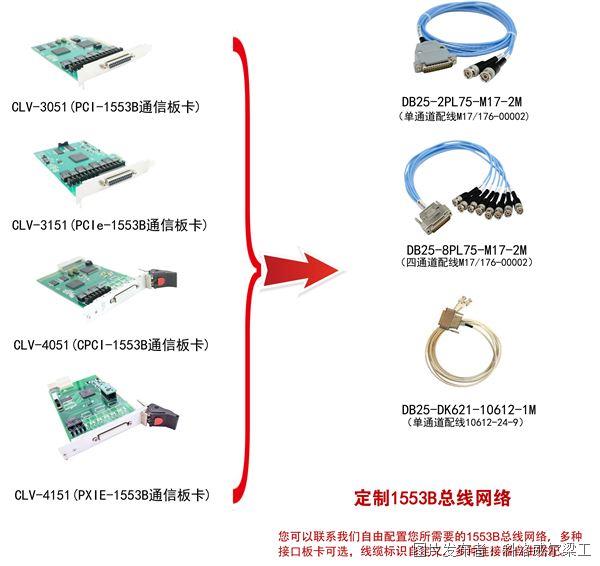

圖6 科洛威爾板卡選配線纜

（四）線纜定制

科洛威爾提供專業的線纜定制加工服務，可根據用戶要求，加工定做1553B連接線，兩端連接頭及線纜長度由用戶指定。制作的線纜與連接器端頭連接處穩固可靠，信號傳輸穩定。

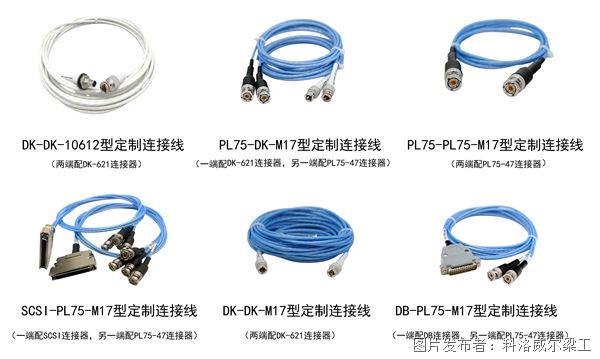

圖7 科洛威爾板卡定制線纜

需要特別注意的是，1553B采用雙冗余設計，包含總線A和總線B兩條互為備份的傳輸通道，以提高系統的可靠性。因此在實際布線時，每個通道都需要連接A、B兩條總線。

三、連接器與插座：總線的“關節”

連接器是實現終端設備、線纜、耦合器之間物理連接的關鍵配件。

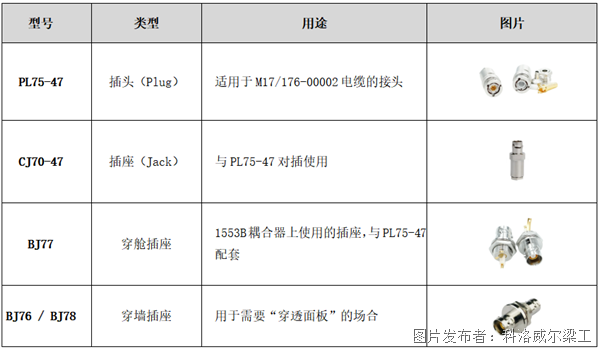

最常用的連接器型號：

DK-621系列是Raychem（已被TE收購）公司專為MIL-STD-1553B數據總線設計的高性能連接器，體積小、可靠性高，廣泛應用于1553B測試系統中。常用型號包括DK-621-0411-P/S、DK-621-0412-P/S、DK-621-0439-4P/S等。

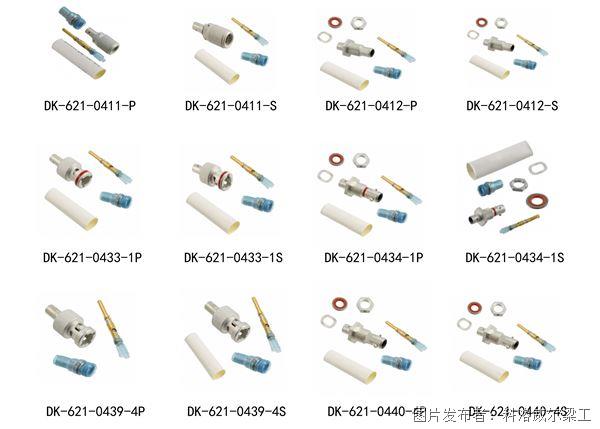

圖8 DK-621連接器

此外，YDK-621系列、CACB1系列、J49142系列、8#雙同軸接觸件等也是1553B總線中常用的連接器。

四、耦合器：總線的“立交橋”

耦合器是1553B數據總線中最核心的配件之一，負責將終端設備以“短截線”（Stub）的方式連接到主干總線上。幾乎所有的1553B總線設備組網，都要用到耦合器。

根據外形和應用場合，耦合器分為兩類：

1. 盒式耦合器（Box Coupler）

一般用于實驗室或測試設備組網，插拔簡單、組合靈活。通常采用BJ77連接器，與采用PL75-47連接器的設備互聯。科洛威爾科技1553B盒式耦合器1-10支線可選，產品兼容1MHz和4MHz的1553B信號，全國產化自主可控。

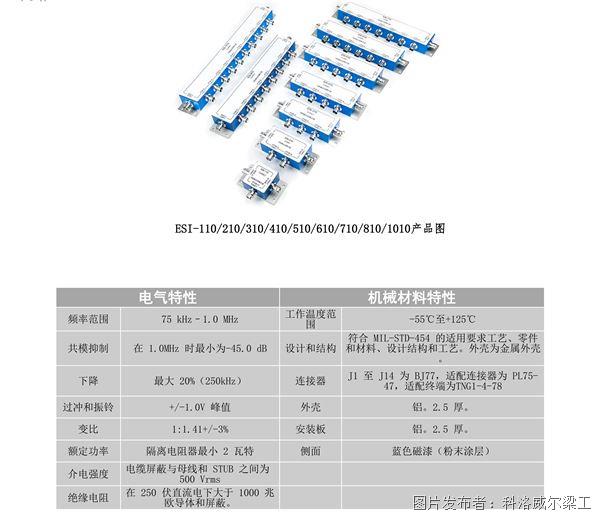

 圖9 盒式耦合器

2. 線式耦合器（Inline Coupler）

一般用于機載網絡或空間狹小的場所，整合度高，線纜長度在出廠時已固定，也可定制。科洛威爾科技1553B線式耦合器兼容美國Tyco，Raychem，NorthHills，Excalibur，Milestek 等產品，在軍工領域經過了廣泛的測試和驗證。產品兼容1MHz和4MHz的1553B信號，信號質量?jī)?yōu)良，體積小，重量輕，抗拉力強。可以做為航空航天惡劣環境下應用的首選。

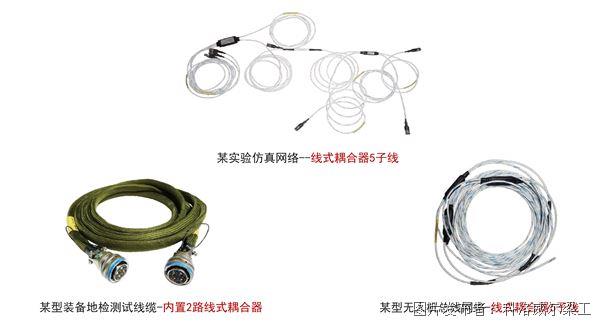

圖10 線式耦合器

科洛威爾科技線式耦合器兼容Tyco，Raychem的耦合器，尺寸，電性能，信號質量基本一致。

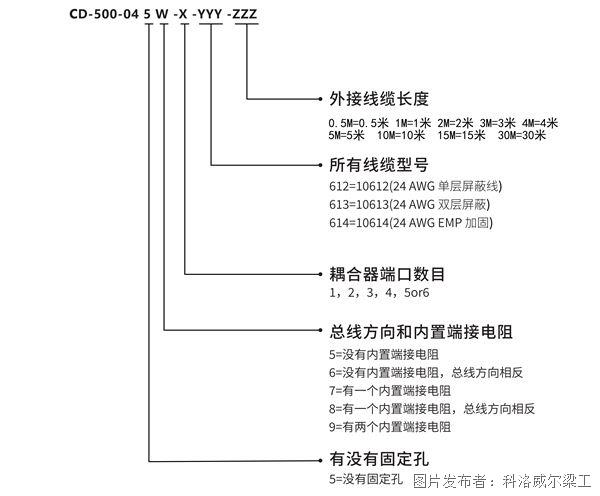

圖11 線式耦合器選型

耦合器的連接方式有直接耦合和變壓器耦合兩種。無論哪種方式，耦合器都需要滿足MIL-STD-1553B和GJB5186標準要求。

一、終端匹配電阻（終結器）：總線的“句號”

終端匹配電阻（也稱終結器或堵頭）是1553B總線組網中不可或缺的配件，其作用是匹配總線阻抗、消除信號反射、保證通信質量。

關鍵參數：

總線端：使用78Ω的終端電阻

子線端（空閑終端端口） ：使用3000Ω的終端電阻進行封閉

為什么需要兩種不同的阻值？

1553B總線（耦合器上連接總線的一端）的空閑端口需要用78Ω電阻封閉，而終端（耦合器上連接1553B設備的端口）的空閑端口則需要用3000Ω電阻封閉。實際應用中，空閑的終端端口如果不接任何端接器而保持開路，會影響總線信號質量，因此建議進行封閉。

終端電阻從外形上分為連接器式（如D-621系列、TNG系列）和線式（如D-500-0463）兩類。

二、配件選型實戰指南

在實際組網中，組件的選型需要綜合考慮以下因素：

1. 板卡選型要素

板卡選型需綜合考慮：主機接口類型（PCI/PCIe/USB/CPCI/PXIE/以太網/RS422、PC104等）、尺寸要求（標準板卡/小模塊）、通道數量、功能模式（單功能/全功能）、全國產化要求、通信速率（1Mbps/4Mbps）、溫度適應性（通用級/寬溫級）等因素。

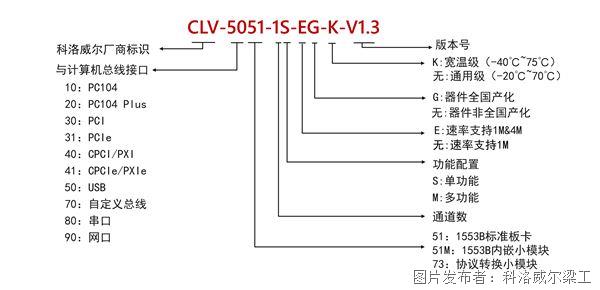

圖12 科洛威爾1553B產品選型

2. 根據網絡規模選擇耦合器

根據總線上連接的設備數量，選擇合適端口數的耦合器——從1個子線到10個子線都有對應產品。如果只有兩個節點，一個ESI-210（2子線）配合終端電阻即可實現最小組網；多節點場景則需要更多子線的耦合器或通過級聯實現。

3. 根據應用環境選擇耦合器類型

實驗室測試、桌面調試 → 盒式耦合器（插拔方便）

機載、空間狹小 → 線式耦合器（整合度高）

4. 確保接口兼容

PL75-47插頭 ? BJ77插座 ? CJ70-47插座，這三者需要配套使用。選型時務必確認連接器型號匹配。

5. 雙冗余設計

所有配件需支持A、B雙總線冗余架構。這意味著每個節點需要兩路連接（總線A和總線B），線纜、耦合器、連接器都需要成對配置。

總結

一個完整的1553B組網方案需要五大類組件的協同配合：

只有這些配件正確選型、規范連接，才能構建出符合MIL-STD-1553B標準的高可靠通信網絡。科洛威爾可以提供總線板卡、盒式/線式耦合器，連接器，端接電阻，線纜全套1553B組網方案。

希望這篇文章能幫助大家快速理清1553B組網的組件體系。如果有具體項目需求或選型疑問，歡迎在評論區交流討論！
