空間輻射究竟會對SSD產生哪些具體的失效模式？在控制器、NAND閃存、DRAM緩存、電源管理等眾多元器件中，哪些環(huán)節(jié)是真正的風險高地，應當具備更高的防護優(yōu)先級？

厘清這些問題，是航天存儲系統(tǒng)可靠性設計與加固策略制定的重要前提。

一、空間輻射作用于SSD的兩類核心效應

空間輻射對電子器件的損傷機制可分為兩大類，二者分別對應SSD的長期退化與突發(fā)故障兩種失效形態(tài)。

1. 總劑量效應：漸進式的性能退化

總劑量效應（TID）是電離輻射長期累積的結果。對于SSD而言，TID的影響體現(xiàn)在兩個層面：

一是NAND閃存的電荷保持能力下降。原始誤碼率隨劑量累積持續(xù)上升，擦除時間顯著延長，最終因電荷泵無法升壓而擦除功能失效；

二是主控、電源芯片中的模擬與接口電路性能退化。這會導致工作電流異常、接口通信不穩(wěn)定。

2. 單粒子效應：突發(fā)性的功能異常

單粒子效應（SEE）是空間環(huán)境中SSD在軌突發(fā)故障的核心誘因。

與總劑量效應的慢退化不同，單粒子效應具有隨機性與突發(fā)性，是導致SSD在軌突然離線、數(shù)據(jù)異常甚至永久損壞的主要原因，也是評估組件敏感性的核心維度。

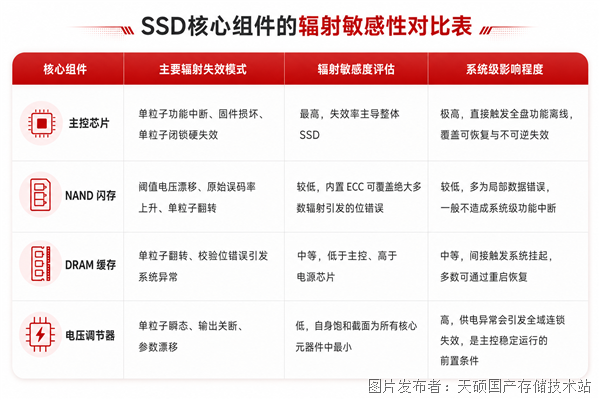

二、SSD核心組件的輻射敏感性對比

SSD是典型的片上系統(tǒng)（Soc），包含主控芯片、NAND閃存陣列、DRAM緩存、電壓調節(jié)器等多個功能模塊。

不同組件的工藝結構、工作原理差異巨大，對應的輻射敏感性與失效后果也截然不同。

1. 主控芯片：輻射失效的最薄弱環(huán)節(jié)

在SSD所有核心元器件中，微控制器（主控芯片）是經實驗驗證的輻射敏感性最高、失效模式最復雜的部件。

在大樣本的多源輻照測試（α粒子、脈沖激光、準直質子、白光中子）下，固有的物理特性決定了主控芯片的失效率（FIT）均顯著高于其他組件，整態(tài)SSD的整體FIT率基本由主控芯片主導。相同強度的質子輻照下，主控的FIT率可達DRAM緩存的十數(shù)倍，更是遠高于NAND閃存與電壓調節(jié)器。

主控芯片的輻射失效覆蓋了從輕到重的多個層級：

l 軟掛起（Soft Hang）：單粒子擊中主控邏輯電路引發(fā)功能中斷，SSD停止響應主機指令，掉電重啟后可恢復正常，是最常見的失效模式；

l 磚化（Brick）：粒子擊中運行中的固件代碼并將錯誤數(shù)據(jù)回寫至非易失存儲，導致固件永久損壞，掉電重啟也無法恢復，必須由原廠重新刷寫固件；

l 單粒子閉鎖硬失效：高能粒子觸發(fā)主控芯片的寄生PNPN結構，形成持續(xù)大電流，輕則鎖死功能，重則造成芯片熱擊穿、永久性損壞。

作為SSD的“大腦”，主控承擔著地址映射、磨損均衡、ECC編解碼、接口協(xié)議處理、垃圾回收等全部核心邏輯。

主控的失效會直接導致整塊存儲盤離線，且同時覆蓋可恢復軟錯誤與不可逆硬錯誤。因此，在航天存儲設計中，主控芯片是輻射防護的第一優(yōu)先級對象。

2. NAND閃存：自帶糾錯屏障，敏感性相對更低

與直覺認知不同，作為存儲介質的NAND閃存反而不是SSD中最脆弱的部分。從α粒子與質子輻照測試的結果可知，在主控內置ECC（糾錯碼）正常工作的前提下，NAND閃存幾乎不會出現(xiàn)可觀測的用戶數(shù)據(jù)錯誤。

這一現(xiàn)象源于兩方面原因：

其一，SSD為應對閃存磨損與固有誤碼率，本身就設計了高強度的LDPC等糾錯算法，單粒子造成的少量位翻轉完全在糾錯能力范圍內；

其二，3D NAND的垂直堆疊結構相比平面工藝，本身就具備更優(yōu)的抗輻射特性，相同LET粒子下的閾值電壓偏移量明顯更小，單粒子翻轉截面更低。

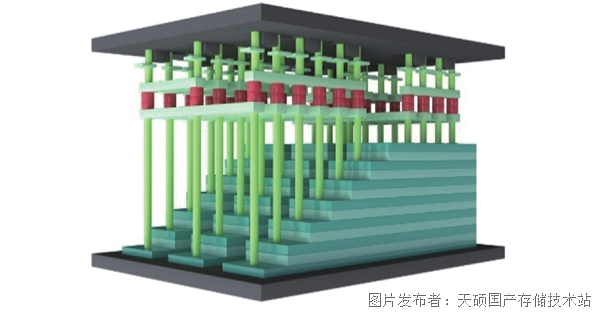

長江存儲3D NAND的Xtacking架構示意圖

當然這并不意味著閃存無需防護：在極高總劑量環(huán)境下，原始誤碼率會突破ECC糾錯閾值；極高LET重離子也可能引發(fā)多位翻轉與功能中斷。但在常規(guī)低軌與中軌任務場景下，閃存的輻射失效率遠低于主控芯片，敏感度相對較低。

3. DRAM緩存：敏感性中等，失效后果間接

SSD板載的DRAM緩存主要用于存放地址映射表、臨時數(shù)據(jù)與運行時固件，對質子等帶電粒子存在一定敏感性。

物理特性表明，DRAM的FIT率低于主控芯片，但高于閃存與電源模塊。當DRAM中的奇偶校驗位出錯會觸發(fā)系統(tǒng)級異常，嚴重時也可導致固件損壞及SSD磚化。

不過整體而言，DRAM緩存的失效風險相對可控：一方面其失效概率顯著低于主控；另一方面DRAM中的數(shù)據(jù)多為臨時副本，多數(shù)故障可通過重啟恢復，永久性損傷風險較低。

4. 電壓調節(jié)器：低失效率下的關鍵命脈

從單粒子截面與FIT率的絕對值來看，電壓調節(jié)器的輻射敏感性是所有核心組件中最低的。其輻射失效主要表現(xiàn)為單粒子瞬態(tài)（SET）導致的輸出電壓毛刺、跌落或過沖，以及功能中斷引發(fā)的輸出瞬時關斷。

這類故障本身發(fā)生概率不高，卻具有“牽一發(fā)而動全身”的系統(tǒng)性影響：電源輸出異常會連鎖引發(fā)主控復位、閃存讀寫錯誤、接口通信中斷，甚至導致整塊SSD異常掉電與數(shù)據(jù)損壞，屬于低概率但高風險的關鍵節(jié)點。

尤其主控作為 SSD 中輻射耐受性最差的核心器件，其運行高度依賴連續(xù)、穩(wěn)定且低噪聲的直流供電。電源輸出的瞬時擾動會直接降低主控的噪聲裕量，誘發(fā)本不會發(fā)生的邏輯誤判與功能中斷；嚴重的電壓跌落甚至會觸發(fā)主控異常復位，或加劇單粒子閉鎖的熱損傷風險。

換言之，供電系統(tǒng)的可靠性是主控發(fā)揮功能、維持基本運行的前置條件：即使主控本身完成了輻射加固，供電鏈路的擾動仍會成為制約整塊 SSD 抗輻射能力的短板。因此，供電環(huán)節(jié)的抗輻照加固也是相當重要的一環(huán)。

三、結語

本文圍繞空間輻射環(huán)境下SSD的失效機理與主要組件的脆弱性展開分析，基于實測輻照數(shù)據(jù)對比了主控芯片、NAND 閃存、DRAM 緩存與電源管理系統(tǒng)四類核心組件的輻射敏感性。

綜合地面輻照實驗數(shù)據(jù)與系統(tǒng)級影響評估，可以得出兩個關鍵結論：在 SSD 的全部有源器件中，主控芯片的輻射失效率最高、失效模式最復雜，是決定整塊存儲盤基礎可靠性的最薄弱環(huán)節(jié)；而電源管理與供電鏈路雖然自身輻射敏感性更低，卻是主控穩(wěn)定運行的剛性前置條件。

厘清SSD內部的輻射脆弱點排序與組件間的依賴關系，能夠讓航天存儲系統(tǒng)的加固設計擺脫“全員平均用力”的低效模式，在控制成本、體積與功耗的前提下，最大化提升在軌長期運行的可靠性。
