常常有人問，雷達液位計應該怎么安裝調試？

其實小懂認為雷達液位計的安裝和調試不復雜，難點不在接線，也不在菜單設置，而在安裝位置和回波處理。瀝青罐、儲罐、反應釜、攪拌罐等測量容器內，溫度高、介質黏、現場伴熱設備多，安裝時細節沒處理好，后面就會出現跳數、回波亂、顯示不穩這些問題。

整個安裝調試過程可以分為四步：準備、安裝、調試、現場匹配。

一、安裝：重點是位置選對，干擾避開

雷達液位計安裝前，先看罐內結構。攪拌器、加熱盤管、爬梯、加強筋、支撐梁、進料口，這些位置都不能正對雷達波束。雷達波打到這些金屬構件上，會形成干擾回波，儀表就會把假信號當成液位信號處理。

安裝點要離罐壁保持足夠距離。現場按不小于 300 mm 控制，大直徑罐還要結合罐體尺寸和天線角度加大距離。安裝點不能靠近進料口。進料時有沖擊、飛濺和液面波動，雷達裝在下料區域附近，天線容易被蒸汽和飛濺物影響，液位顯示也不穩。現場條件允許時，安裝點和進料口保持 1.5 m 以上距離。

雷達天線要垂直對準液面。這里要注意，不是“探頭保持水平”，而是天線中心線要垂直于液面。罐頂接口歪、法蘭不平、安裝短管傾斜，都會讓雷達波打偏，回波強度下降，測量結果就會出現偏差。

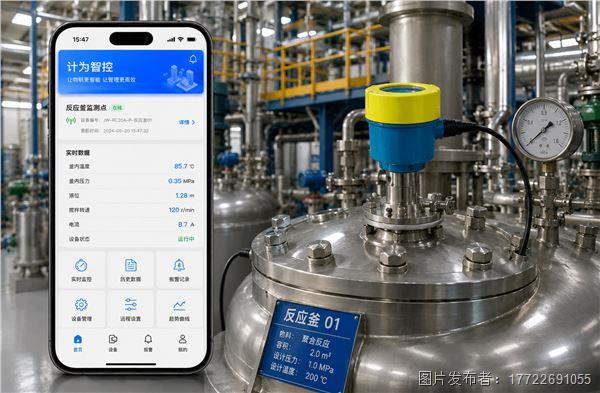

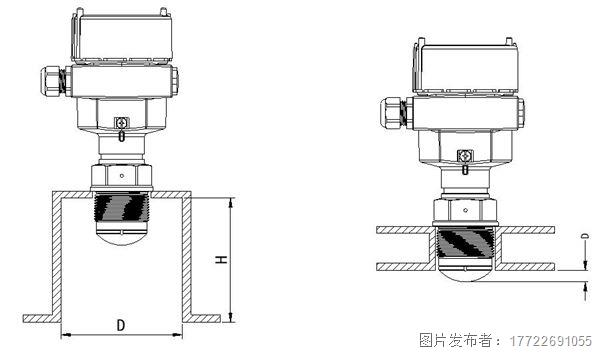

機械安裝并不復雜。以80G 雷達液位計為例，可通過法蘭或螺紋安裝在罐頂接口上，按現場接口規格固定即可。高溫罐要重點檢查密封件、法蘭墊片、安裝短管和電纜引出位置。密封件和電纜必須滿足現場溫度要求，不能只看儀表本體耐溫。反應釜、高溫罐等長期加熱運行，密封和電纜選錯，后期維護成本很高。

接線按標準儀表接線方式執行。電源線和信號線分開敷設，4–20 mA、HART 信號線不要和電機、電加熱、變頻器電纜長距離并行。現場干擾強時，使用屏蔽電纜，并做好單端接地。靠近罐體和伴熱區域的電纜，要選耐高溫電纜，不能貼著高溫罐壁走線。

二、調試：參數要準，回波要看清

80G雷達液位計調試比較直接，通過表頭、手持器或調試軟件輸入參數即可。現場真正要認真看的，是回波曲線。

先設置罐體參數，包括安裝高度、量程、空罐距離、滿罐位置、盲區和輸出范圍。這里最容易出錯的是把“距離”和“液位”混在一起。儀表顯示距離時，空罐讀數接近天線到罐底的距離；儀表顯示液位時，空罐讀數接近 0。調試和驗收前，必須先確認顯示模式。

儲罐上部要留出足夠盲區，防止高液位進入雷達近端盲區。罐底有殘留物料時，零點不要按理論罐底生搬硬套，要結合現場有效測量范圍設置。

介質參數按實際介質輸入。比如瀝青，反射條件較好，高頻非接觸雷達適應性強，適合這種高黏度介質。雷達液位計在瀝青罐上運行穩定，關鍵原因就是回波處理能力強，能把真實液面回波和罐內固定干擾區分開。

回波曲線是調試的重點。真實液位回波要清楚、連續、強度足夠；罐壁、安裝短管、加熱盤管、爬梯產生的回波，要通過虛假回波抑制功能處理掉。不要只看表頭液位數值，數值正常不代表回波干凈。回波曲線干凈，后期運行才穩。

調試完成后，要做現場比對。低液位時看零點，高液位或已知液位時看量程。用人工量尺、現場標尺或其他可靠基準與儀表顯示值核對，再調整零點、量程或偏移量。液面受溫度和掛壁影響，讀數確認要以現場實際液位為準。

三、現場測量注意事項

安裝前要清潔天線。天線、透鏡或探頭表面不能有油污、灰塵和劃傷。儲罐投用后清理不方便，安裝前把表面處理干凈，后面調試會順很多。

高溫條件要提前確認。比如瀝青罐有加熱和保溫，儀表過程連接、密封材料、安裝短管、電纜、接線盒位置都要滿足現場溫度條件。帶高溫隔離結構的雷達液位計，要按產品說明完成安裝，保證電子倉遠離高溫區。

投用后要定期檢查天線和回波曲線。蒸汽會在天線或安裝短管內形成附著物，時間長了會削弱回波。現場按三個月檢查一次執行；蒸汽重、溫度高、進出料頻繁的罐，縮短檢查周期。清潔時用軟布處理天線表面，不使用硬物刮擦。

四、結論

80G雷達液位計用于瀝青罐、儲罐、反應釜等，安裝簡單，調試直觀，維護量低。它不接觸物料，減少掛料影響；不需要引壓管，省掉差壓液位計常見的堵塞和伴熱問題；沒有伺服液位計那類機械傳動結構，長期運行更省心。

現場人員只要把安裝點選好，把天線對準液面，把電纜和接地處理規范，再通過回波曲線完成虛假回波抑制，儀表就能穩定投用。對于瀝青罐、高溫重油罐、高黏度介質儲罐，雷達液位計是更省維護、更適合長期運行的液位測量方案。
