一、工業料倉物位測量為什么需要更可靠的信號輸出方式

　　在礦山、砂石骨料、水泥、冶金、化工、新能源粉體及糧食加工等工業現場，料倉物位測量直接影響生產連續性、庫存管理、設備聯鎖和安全運行。隨著工業自動化和數字化工廠建設不斷推進，企業對雷達料位計的要求已經不再局限于“測得準”，而是進一步提升到“信號穩定、數據完整、通訊可靠、便于系統集成”的層面。

　　傳統料倉測量環境普遍復雜。現場可能存在大量粉塵、蒸汽、物料堆角、下料沖擊、倉壁掛料、機械振動、強電磁干擾以及高低溫變化。對于破碎站緩沖倉、礦石料倉、水泥粉倉、石灰倉、煤粉倉、塑料顆粒倉、鋰電池粉體倉等應用來說，儀表不僅要穩定獲取真實物位回波，還要將測量數據準確傳輸至 PLC、DCS、SCADA 或數字化管理平臺。

　　在這種背景下，雷達料位計采用 80GHz FMCW 調頻連續波雷達技術，并支持 4～20mA + RS485/Modbus 六線制輸出方案。該方案將模擬量輸出與數字通信輸出相結合，既保留了傳統工業控制系統對 4～20mA 信號的兼容性，又通過 RS485/Modbus 提供更豐富的數據傳輸能力，為工業料倉物位測量提供了更加穩定、靈活和數字化的解決方案。

二、六線制與兩線制、四線制有什么區別

　　在工業儀表接線方式中，兩線制、四線制和六線制是常見的信號與供電配置方式。不同接線方式的核心區別在于電源、模擬量信號、數字通信信號或控制信號是否共線，以及各功能之間是否獨立。

　　兩線制通常將電源和 4～20mA 信號共用兩根線，接線簡單，應用廣泛，適合普通液位、料位測量場景。但由于供電和信號共用回路，功能擴展能力相對有限。

　　四線制通常將電源線和信號線分開，供電更加獨立，信號穩定性更好，適用于功耗較高或對輸出穩定性要求更高的儀表。

　　六線制則在四線制基礎上進一步增加獨立通信線或功能線。以雷達料位計為例，六線制通常可理解為：供電線、4～20mA 模擬量輸出線、RS485/Modbus 通信線分別獨立配置。這樣既能向控制系統提供連續模擬量信號，又能通過數字通信傳輸更多參數、狀態和診斷信息。

　　對于工業料位測量而言，六線制的優勢非常明顯。它不是簡單地“線更多”，而是代表了更完整的信號架構。4～20mA 用于實時物位信號輸出，RS485/Modbus 用于數字化數據通信，兩種方式互相補充，能夠更好地滿足現代工業現場對可靠性、兼容性和智能化管理的要求。

三、4～20mA 輸出的作用：穩定、通用、適合控制系統

　　4～20mA 是工業自動化領域最常見、最成熟的模擬量信號之一。它具有抗干擾能力強、傳輸距離較遠、系統兼容性好等特點，廣泛應用于 PLC、DCS、顯示儀表、隔離柵、安全柵和二次儀表系統。

　　在料倉物位測量中，4～20mA 通常對應料倉的空倉到滿倉狀態。例如，4mA 可對應 0% 料位，20mA 可對應 100% 料位。控制系統通過采集電流信號，即可實時判斷倉內物料高度或庫存比例。

　　對于許多老舊生產線或傳統控制系統來說，4～20mA 仍然是最可靠、最容易接入的方式。很多工廠現場已經鋪設了模擬量采集模塊，直接使用 4～20mA 輸出可以降低改造成本，不需要大規模更換控制系統。

　　雷達料位計保留 4～20mA 輸出，能夠很好地兼容現有自動化系統。對于礦山破碎生產線、水泥生產線、粉體輸送系統、骨料倉儲系統等應用，用戶可以將雷達料位計直接接入 PLC 或 DCS，用于連續物位監測、上下限報警、輸送設備啟停控制以及庫存統計。

四、RS485/Modbus 的作用：讓料位計具備數字化通信能力

　　相比 4～20mA 只能傳輸單一模擬量信號，RS485/Modbus 通信能夠傳輸更多數字化信息。通過 Modbus 協議，控制系統不僅可以讀取當前料位數據，還可以讀取設備狀態、回波質量、診斷信息、溫度信息、報警狀態以及相關參數。

　　這對于現代智能工廠和數字化礦山非常重要。因為企業不再只是關注一個簡單的料位數值，而是希望全面掌握儀表運行狀態、測量可靠性和現場工況變化。

　　例如，在高粉塵料倉中，如果回波信號受到短時間粉塵干擾，傳統模擬量系統可能只能看到數值波動，而通過 RS485/Modbus 通信，系統可以進一步讀取設備狀態和診斷信息，幫助工程師判斷是物位真實變化、粉塵干擾、安裝角度問題，還是倉內結構件產生虛假回波。

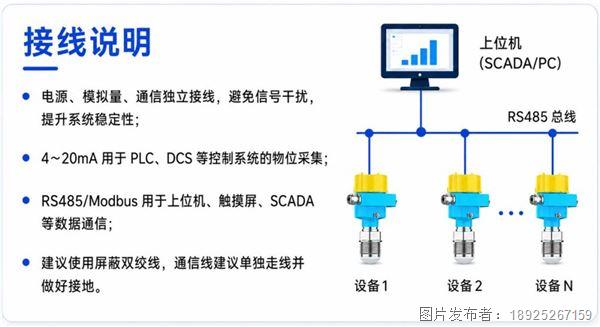

　　RS485 通信還適合多點組網。在一個大型礦山破碎站或粉體儲運系統中，現場可能分布幾十臺甚至上百臺料位計。通過 RS485 總線方式，多個儀表可以接入同一通信網絡，便于集中采集、集中管理和遠程監控。

　　因此，雷達料位計支持 4～20mA + RS485/Modbus 六線制，不僅適合單點測量，也適合多倉、多點、集中化的工業物位監控系統。

五、4～20mA + RS485/Modbus 組合輸出的優勢

　　采用 4～20mA + RS485/Modbus 六線制輸出的雷達料位計，優勢在于“模擬量控制 + 數字化管理”同時實現。

　　第一，系統兼容性更強。4～20mA 可直接接入傳統 PLC、DCS 或二次儀表，滿足現場控制需求；RS485/Modbus 可接入上位機、數據采集系統、SCADA 或物聯網網關，滿足數字化管理需求。

　　第二，數據更加完整。4～20mA 提供連續料位信號，Modbus 提供更多設備數據和狀態信息。用戶不僅可以知道“料位是多少”，還可以了解“設備運行是否正常”“信號質量是否穩定”“是否存在報警或異常”。

　　第三，控制與監控可以分離。4～20mA 可用于生產控制，RS485/Modbus 可用于后臺監控和數據分析。這樣即使上位機通信暫時中斷，PLC 仍然可以通過 4～20mA 獲取關鍵物位數據，保證生產控制不受影響。

　　第四，便于后期擴展。企業在早期可以先使用 4～20mA 接入現有系統，后期進行數字化改造時，再啟用 RS485/Modbus 接入集中管理平臺，避免重復采購和重復布線。

　　第五，抗干擾能力更好。六線制將不同功能線纜獨立區分，有助于減少供電、模擬量和通信信號之間的相互影響。對于礦山、冶金、化工等強干擾場景，這種接線方式更適合長期穩定運行。

六、為什么雷達料位計適合復雜固體料位工況

　　固體料位測量與液體液位測量不同。液體表面通常相對平整，而固體散料表面經常存在堆角、凹陷、塌料、粉塵、掛壁和不規則反射。尤其是在礦石、碎石、煤炭、水泥粉、石灰粉、塑料顆粒、鋰電池粉料等介質中，物料表面復雜，傳統測量儀表容易受到干擾。

　　雷達料位計采用 80GHz 高頻雷達技術，波束角小，能量集中，能夠更精準地對準目標物料表面，減少倉壁、支架、梁柱、進料口和其他內部結構帶來的干擾。對于高料倉、窄料倉、錐形料倉、緩沖倉、轉運倉等應用，80GHz 雷達可以提供更穩定的回波識別能力。

　　同時，雷達料位計適用于高粉塵、高噪聲、高振動和復雜電磁環境。在粉體裝車系統、礦山破碎線、砂石骨料生產線、水泥熟料倉、新能源材料倉等現場，設備需要長期連續運行，并為生產系統提供可靠數據。通過非接觸式測量方式避免了機械磨損，也減少了物料沖擊對儀表壽命的影響。

　　與接觸式測量方式相比，雷達料位計不需要深入物料內部，不會受到物料粘附、磨損、拉力或沖擊的直接影響，后期維護成本更低，適合長期無人值守或少人值守的自動化生產現場。

七、六線制在 PLC、DCS、SCADA 系統中的應用

　　在實際項目中，雷達料位計的 4～20mA + RS485/Modbus 六線制可以根據不同系統架構靈活使用。

　　在 PLC 控制系統中，4～20mA 可接入模擬量輸入模塊，用于料位連續顯示、報警判斷和設備聯鎖控制。例如，當料倉物位低于設定值時，PLC 可以啟動上料設備；當料位達到高位時，PLC 可以停止輸送機或觸發報警，避免滿倉溢料。

　　在 DCS 系統中，4～20mA 信號可用于過程監控和趨勢記錄，RS485/Modbus 可用于讀取更多儀表參數，使中控室能夠更全面地掌握料倉狀態。

　　在 SCADA 或數字化礦山平臺中，RS485/Modbus 可以將多臺雷達料位計的數據集中上傳，實現多倉庫存可視化、歷史數據分析、異常報警、遠程診斷和生產調度優化。

　　對于大型生產基地，4～20mA 和 RS485/Modbus 的組合尤其有價值。現場控制層使用 4～20mA 保證實時性和可靠性，管理層使用 RS485/Modbus 獲取數字化數據，實現生產管理與設備管理的協同。

八、典型應用場景

　　雷達料位計適用于多種工業料倉物位測量場景。

　　在礦山行業，可用于礦石倉、破碎緩沖倉、轉運料倉、成品料倉和尾礦相關料倉。礦山現場粉塵大、振動強、設備密集，對雷達料位計的抗干擾能力和長期穩定性要求很高。PRO 系列可為破碎、篩分、輸送和儲料系統提供連續物位數據，幫助企業減少空倉停機和滿倉溢料。

　　在砂石骨料行業，可用于碎石倉、機制砂倉、骨料緩沖倉和裝車倉。通過 4～20mA 輸出接入控制系統，通過 RS485/Modbus 接入后臺管理平臺，可以實現生產線料位實時監測和庫存管理。

　　在水泥和建材行業，可用于水泥粉倉、粉煤灰倉、石灰粉倉、熟料倉和添加劑料倉。高粉塵環境容易影響普通測量方式，而 80GHz 雷達料位計能夠更好地適應粉塵和復雜反射環境。

　　在化工和新能源行業，可用于塑料顆粒、化工粉體、鋰電池正負極材料、粉末原料和中間料倉。此類工況對測量穩定性、數據完整性和系統集成能力要求較高，六線制輸出能夠更好地滿足自動化生產需求。

九、藍牙調試與六線制輸出相結合，提高現場維護效率

　　除了 4～20mA + RS485/Modbus 六線制輸出外，雷達料位計還可配合“計為智控”APP進行無線調試與監控。現場工程師無需頻繁登高拆蓋，即可通過手機進行參數設置、狀態查看和調試操作。

　　在料倉較高、粉塵較大或現場環境復雜的應用中，藍牙調試可以顯著提升維護安全性和工作效率。工程師可以在安全位置查看設備狀態，調整量程參數，檢查回波曲線，減少高空作業和停機維護時間。

　　當藍牙調試與六線制輸出結合使用時，現場使用更加靈活。4～20mA 保證控制系統實時采集，RS485/Modbus 保證數據通信和系統集成，藍牙 APP 則提高現場調試和維護效率。這種組合讓雷達料位計不僅是一個測量儀表，更是智能化料倉管理系統的重要感知終端。

十、選型與接線時需要注意的問題

　　在選擇雷達料位計時，用戶需要根據現場工況確認量程、介質類型、安裝位置、過程連接、供電方式、輸出方式和通信需求。對于需要同時接入 PLC 和上位機系統的項目，建議優先考慮 4～20mA + RS485/Modbus 六線制方案。

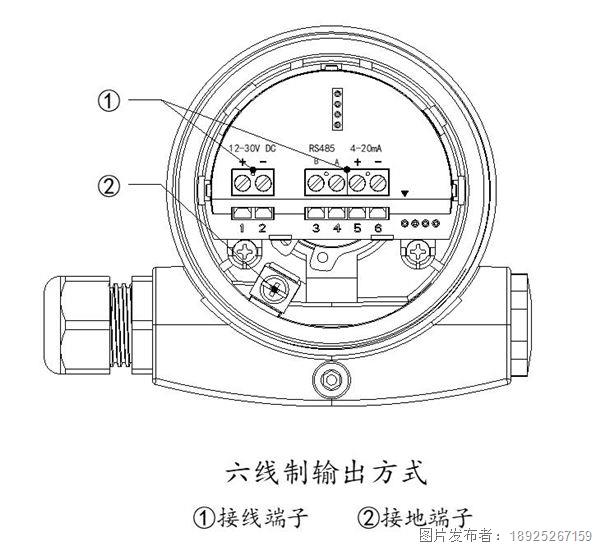

　　接線時，應注意電源線、模擬量信號線和 RS485 通信線的正確區分，避免接錯端子。RS485 通信應關注 A/B 線極性、通信地址、波特率、校驗位及 Modbus 寄存器配置。對于長距離傳輸或強干擾現場，建議使用屏蔽電纜，并做好接地和抗干擾處理。

　　在多臺設備組網時，應合理規劃通信地址，避免地址沖突。對于大型系統，還應根據現場距離、節點數量和通信質量考慮終端電阻、隔離模塊或中繼設備。

　　此外，雷達料位計安裝位置也會直接影響測量效果。應盡量避開進料口、倉內橫梁、支架、加強筋和強烈物料沖擊區域，確保雷達波束能夠穩定照射到目標物料表面。對于存在明顯堆角的料倉，應根據實際物料流動方向和倉體結構合理選擇安裝角度。

十一、雷達料位計的技術價值

　　雷達料位計不僅提供高精度非接觸式物位測量，還通過 4～20mA + RS485/Modbus 六線制輸出增強了系統集成能力。對于工業用戶來說，這種配置具有明顯的工程價值。

　　它可以幫助企業在不改變原有控制系統架構的情況下，實現更先進的數字化升級。4～20mA 滿足傳統自動化控制，RS485/Modbus 滿足智能化數據采集，藍牙 APP 滿足現場快速調試。三者結合，使料倉物位測量從單一信號輸出升級為多維度數據管理。

　　在智能礦山、數字化工廠、智慧倉儲和自動化生產線建設中，物位數據是重要的基礎數據之一。只有實時、準確、穩定地掌握料倉庫存變化，企業才能優化生產節奏，減少設備空轉，避免溢料和堵料，提高生產效率，并降低人工巡檢成本。

　　雷達料位計正是圍繞這些實際需求設計，適合在高粉塵、高料倉、強干擾、強振動及復雜固體散料環境中長期運行，為工業企業提供可靠的物位測量和數字化管理支持。

十二、總結

　　隨著工業自動化向數字化、智能化方向發展，料倉物位測量儀表不僅要具備高精度測量能力，還要具備穩定的信號輸出、靈活的通信接口和便捷的調試方式。雷達料位計支持 4～20mA + RS485/Modbus 六線制輸出，兼顧傳統控制系統與現代數字化平臺的需求。

　　4～20mA 輸出穩定可靠，適合 PLC、DCS 等控制系統實時采集；RS485/Modbus 通信數據豐富，適合 SCADA、上位機和數字化管理平臺集中監控；六線制接線方式則讓電源、模擬量和數字通信更加獨立，提升了復雜工業環境下的系統穩定性。

　　對于礦山、砂石骨料、水泥、化工粉體、新能源材料等行業，計為 PRO 系列雷達料位計能夠在高粉塵、強振動、復雜結構和遠距離測量場景中提供可靠數據，幫助企業實現連續生產、安全管理和智能化料倉監控。

　　因此，在需要高可靠性、高兼容性和數字化管理能力的料倉物位測量項目中， 4～20mA + RS485/Modbus 六線制方案的雷達料位計，是一種更適合現代工業現場的技術選擇。
