案例分享 RFID應用

前言

一家電動汽車制造商在邊緣端部署圖爾克Q130智能以太網讀寫頭，實現總裝線車輛識別

中國電動汽車市場的發展獨領風騷：根據國際能源署 (IEA) 數據，2024年中國新能源汽車（包括純電動汽車BEV和插電式混合動力汽車 PHEV）銷量突破1130萬輛。同期，歐洲新能源汽車銷量為320萬輛，美國為150萬輛。 于制造端而言，這一市場繁榮意味著需要高度自動化的生產線，實現全數字化、可追溯、并嚴格符合生產節拍的組裝。因此，該電動汽車制造商亟需一款緊湊、堅固的RFID解決方案。

該方案必須：無需額外接口模塊即可通過以太網與PLC通信、能在讀寫頭內直接預處理數據并以事件驅動方式上報。此外，其他決策因素還包括：能在惡劣工況下穩定運行、無需大幅PLC調整即可快速調試，以及支持“動態讀寫” 操作。

高性能識別解決方案

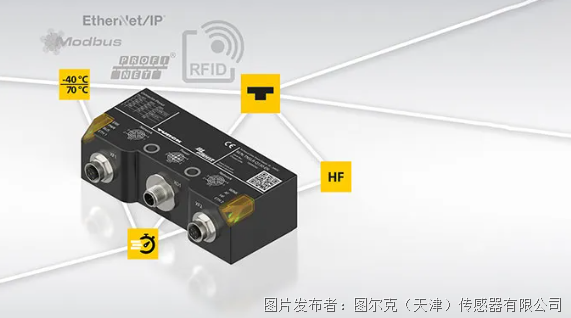

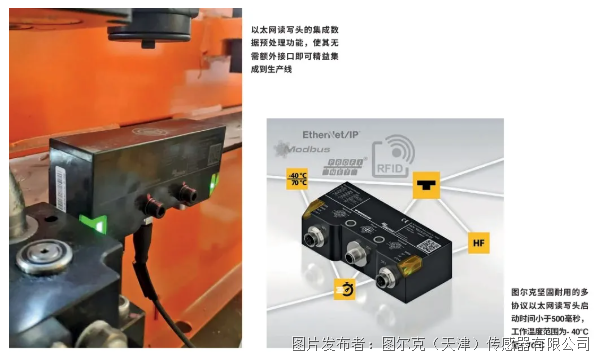

該汽車制造商現已在總裝線上部署了圖爾克堅固耐用的Q130 RFID讀寫頭。該設備集成了多協議以太網接口，支持Profinet、Ethernet/IP或Modbus TCP協議，可直接連接PLC，無需中間接口模塊。這簡化了系統架構，縮短了響應時間。借助S2系統冗余，Q130還能提供額外安全保障：當其中一個控制器發生故障 時，Q130可自動切換到和另一個控制器通信。

?通過集成交換功能，制造商得以采用線型拓撲結構連接各RFID站點并快速投入運行，減少了對外部網絡技術的需求，加快了布線進度。

?Q130外殼正面具備IP69k防護等級，可直接安裝在多塵、油污及振動環境中；其緊湊設計也方便在現有安裝空間進行改造。

?16 KB數據緩沖區可確保Q130在車輛移動期間連續捕獲并讀取標簽，保障流程順暢。集成的驗證功能可立即確認寫入操作是否正確，最大限度縮短因驗證錯誤需要的時間。

?讀寫頭在邊緣端直接進行內部數據處理，并通過Profinet與PLC通信?由滑橇上的載碼體以事件驅動方式觸發。無需再依賴PLC周期性觸發讀取程序，既降低了復雜性和延遲，又提高了流程可靠性。

?Q130的數據預處理功能具有雙重效果：一方面，僅將有質量保證的關聯信息傳輸至PLC，進而同步到制造執行系統 (MES) /追溯系統；另一方面，設備可按需整合狀態與事件數據，以事件驅動方式上報，而非周期性傳輸原始數據，從而節省了網絡帶寬。

●實施簡單，調試快捷

在不中斷運行的情況下，制造商通過將總裝線現有站點中此前使用的RFID系統（含接口模塊）替換為Q130設備，輕松完成了改造升級。

此前使用的其他廠商RFID系統要求標簽必須在讀寫頭前停下才能完成讀取，讀取完成后，滑橇才能繼續移動。更換為Q130 后，生產線可連續讀寫，無需在讀取點停止滑橇。由于寫入操作即時確認、讀取操作動態執行，周期時間保持穩定。直接通信縮短了響應時間，減少了PLC編程工作量，簡化了維護流程。擴展更快，無需采購和布線額外接口模塊，也無需進行復雜的寄存器映射。 備件與型號管理的復雜度減半，因為Q130支持多種以 太網協議，減少了所需的設備類型數量。

●簡化了系統架構

客戶對該解決方案非常滿意：“我們需要具備自主智能的RFID讀寫頭，能夠獨立識別標簽并向PLC上報數據?無需額外接口，且PLC編程工作量小。Q130完全滿足這些要求。該設備堅固、緊湊，可直接安裝在站點處。借助集成緩存和自動數據上報功能，我們提高了生產節拍，同時簡化了系統架構。”

展望

Q130的引入標志著新能源汽車總裝線的識別技術從被動識別向主動、分布式數據采集轉型。圖爾克由此為客戶助力，推動生產流程向透明化、高效化、靈活化方向拓展?同時降低了工程設計和維護的復雜性，并為未來生產線擴容提供了高可擴展性。未來，數據清洗、異常檢測、預見性維護及基于AI的評估方法等功能均有望遷移至邊緣端。
