摘要

在工業自動化、物聯網、智能建筑等領域中，“協議轉換”和“數據采集網關”是兩個常被提及但容易混淆的概念。它們雖有關聯，卻扮演著不同的角色。理解其核心差異對于構建高效、可靠的數據通信系統至關重要。

1.核心定義：本質差異

1.1協議轉換 (Protocol Conversion)

核心使命：解決“語言”不通的問題。其核心功能是將一種通信協議的數據報文或指令，翻譯成另一種通信協議能夠理解的格式。

關注點：協議層面的映射與翻譯。專注于物理層、數據鏈路層、應用層等不同層級協議的語法、語義、時序的轉換。

類比：如同一位專業的翻譯人員，將英語實時翻譯成中文，或者將中文翻譯成法語，確保雙方能聽懂對方的話，但不負責解釋內容含義或整理談話記錄。

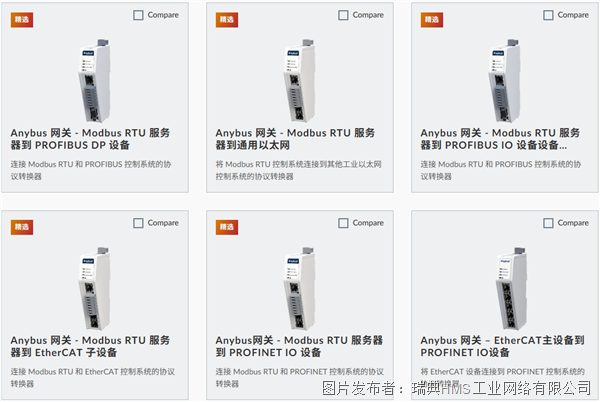

以下是列舉了HMS旗下的幾款協議轉換網關，其性能在工業領域都得到了全球客戶的認可：

根據具體的通信協議選擇不同的硬件協議轉換網關。

1.2數據采集網關 (Data Acquisition Gateway)

在電力、石化、建筑等行業，數采網關可采集電表、水表、燃?xì)獗淼饶茉磾?shù)據，并通過4G/5G、Wi-Fi或以太網傳輸至云平臺，實現能耗監測、負荷優化和節能分析。例如，某工廠通過數采網關實時監控用電數據，優化設備運行策略，降低能耗15%以上。

核心使命：解決數據“匯聚、處理與分發”的問題。它是一個功能更強大的邊緣節點，核心任務是從多個不同的數據源（設備、傳感器、子系統）采集數據，進行必要的本地處理、計算、過濾、聚合，然后將處理后的數據分發到上層系統（如 SCADA、MES、ERP、云平臺、數據庫）。

關注點：數據的獲取、管理、邊緣計算與路由。功能遠超簡單的協議翻譯，是一個集連接、計算、管理于一體的平臺。

類比：如同一個區域的信息中心。它不僅配備多語種翻譯（協議轉換是其基礎能力之一），還負責收集轄區內各個單位（數據源）的報告（數據），進行初步匯總分析（邊緣計算），篩選重要信息（數據過濾），然后按照要求將整理好的報告（處理后的數據）分別發送給不同的上級部門或云端（目標系統）。

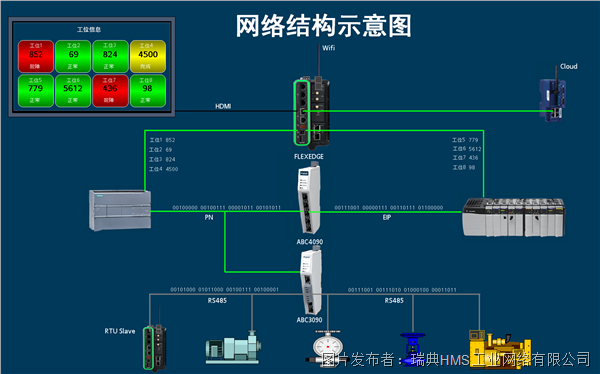

下圖清晰的可以看出協議轉換網關只負責協議轉換，轉換的數據格式都是二進制，而數據采集網關直接采集的是控制器的數據變量，實時顯示當前數據。

2.核心功能對比

2.1廣度與深度

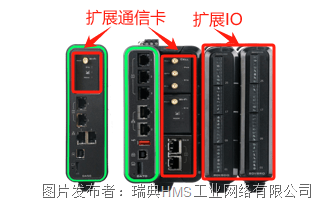

以下是一個數據采集網關的特點，可以支持多種通信協議和數據采集接口，方便客戶實現對不同數據采集點的采集，同時可以根據客戶的需求，把數據上傳到云平臺或數據采集平臺。

3. 應用場景

兩者最大的區別其實是適用領域不同，但有時界線又很難區分：

協議轉換器的典型場景：

老舊設備接入新系統：一臺只支持 Modbus RTU 的老設備需要接入只支持 Profinet 的新 PLC 系統。

1.點對點互聯：

兩個不同協議的設備（如 PLC 與 HMI）需要直接通信。

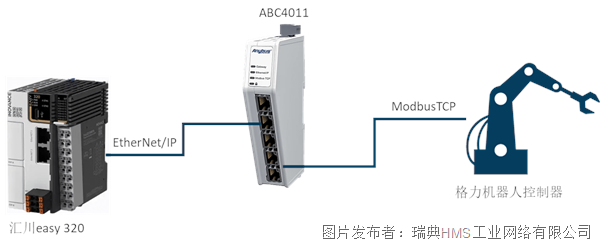

如下應用實現匯川的Easy320通過Anybus的協議網關ABC4011對格力機器人的控制

2.協議橋接：

在特定網段內，將一種協議（如 EtherCAT）轉換成另一種（如 Profinet），

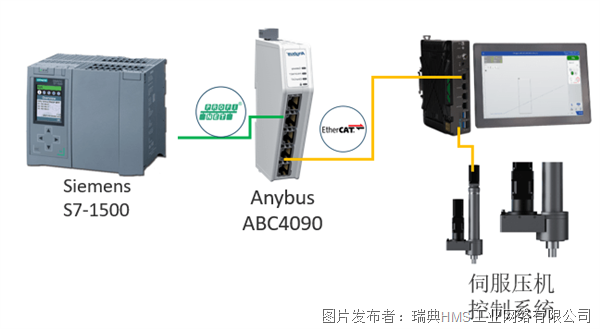

如下圖實現了西門子S7-1500用Profinet實現對伺服壓機通過EtherCAT的控制：

3.需求極其簡單：

僅需解決兩種特定設備間的“語言”障礙，無數據處理、多目標分發等需求。

數據采集網關的典型場景：

1.工廠/車間數據集成：

從車間內各種品牌、不同協議（Modbus, Profibus, CAN, EtherNet/IP, OPC DA/UA 等）的 PLC、傳感器、CNC 機床采集數據，處理后發送給 MES、SCADA 或云平臺。

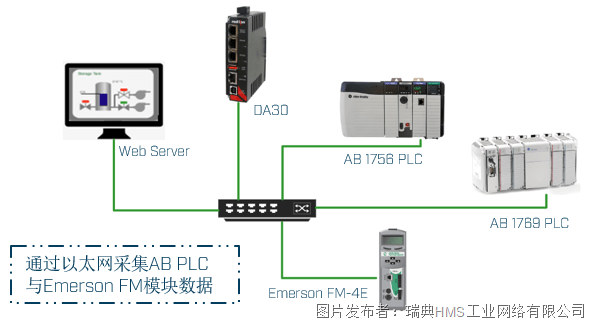

下圖是數據采集網關DA30實現對不同控制器的數據采集和轉發：

2.樓宇自動化集成：

集成 HVAC、照明、安防等不同子系統（可能使用 BACnet, Modbus, KNX, LonWorks, M-Bus 等協議），實現統一監控與能源管理。

3.物聯網平臺接入：

將分散的、協議各異的物聯網設備（傳感器、儀表）數據采集、處理后，通過 MQTT, HTTP, CoAP 等協議上傳至物聯網云平臺（如 AWS IoT, Azure IoT, 阿里云 IoT）。

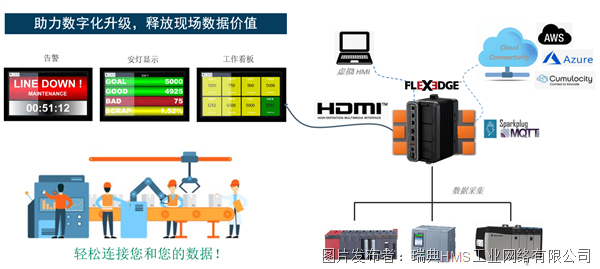

下圖是一臺FlexEdge數據采集網關實現對不同控制器的數據采集和上傳到物聯網云平臺的結構圖：

4.邊緣計算節點：

在靠近數據源的地方進行實時數據處理、異常檢測、數據壓縮、協議優化（如將高頻采集數據聚合成分鐘級平均值再上傳）。

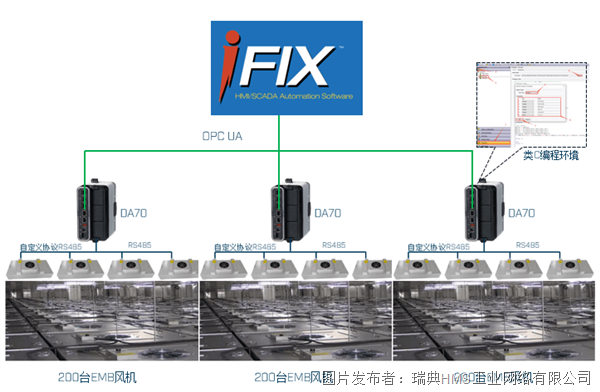

下圖是數據采集網關利用邊緣計算的特點，實現對多臺串口通信的風機進行數據采集和控制，并把實時的數據上傳上到上位機SCADA系統，本項目是通過OPC UA協議把數據上傳到上位機IFIX系統，IFIX再通過監控畫面對第臺風機進行實時監控：

5.跨系統數據交換總線：

作為不同部門或不同系統（OT與IT）之間安全、可靠的數據交換樞紐。

4. 關鍵差異結論

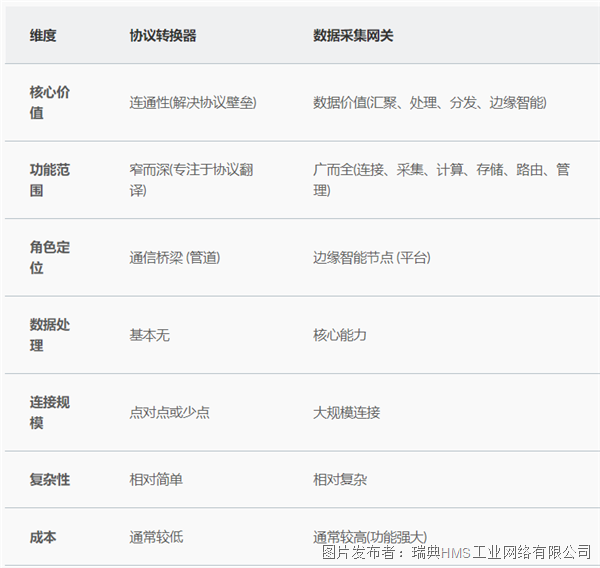

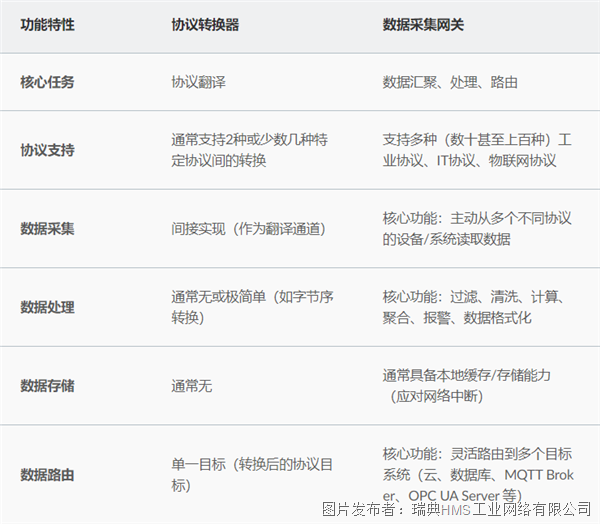

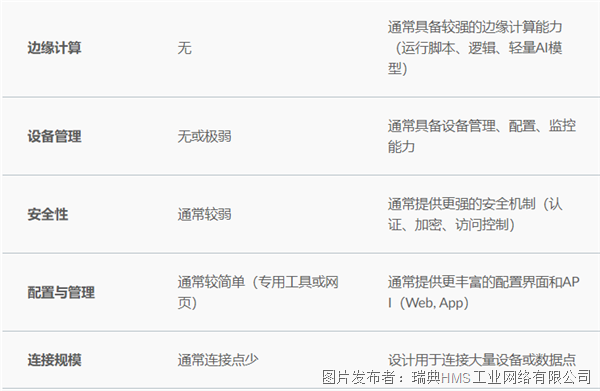

協議轉換網關因功能單一，所以在實時通信上在很大程度上都優于數據采集網關，因數據采集網關功能多，處理時間較長，所以在實時通信上如果做為協議轉換，在實時性要求較高的應用工況下，是不建議用數據采集網關替換協議轉換網關的。以下是從不同維度分析兩類產品的特點：

簡而言之，協議轉換是數據采集網關實現多源接入的一項基礎能力，但數據采集網關的功能遠不止于此。 協議轉換器是解決“語言”不通的專家，而數據采集網關則是集連接、翻譯、計算、管理、分發于一體的邊緣智能樞紐。在構建現代工業物聯網和自動化系統時，面對復雜的協議環境和多樣化的數據處理需求，數據采集網關因其強大的集成能力和邊緣計算優勢，正日益成為不可或缺的核心組件。明確項目需求，理解兩者差異，才能做出最合適的技術選型。
