一、項目背景：樹脂生產需要穩定的液位數據

在涂料、油墨、膠黏劑、復合材料、電子化學品和精細化工生產中，樹脂是重要基礎原料。其通常需要在不銹鋼攪拌罐、配料罐、緩存罐或工藝儲罐中完成暫存、混合、加熱、分散和輸送。液位數據的穩定性，直接關系到投料控制、批次一致性、泵送效率和生產連續性。

廣西某樹脂生產企業使用多臺封閉式不銹鋼攪拌罐儲存和混合不同型號的樹脂物料。罐體頂部設置有攪拌電機、進料口、清洗口、呼吸口和檢修人孔。由于樹脂具有一定黏度，現場還可能出現液面波動、泡沫、蒸汽、冷凝和罐壁掛料等情況，傳統人工觀察和接觸式液位儀表在長期使用中容易受到影響。

為提升液位監測的連續性和自動化水平，項目采用JWrada雷達物位儀表，對樹脂攪拌罐進行非接觸式連續液位測量，并將液位信號接入控制系統，用于顯示、報警和聯鎖控制。

二、現場痛點：黏稠介質和攪拌工況增加測量難度

改造前，現場主要依賴人工巡檢、經驗判斷和部分接觸式液位檢測設備。隨著生產節奏加快，原有方式逐漸暴露出以下問題。

第一，人工巡檢實時性不足。樹脂生產通常按批次進行，液位變化與投料、攪拌、升溫和出料環節密切相關。人工查看效率較低，難以及時反映液位變化趨勢，可能影響補料、出料和泵送控制。

第二，接觸式儀表易受黏附影響。樹脂介質黏度較高，容易在浮球、電容探頭、壓力傳感器等接觸部件表面形成掛料或結皮，長期運行后可能引起讀數漂移、誤報警或維護頻率增加。

第三，罐內結構和工況干擾較多。不銹鋼攪拌罐內部可能存在攪拌槳、進料管、加熱盤管、泡沫層和液面波動。如果儀表安裝或參數設置不合理，容易出現回波不穩定、液位跳變等問題。

第四，現場對密封和潔凈度有要求。頻繁開蓋觀察或拆卸維護，不僅影響生產效率，也可能增加揮發、污染和人員接觸風險。因此，現場更適合采用維護量較低、便于系統接入的液位測量方式。

三、解決方案：采用非接觸式雷達液位測量

雷達物位儀表安裝于罐體頂部，通過發射雷達波并接收液面反射回波，計算儀表到液面的距離，再結合罐體高度換算出實時液位。

該測量方式不需要探頭插入樹脂介質，可減少黏附、污染、腐蝕和清洗對儀表的影響。對于高黏度樹脂、乳液、溶劑型樹脂、水性樹脂及化工混合液，非接觸式雷達測量更便于長期運行和日常維護。

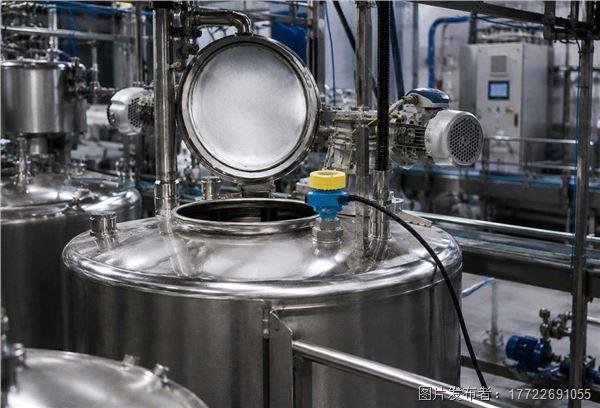

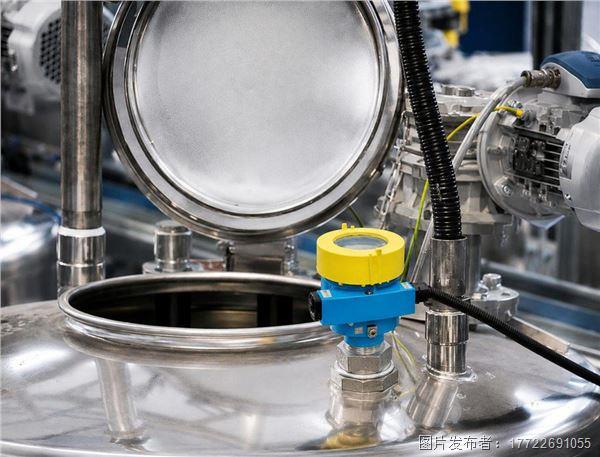

在本案例中，儀表安裝在罐頂相對開闊的位置，避開攪拌電機、進料口、罐壁邊緣和明顯內部構件。調試時，現場對量程、空罐高度、滿罐高度、波束方向和虛假回波抑制參數進行優化，使儀表能夠識別真實液面回波，并在攪拌運行或液面輕微波動時輸出連續液位信號。

液位數據可傳輸至PLC、DCS或現場顯示控制系統，用于實時監測、趨勢記錄、高低液位報警、泵啟停聯鎖和批次投料管理。對于多臺罐體集中管理的生產線，也可進一步接入SCADA系統或工廠數據平臺。

四、應用效果：液位監測更連續，維護干預減少

設備投用后，現場液位管理方式由人工巡檢為主逐步轉向在線監測。操作人員可在控制室查看樹脂攪拌罐液位變化，便于安排投料、混合和出料。

由于儀表不與樹脂直接接觸，掛料、結皮和清洗帶來的影響減少，日常維護工作量相應降低。對于黏稠、易附著介質，該方式有助于提高長期測量的穩定性。

液位信號接入控制系統后，可設置高液位和低液位報警。高液位報警有助于降低投料過量和溢流風險，低液位報警可減少輸送泵空轉，對設備保護和生產連續性具有實際意義。

連續液位數據還可用于批次管理。樹脂生產對配方、投料量和工藝節奏要求較高，穩定的液位信息有助于減少人工判斷誤差，提高生產過程的可控性。

五、雷達物位儀表適合樹脂攪拌罐的原因

樹脂攪拌罐液位測量的難點主要來自介質黏度、攪拌波動、罐內結構和密封要求。與常見接觸式液位計相比，雷達物位儀表在此類場景中具有以下特點。

首先，雷達測量受介質密度變化影響較小。樹脂在不同批次、溫度和配方條件下，密度和黏度可能發生變化，而雷達液位測量主要依據電磁波回波進行距離計算，更適合多品種、多工況的化工生產現場。

其次，非接觸測量有助于降低污染和維護干預。對于樹脂、涂料、油墨、膠黏劑等對品質穩定性有要求的物料，減少傳感器與介質接觸，可降低附著、污染和頻繁清洗帶來的影響。

第三，雷達儀表適合封閉罐體。安裝在頂部接口后即可持續測量，不需要頻繁開蓋觀察，符合化工生產對密封、安全和效率的要求。

第四，通過合理安裝和參數設置，可降低攪拌槳、罐壁、進料流和內部構件對測量的干擾，使液位信號更適合接入自動化控制系統。

六、安裝建議：樹脂攪拌罐雷達液位測量關鍵點

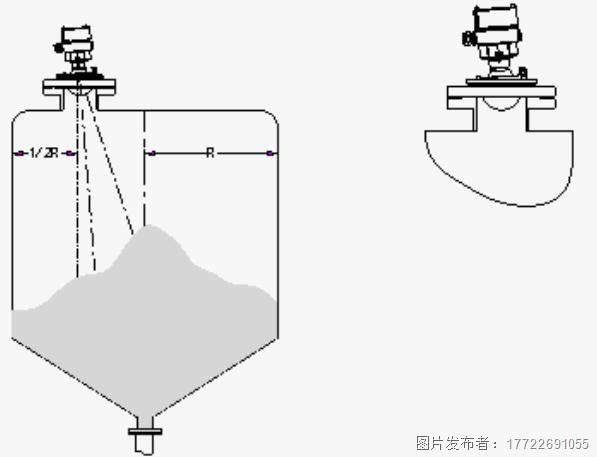

為保證測量效果，儀表應安裝在罐頂相對開闊的位置，避開攪拌軸中心、進料口正下方、罐壁邊緣和明顯障礙物。雷達波束應盡量垂直指向液面，減少傾斜安裝造成的回波損失。

如果罐內存在攪拌槳、加熱盤管或其他結構件，應在調試時進行虛假回波抑制，避免障礙物被誤識別為液面。對于泡沫較多、蒸汽較重或冷凝明顯的工況，可根據現場條件優化安裝位置，并選擇合適的過程連接和防護結構。

不同樹脂介質的回波表現可能存在差異。建議在投用初期觀察滿罐、半罐、低液位和攪拌狀態下的信號變化，完成參數優化后再接入聯鎖控制。

七、結論：雷達物位儀表為樹脂生產提供液位數據基礎

在樹脂、涂料、油墨、膠黏劑和精細化工行業，不銹鋼攪拌罐液位測量關系到生產連續性、運行安全和批次一致性。面對黏稠介質、攪拌干擾、蒸汽冷凝和維護難題，傳統人工巡檢和接觸式液位計存在一定局限。

雷達物位儀表采用非接觸式連續測量方式，可為樹脂攪拌罐提供可接入控制系統的液位數據，適用于黏稠介質、封閉罐體和自動化生產場景。對于需要樹脂液位測量、不銹鋼攪拌罐液位計、化工雷達液位計或非接觸式雷達物位儀表的用戶，可結合介質特性、罐體結構和控制需求進行選型。
